Tworzenie linii trasowania na podstawie elementów graficznych

Utwórz linię trasowania z wybranych linii, łuków lub polilinii.

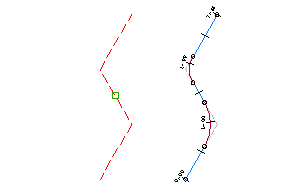

To polecenie przekształca serię elementów graficznych w linię trasowania i opcjonalnie dodaje łuki między stycznymi.

  1. Narysuj na rysunku jeden lub wiele elementów takich jak linie, łuki albo polilinie.
  2. Kliknij kolejno kartę Narzędzia główne panel Utwórz projekt menu rozwijane Linia trasowania Utwórz linię trasowania na podstawie obiektów Wyszukiwanie .
  3. Wybierz elementy graficzne i naciśnij klawisz Enter.
    Uwaga: W wierszu polecenia wprowadź XREF, aby wybrać elementy z rysunku odnośnika. Więcej informacji na temat odniesień do rysunków zewnętrznych dostępnych jest w Pomocy programu AutoCAD.
  4. Naciśnij klawisz Enter, aby zaakceptować kierunek linii trasowania lub wprowadź R, aby odwrócić kierunek.
  5. W oknie dialogowym Utwórz linię trasowania na podstawie obiektów podaj niepowtarzalną nazwę linii trasowania.
  6. Podaj opcjonalny opis.
  7. Podaj wartość pikiety początkowej.
  8. Na karcie Ogólne podaj następujące ustawienia:
    • Obszar

      Określ obszar, z którym ma być skojarzona linia trasowania, lub zaakceptuj opcję domyślną <Brak>. Więcej informacji zawiera temat Informacje o obszarach.

    • Styl linii trasowania
    • Warstwa linii trasowania
    • Zestaw etykiet linii trasowania
  9. Aby zastosować kryteria projektowe do linii trasowania, kliknij kartę Kryteria projektowe i określ początkową prędkość projektową, tak aby zastosować ją do początkowej pikiety linii trasowania.

    Prędkość projektowa zostaje zastosowana dla całej linii trasowania. Dodatkowe prędkości projektowe można zastosować do innych pikiet po utworzeniu linii trasowania. Więcej informacji zawiera temat Zmiana właściwości prędkości projektowej linii trasowania i kryteriów projektowych.

  10. Aby skojarzyć standardy projektowe z linią trasowania, wybierz okno dialogowe Użyj opcji projektu opartego na kryteriach.

    Na karcie Kryteria projektowe podaj następujące ustawienia:

    • Użyj pliku kryteriów projektu

      Zaznacz to pole wyboru, aby skojarzyć plik kryteriów projektowych z linią trasowania. Domyślne położenie pliku kryteriów projektowych oraz właściwości Kryteria domyślne są dostępne po zaznaczeniu pola wyboru.

      Uwaga: W wypadku zastosowania funkcji projektowania w oparciu o kryteria zostaje domyślnie użyty pierwszy plik kryteriów projektowych znaleziony w katalogu C:\ProgramData\Autodesk\C3D <wersja>\plk\Data\Corridor Design Standards\<jednostki>.
    • Użyj zestawu kontroli projektu

      Zaznacz to pole wyboru, aby skojarzyć zestaw kontroli projektu z linią trasowania. Lista zestawów kontroli projektu jest dostępna po zaznaczeniu pola wyboru. Wybierz kontrolę projektu z listy.

  11. Kliknij przycisk OK.
