Informacje o obszarach

Obszary umożliwiają gromadzenie lub grupowanie kolekcji (działek, linii trasowania, skarp i linii charakterystycznych) według wspólnej topologii.

W programie Autodesk Civil 3D można zarządzać obiektami o tej samej topologii za pomocą kolekcji nazywanej obszarem. Obiekty o wspólnej topologii to działki, linie trasowania, skarpy i linie charakterystyczne.

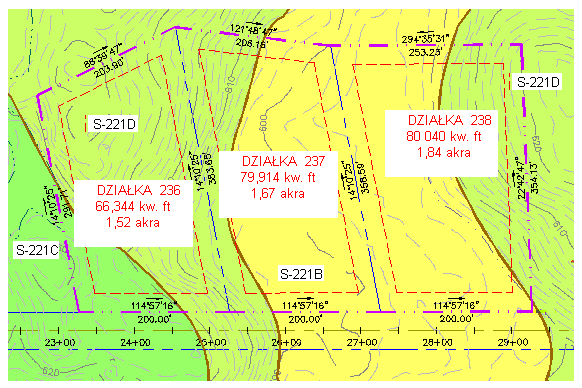

Obszarami są na przykład mapy gruntu, zlewiska lub podpodziały. Obszary mogą na siebie geograficznie zachodzić, tak jak na ilustracji, i jednocześnie pozostawać niezależne. Mapa gruntu i podpodział z drogami i działkami mogą się na przykład wzajemnie nakładać bez utraty niezależności. W związku z tym na działkę w obszarze gruntu nie ma wpływu linia trasowania w obszarze podpodziału, nawet jeśli ich zakresy się pokrywają.

Wszystkie obiekty w kolekcji topologii obszaru współdzielą topologię i pozostają w zależności.

Uwaga: Edycja obiektu lub przesunięcie go z jednego miejsca na drugie może spowodować zmianę innych obiektów współdzielących topologię.

Podczas tworzenia działek i linii charakterystycznych określa się dla nich obszar. Jeśli obiekty są tworzone przed utworzeniem obszaru, zostaje utworzony domyślny obszar o nazwie Obszar 1.

Podczas tworzenia linii trasowania lub linii charakterystycznej można zaakceptować domyślny wybór obszaru <Brak>, umieścić linię trasowania lub linię charakterystyczną na istniejącym obszarze lub utworzyć nowy obszar. Zaakceptowanie opcji <Brak> powoduje umieszczenie linii trasowania lub linii charakterystycznej w najwyższym poziomie kolekcji Linie trasowania lub Linie charakterystyczne w Nawigatorze, zamiast w kolekcji Obszar.

Gdy linia trasowania jest umieszczana w obszarze, to spowoduje utworzenie działek, jeśli utworzone zostaną zamknięte regiony, oraz spowoduje podzielenie istniejących działek na obszarze, jeśli je przecina. Zaakceptowanie wyboru obszaru <Brak> zapobiega tworzeniu działek i nawiązywaniu z nimi interakcji; dotyczy to również innych obiektów.

Uwaga: Obszary, takie jak linia trasowania, działka lub profilowanie, mogą istnieć tylko w jednym obszarze. Wszystkie obiekty zależne, takie jak profile i przekroje, istnieją w tym sam obszarze, jako obiekt macierzysty.
