Informacje o tworzeniu zespołów

Polecenie Utwórz zespół służy do definiowania linii bazowej zespołu i umożliwia rozpoczęcie dodawania podzespołów do zespołu.

Przed utworzeniem zespołu należy określić różne typy potrzebnych podzespołów, sprawdzić, czy są dostępne, i wybrać ich właściwości wyświetlania.

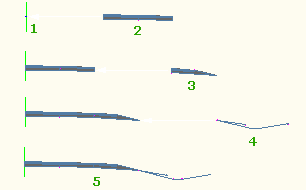

Następnie określa się punkt bazowy zespołu oraz do linii bazowej dodaje podzespoły i tworzy zespół.

Podczas projektowania zespołu zawierającego prawą i lewą stronę zazwyczaj należy najpierw dodać podzespoły po jednej stronie, a następnie podzespoły po drugiej stronie.

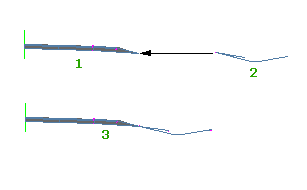

Najłatwiejszym sposobem na uzyskanie dostępu do podzespołów jest paleta narzędzi. Przeciągnij podzespół z palety, aby dodać go do zespołu. Można dodać więcej podzespołów do rozbudowanego zespołu.

Użytkownik może skonfigurować style, które umożliwiają sterowanie sposobem wyświetlania na rysunku takich komponentów zespołu, jak punkt wstawienia czy punkt linii bazowej.

Użyj stylów zestawu kodów do sterowania wyświetlaniem komponentów podzespołów, takich jak punkty, połączenia i kształty. Komponenty te będą wyświetlane w obiekcie zespołu.

Podstawowy zespół można utworzyć bez odsunięcia lub z odsunięciem. Gdy tworzony jest zespół bez odsunięcia, podzespoły dołączone do zespołu sterowane są przez jedną linię bazową. Gdy do zespołu dodawane jest odsunięcie, podzespoły dołączone do zespołu sterowane są przez linię bazową i linię trasowania odsunięcia.

Na kartach Zespół i Podzespół (po kliknięciu zespołu lub podzespołu na rysunku) dostępne są następujące opcje:

Opcja Kopiuj do zespołu pozwala skopiować podzespoły z jednego zespołu do drugiego lub do innego położenia (punkt znacznika) w tym samym zespole.

Opcja Przenieś do zespołu pozwala przenieść podzespoły z jednego zespołu do drugiego lub do innego położenia (punkt znacznika) w tym samym zespole.

Opcja Odbij podzespoły jest dostępna dla podzespołów z parametrem boku. Umożliwia szybkie skopiowanie podzespołów z jednej strony zespołu na drugą.

Podczas tworzenia zespołu można najpierw dodać podzespoły prawostronne (prawego pasa ruchu), a następnie użyć funkcji Odbicie lustrzane podzespołów, aby skopiować prawostronne podzespoły na lewą stronę (lewy pas ruchu) zespołu. Wartości parametru podzespołu są automatycznie ustawiane, tak aby zawierały odpowiednie wartości.

Uwaga: Polecenie Odbicie lustrzane podzespołów nie wpływa na parametry Nachylenie przechyłki, Kierunek nachylenia, Kod punktu wewnętrznego i Kod punktu zewnętrznego. Parametry te muszą być ustawione ręcznie po odbiciu podzespołu.

Można również wprowadzić w wierszu polecenia ciągi CopySubassemblyTo, MoveSubassemblyTo lub MirrorSubassembly, aby wywołać polecenia.

Uwaga: Ustawienia obiektów docelowych korytarza dotyczące skopiowanego, przeniesionego lub odbitego lustrzanie podzespołu nie są zachowywane. Należy ustawić wszystkie obiekty docelowe podzespołu.

Ćwiczenie z samouczka: Tworzenie zespołu

Ćwiczenie z samouczka: Tworzenie zespołu za pomocą linii przejścia

Ćwiczenie z samouczka: Tworzenie zespołu dzielonej autostrady

Samouczek: Tworzenie zespołu z warunkami

Tworzenie zespołów z podzespołami warunkowymi

Zespół zawierający jeden lub więcej podzespołów warunkowych jest określany jako zespół warunkowy. Jeśli na rysunku znajduje się zespół warunkowy, określone podzespoły są automatycznie stosowane w pikietach w przypadku wystąpienia warunków.

Na przykład zespół warunkowy korytarza może zawierać dwa podzespoły ConditionalCutOrFill. Pierwszy podzespół ConditionalCutOrFill można skonfigurować w celu zastosowania podzespołu rowu po wystąpieniu warunku wykopu. Drugi podzespół ConditionalCutOrFill można skonfigurować w celu zastosowania poręczy zabezpieczającej, pobocza i rzutowania na powierzchnię po wystąpieniu warunku nasypu. Zastosowanie podzespołów warunkowych umożliwia zmniejszenie liczby regionów korytarza i zespołów, którymi trzeba zarządzać.

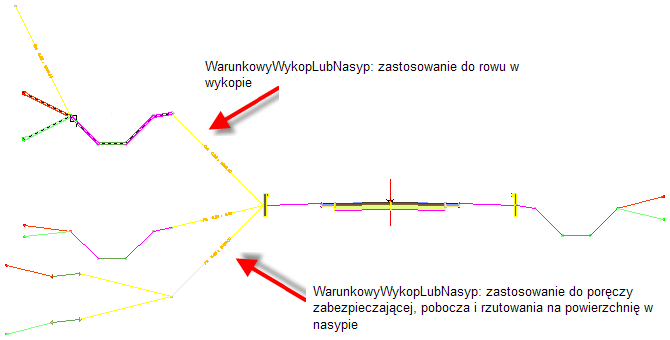

Na poniższej ilustracji przedstawiono przykład zespołu zawierającego podzespół ConditionalCutOrFill skonfigurowany w celu zastosowania rowu w sytuacji wystąpienia wykopu i inny podzespół ConditionalCutOrFill skonfigurowany w celu zastosowania poręczy zabezpieczającej, pobocza i rzutowania na powierzchnię w sytuacji wystąpienia nasypu.

Samouczek: Tworzenie zespołu z warunkami
