Informacje o tworzeniu widoków przekroju

Można utworzyć co najmniej jeden widok przekroju, aby wyświetlić przekroje, używając linii próbkowania przecinających poziomą linię trasowania.

Widoki przekrojów są tworzone z istniejących linii próbnych i przekrojów. Każdy widok przekroju musi być połączony z linią trasowania. Więcej informacji zawiera temat Linie próbkowania i przekroje.

Widok przekroju składa się z siatki, na której wyświetlany jest co najmniej jeden przekrój jako linie wykresu. Wiele widoków przekrojów może być drukowanych na arkuszu o określonym rozmiarze i konfiguracji.

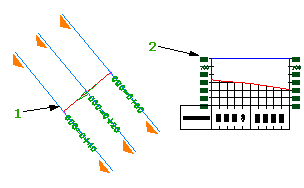

Linie próbkowania (1) muszą zostać utworzone przed utworzeniem widoku przekroju (2). W widokach przekroju mogą być wyświetlane przekroje powierzchni terenu istniejącego, przekroje korytarzy i przekroje rur.

Aby widok przekroju był bardziej przejrzysty lub zawierał więcej informacji, należy skonfigurować pasma i opisy przekroju.

Uwaga: Warunkiem wstępnym korzystania z polecenia Utwórz arkusze przekroju jest konieczność użycia polecenia Utwórz wiele widoków przekroju do wygenerowania widoków przekroju o jakości produkcyjnej.

Ćwiczenie: Tworzenie widoków przekroju
