Utwórz kryteria wielkości wyjściowej, aby przygotować się do generowania tabel lub raportów wielkości wyjściowych.
Kryteria są zapisane w obszarze narzędzi , na karcie Ustawienia, w kolekcji Wielkości wyjściowe. Po utworzeniu kryterium wielkości wyjściowych można zastosować je do grupy linii próbkowania w celu utworzenia listy materiałów. Listy materiałów służą do generowania tabel i raportów wielkości wyjściowych.
Aby utworzyć kryterium, należy utworzyć listę materiałów i kształtów. Na przykład można utworzyć wpis obliczający objętość materiału do usunięcia, tworząc materiał Ziemia usunięta i dodając do niego dwie powierzchnie, które zostaną porównane w celu wygenerowania informacji o objętości.
Można również zdefiniować materiały w kryterium za pośrednictwem grupy linii próbkowania. Wybierz grupę linii próbkowania, a następnie utwórz definicje materiałów przy użyciu listy powierzchni będących źródłem danych grupy.
Typy ilości
Wielkości wyjściowe obsługują następujące typy ilości:

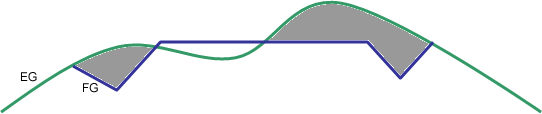

- Wykop. Używany przy obliczaniu materiału do usunięcia. Na przykład, może być to wielkość poniżej powierzchni terenu istniejącego (EG) i powyżej powierzchni poziomu projektowanego (FG).

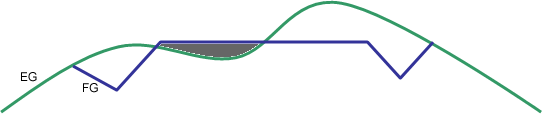

- Wypełnij. Używany przy obliczaniu materiału do dodania. Na przykład, może być to wielkość powyżej powierzchni terenu istniejącego (EG) i poniżej powierzchni poziomu projektowanego (FG).
- Wykop i wypełnij ponownie. Używany przy obliczaniu materiału do usunięcia i dodania na podstawie współczynnika ponownego wypełnienia, innego niż współczynnik wykopu. Aby na przykład zapewnić stabilność strukturalną, może zaistnieć konieczność usunięcia istniejącego materiału podpowierzchniowego dla korytarza (jeśli jest to luźna gleba lub teren błotny) i ponownego wypełnienia innego typu materiałem.

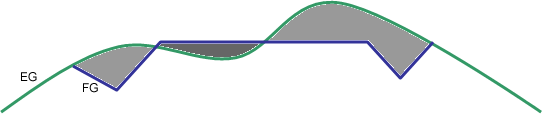

- Roboty ziemne. Używany przy obliczaniu całkowitej objętości wykopu i nasypu. Na przykład, może nie być żadnych różnic między powierzchnią terenu istniejącego (EG) a powierzchnią poziomu projektowanego (FG):

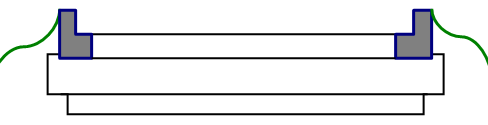

Uwaga: Typu wielkości robót ziemnych nie można użyć dla kryteriów podrzędnych. - Struktury. Używany przy obliczaniu objętości kształtów korytarza; na przykład na poniższej ilustracji, pokazującej przekrój poprzeczny korytarza, obliczana jest objętość kształtu chodnika.
Uwaga: Typu wielkości konstrukcji nie można użyć dla kryteriów podrzędnych.
Współczynniki: cięcia, wypełnienia i ponownego wypełnienia
Użyj współczynników wykopu, nasypu i ponownego wypełnienia, aby dopasować objętości, które mają zostać przewiezione. Objętości do przewiezienia są używane jako zestaw linii bazowych przy równym współczynniku wynoszącym 1.0. Współczynniki dopasowania to:
- Współczynnik wykopu — ponieważ objętość materiału zwykle zwiększa się po jego usunięciu, współczynnik wykopu jest ustawiany zwykle na wartość większą niż 1.0, w celu zaznaczenia rozszerzenia lub powiększenia. Na przykład współczynnik wykopu 1.2 oznacza, że na każdy 1.0 metr sześcienny usuniętego materiału będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego.
- Współczynnik nasypu — ponieważ materiał stosowany jako nasyp ulega zazwyczaj ściśnięciu, współczynnik nasypu należy najczęściej ustawić na wartość większą niż 1.0, aby wskazać odpowiedni stopień ściśnięcia takiego materiału. Na przykład współczynnik nasypu 1.2 oznacza, że na każdy 1 metr sześcienny materiału wymaganego na obszar nasypu będzie musiała zostać przetransportowana objętość 1.2 metra sześciennego materiału. Uwaga: Na przykład dla materiału kurczącego się gdy jest stosowany jako wypełnienie do 93% pierwotnej wartości należy wprowadzić jako współczynnik nasypu wartość 1.075 (uzyskaną przez podzielenie 1.0 przez 0.93), aby uwzględnić dodatkowy materiał, który musi zostać dodany.
- Współczynnik ponownego wypełnienia — ponieważ ten współczynnik zależy od typu materiału wykopu i innych względów, może przebiegać on w poprzek zakresu. Współczynnik ponownego wypełnienia ciężkiego kruszywa może wynosić 1.0, podczas gdy ten parametr dla wykopu w złożu skalnym może wynosić 1.2. Nie wszystkie materiały wykopu nadają się do ponownego wykorzystania, na przykład w przypadku wykopu w bagnie lub błocie. Współczynnik ponownego wypełnienia będzie dla nich wynosił 0.
