Informacje o zmianie częstotliwości pikiet w regionie korytarza

Za pomocą polecenia EditCorrRegionFreq można dodać lub zmodyfikować częstotliwość pikiet w regionie korytarza.

Częstotliwość pikiet można określić przez odwołanie do odcinków geometrii istniejącej linii trasowania i profilu w regionie.

Można na przykład określić częstotliwość wstawiania zespołów dla następujących komponentów regionu korytarza:

• Wzdłuż stycznych. Określ częstotliwość wstawiania zespołów wzdłuż części stycznej linii trasowania.
• Wzdłuż łuków. Określ częstotliwość wstawiania zespołów wzdłuż części łuku linii trasowania.
• Wzdłuż krzywych przejściowych. Określ częstotliwość wstawiania zespołów wzdłuż części krzywej przejściowej linii trasowania.
• Wzdłuż łuków profilu. Określ częstotliwość wstawiania zespołu wzdłuż części łuków profilu.
• Przy określonych punktach. Określ, czy zespoły powinny być wstawiane w konkretnych punktach geometrii, w tym w geometrii poziomej, pikietach krytycznych przechyłki, geometrii profilu oraz punktach wysokich i niskich profilu.
• Wzdłuż łuków obiektu docelowego odsunięcia. Określa, czy zespoły powinny być wstawiane na podstawie obiektów docelowych odsunięcia.

Uwaga: Jeśli do części korytarza zastosowane zostanie zarówno ustawienie częstotliwości zestawów odwołujące się do geometrii poziomej, jak i ustawienie odwołujące się do geometrii pionowej, obowiązywać będzie ustawienie przekładające się na mniejsze odstępy. Na przykład, jeśli segment jest zarówno styczną poziomą jak i łukiem pionowym, a częstotliwość zespołów na łuku pionowym jest większa, to będzie obowiązywać częstotliwość określona dla łuków pionowych.

Można także modyfikować położenie pikiety i częstotliwość przez ręczne dodawanie pikiet.

Wstawianie zespołów przylegających do punktów początkowych i końcowych obiektów docelowych odsunięcia

Aby lepiej odzwierciedlić geometrię korytarza, w której znajduje się początek i koniec obiektów docelowych odsunięcia, można wstawiać zespoły przy użyciu opcji Przylegające do początku/końca obiektu docelowego odsunięcia w oknie dialogowym Częstotliwość stosowania zespołów. To ustawienie umożliwia tworzenie pikiet w małej odległości przed punktem początkowym i za punktem końcowym obiektu docelowego odsunięcia.

Efekt ustawienia opcji Przylegające do początku/końca obiektu docelowego odsunięcia na Nie

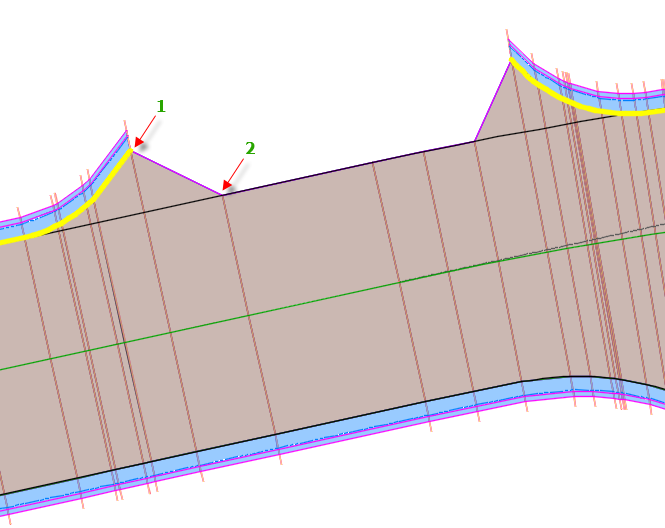

Poniższy przykład ilustruje sposób tworzenia geometrii w wypadku występowania w obiekcie docelowym odstępu spowodowanego ustawieniem opcji na Nie. Należy zwrócić uwagę na to, jak koniec obiektu docelowego odsunięcia (obiekt 1 na poniższej ilustracji) jest połączony z następną przylegającą pikietą korytarza (obiekt 2 na poniższej ilustracji).

Efekt ustawienia opcji Przylegające do początku/końca obiektu docelowego odsunięcia na Tak

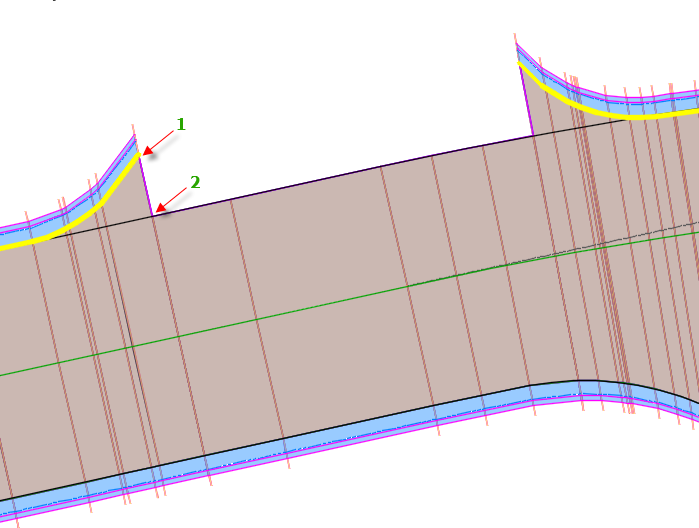

Aby dokładniej przedstawić powierzchnię, można opcję Przylegające do początku/końca obiektu docelowego odsunięcia ustawić na Tak. Przy ustawieniu Tak powierzchnia korytarza zostaje utworzona zgodnie z poniższą ilustracją. Koniec obiektu docelowego odsunięcia (obiekt 1 na poniższej ilustracji) jest teraz połączony z nową pikietą korytarza (obiekt 2 na poniższej ilustracji), dodaną w małej odległości od położenia pikiety końcowej obiektu docelowego odsunięcia. Na tym poziomie powiększenia położenie nowej pikiety nie jest widoczne.

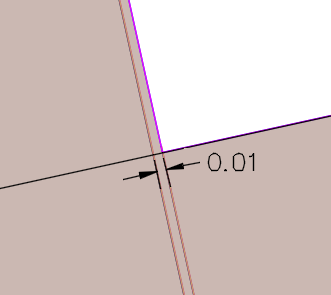

Poniższa ilustracja przedstawia położenie nowej pikiety (obiekt 2 na ilustracji powyżej), dodanej przylegająco do pikiety końcowej. Koniec obiektu docelowego odsunięcia tworzy połączenie z nową pikietą znajdującą się w odległości 0.01 jednostki od końca obiektu docelowego odsunięcia, dzięki czemu geometria korytarza jest dokładniejsza.

Pikiety dodawane za pomocą ustawienia Przylegające do początku/końca obiektu docelowego odsunięcia mają dynamiczny charakter i są aktualizowane po wprowadzeniu zmian w obiekcie docelowym odsunięcia.
