Obliczanie objętości przyrostowych
- Włącz widoczność warstwic dla powierzchni, jeśli do zdefiniowania zlewni mają zostać użyte powierzchnie lub warstwice.
Uwaga: Kontury lub polilinie, które mają zostać użyte z poleceniem Objętości przyrostowe, muszą być zamknięte.
-
Click
Wyszukiwanie .
- W oknie dialogowym Objętości przyrostowe wprowadź Szczegóły tabeli objętości przyrostowych.
- W przypadku metod obliczania objętości kliknij opcję Średnia powierzchnia końcowa, Aproksymacja stożkowa lub Obie.
- W przypadku Opcji definicji zlewni wykonaj jedną z następujących czynności:
- Wybierz opcję Definiuj zlewnię na podstawie elementu, kliknij opcję Definiuj zlewnię i zdefiniuj zlewnię za pomocą wszystkich warstwic na powierzchni.
- Wybierz opcję Definiuj zlewnię na podstawie elementu, kliknij opcję Definiuj zlewnię i zdefiniuj zlewnię za pomocą polilinii lub wybranych warstwic wyodrębnionych z powierzchni.
- Wybierz opcję Użyj ręcznego wprowadzania danych warstwic i kliknij opcję Definiuj zlewnię, aby ręcznie wprowadzić rzędne warstwic i powierzchnie.
Aby zdefiniować zlewnię za pomocą wszystkich danych warstwic z obiektu powierzchni
- W oknie dialogowym Definiowanie zlewni na podstawie elementów:
- Kliknij opcję Zdefiniuj zlewnię na podstawie konturów powierzchni.
- Kliknij przycisk Definiuj.

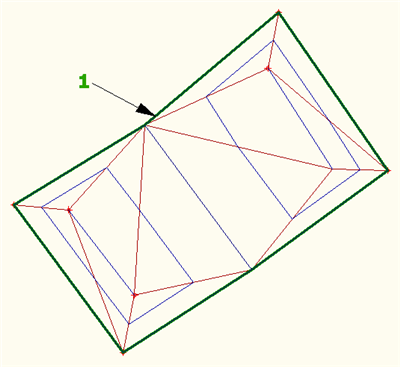

- Na rysunku wybierz powierzchnię („1” na poniższej ilustracji) i kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter.
Dane obiektu powierzchni zostaną wyodrębnione i przedstawione w tabeli Tabela objętości przyrostowych. Ta opcja wykorzystuje wszystkie dane warstwic z powierzchni.
- Zapisz wyniki.
Aby zdefiniować zlewnię za pomocą polilinii lub wybranych warstwic powierzchni
- W oknie dialogowym Objętości przyrostowe, w obszarze Opcje definicji zlewni:
- Kliknij opcję Zdefiniuj zlewnię na podstawie elementu.
- Kliknij opcję Zdefiniuj zlewnię.
- W oknie dialogowym Definiowanie zlewni na podstawie elementów kliknij opcję Definiuj zlewnię na podstawie polilinii.
- Jeśli zachodzi potrzeba wyodrębnienia polilinii z warstwic powierzchni w celu zdefiniowania zlewni, można również kliknąć opcję Wyodrębnij obiekty z powierzchni, a następnie wybrać powierzchnię na rysunku i nacisnąć klawisz Enter. Po kliknięciu opcji Definiuj w oknie dialogowym Definiowanie zlewni na podstawie elementów można wybrać polilinie utworzone w celu zdefiniowania zlewni.
Uwaga: Podczas gdy opcja Zdefiniuj zlewnie na podstawie konturów powierzchni wykorzystuje wszystkie warstwice powierzchni dla danych wejściowych, można użyć opcji Wyodrębnij obiekty z powierzchni, aby wyodrębnić dane z wybranych warstwic, na przykład warstwic definiujących depresję.
- Można również usunąć zaznaczenie opcji Zmień wybrane obiekty na następującą warstwę.
Jeśli ustawienie Change Selected Entities To The Following Layer zostanie wybrane dla opcji Basin Polyline Layer, należy wprowadzić warstwę, na którą mają zostać przesunięte polilinie.
- Wybierz opcję Usuń niewybrane elementy na wybranej warstwie.
Wskazówka: Ta opcja powoduje wyczyszczenie rysunku poprzez usunięcie wszystkich polilinii utworzonych za pomocą przycisku Wyodrębnij elementy z powierzchni, które nie zostały wybrane za pomocą przycisku Definiuj.
- Kliknij przycisk Definiuj.

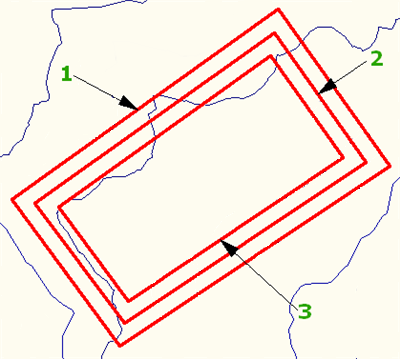

- Wybierz co najmniej dwie polilinie. Na poniższej ilustracji dołączono trzecią polilinię (3). Kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter.
Uwaga: Polilinie muszą być poliliniami zamkniętymi (np. utworzonymi za pomocą polecenia PLINIA).Dane polilinii zostaną wyodrębnione i przedstawione w tabeli Tabela objętości przyrostowych.
- Zapisz wyniki.
Aby zdefiniować zlewnię poprzez ręczne wprowadzenie danych warstwic powierzchni
- W oknie dialogowym Definiowanie zlewni na podstawie wprowadzonych danych wprowadź dane powierzchni i rzędnej warstwicy co najmniej dwóch warstwic.
- Kliknij opcję Dodaj do tabeli.
Informacje zostaną dodane do tabeli Tabela objętości przyrostowych z obliczonymi objętościami.
- Zapisz wyniki.
