Okno dialogowe Tworzenie linii trasowania według najlepszego dopasowania

To okno dialogowe służy do określania ustawień używanych podczas tworzenia linii trasowania według najlepszego dopasowania przez serię obiektów.

Dane wejściowe

Typ danych wejściowych

Określa typ obiektów źródłowych (Bloki AutoCAD, Elementy AutoCAD, Punkty AutoCAD, Punkty COGO lub Linie charakterystyczne), z których zostanie utworzona linia trasowania według najlepszego dopasowania.

Opcje wygładzania

Otwiera okno dialogowe Opcje wygładzania, które umożliwia określenie opcji dodawania lub usuwania wierzchołków w przypadku używania jako danych wejściowych linii charakterystycznych lub obiektów AutoCAD.

Ścieżka 1

Określa, że linia trasowania zostanie utworzona przez pojedynczą ścieżkę punktów regresji.

Opcja służy do tworzenia linii trasowania z danych próbki osi.

Ścieżka 2

Określa, że linia trasowania zostanie utworzona między dwiema ścieżkami punktów regresji.

Opcja służy do tworzenia linii trasowania osi jezdni między danymi próbki obu krawędzi nawierzchni jezdni lub lewym i prawym torem.

Opcje najlepszego dopasowania

Te opcje wpływają na sposób stosowania algorytmu najlepszego dopasowania do danych wejściowych.

Wykrywanie maksymalnego promienia krzywej

Określa największy akceptowalny promień krzywych tworzonych z danych wejściowych.

Uwaga: Ta wartość jest szacowana. Aby uzyskać najlepsze wyniki, określ wartość nieco większą niż największy znany promień występujący w danych wejściowych.
Utwórz krzywe przejściowe

Określa, że między stycznymi linii trasowania a krzywymi zostaną utworzone krzywe przejściowe. Krzywe przejściowe po każdej stronie krzywej są symetryczne, jeśli nie zostanie wybrana opcja dopasowania stycznych.

Uwaga: Jeśli zostanie wybrana ta opcja, stają się dostępne opcje wymienione poniżej.
Żądany współczynnik R/A dla krzywych przejściowych

Określa docelowy współczynnik R/A dla tworzonych krzywych przejściowych.

Utwórz krzywe przejściowe i dopasuj styczne tam, gdzie to możliwe

Określa, że rozwiązanie będzie zgodne ze stycznymi w najwyższym możliwym stopniu. Jeśli żadne rozwiązanie nie jest dostępne, styczne są przesuwane w kierunku okręgów, aż do znalezienia rozwiązania krzywej przejściowej pomiędzy styczną i krzywą.

Minimalny współczynnik R/A dla krzywych przejściowych

Określa minimalny współczynnik R/A dla tworzonych krzywych przejściowych. Ta wartość steruje długością krzywych przejściowych:

  • Wyższa wartość powoduje utworzenie krótszych krzywych przejściowych.
  • Niższa wartość powoduje utworzenie dłuższych krzywych przejściowych.

Ustawienia tworzenia

Nazwa linii trasowania

Określa nazwę linii trasowania. Każda linia trasowania musi mieć unikatową nazwę.

Obszar

Określa obszar linii trasowania. Wybierz obszar z listy Obszar lub wprowadź nazwę nowego obszaru.

Uwaga: Domyślnie wybrana opcja to <Brak>. Powoduje ona umieszczenie linii trasowania w kolekcji najwyższego poziomu Linie trasowania w drzewie Nawigatora. Aby uzyskać więcej informacji, zobacz temat Informacje o interakcji linii trasowania i obszaru.
Styl linii trasowania

Określa bieżący styl. Kliknij strzałkę, aby wybrać inny styl linii trasowania.

Zestaw etykiet linii trasowania

Wyświetla domyślny zestaw etykiet linii trasowania. Kliknij strzałkę, aby wybrać inny zestaw etykiet linii trasowania.

Warstwa

Wyświetla warstwę, na której jest tworzony obiekt typu linia trasowania. Kliknij strzałkę, aby wybrać inną warstwę.

Typ krzywej przejściowej

Umożliwia określenie typu krzywej przejściowej do użycia w linii trasowania według najlepszego dopasowania. Aby uzyskać dodatkowe informacje, zapoznaj się z tematem Definicje krzywych przejściowych.

Uwaga: Styczna do połowy zanikającej sinusoidy i Parabola sześcienna NSW nie są obsługiwane w przypadku linii trasowania według najlepszego dopasowania.
Pokaż raport

Otwiera panoramę Raport linii trasowania według najlepszego dopasowania, w którym są wyświetlone wyniki regresji najlepszego dopasowania z uwzględnieniem współrzędnych poszczególnych punktów regresji.

Odsunięcia etykiet

Umożliwia utworzenie na rysunku etykiet, na których wyświetlane są informacje dotyczące Odsunięcia do elementu wyświetlane w widoku tabelarycznym raportu linii trasowania według najlepszego dopasowania.

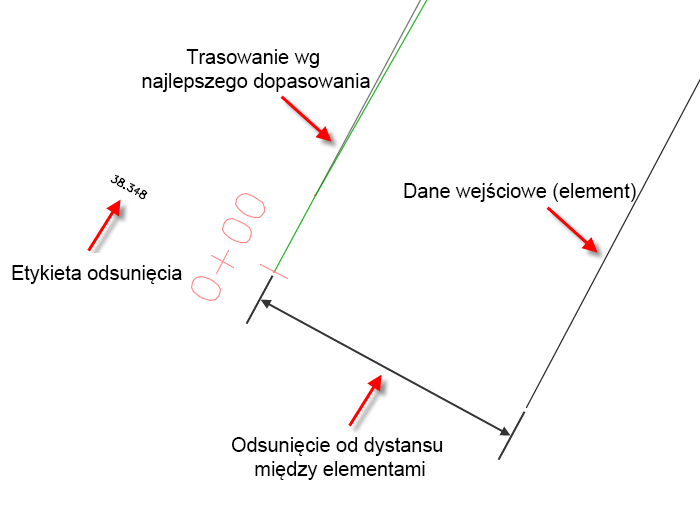

Na etykietach są wyświetlane dodatnie lub ujemne odległości odsunięcia poziomego od linii trasowania według najlepszego dopasowania do danych wejściowych (elementów). Wartość dodatnia wskazuje, że dane wejściowe znajdują się po prawej stronie linii trasowania według najlepszego dopasowania (począwszy od pikiety 0+00), a wartość ujemna oznacza, że dane wejściowe znajdują się po lewej stronie linii trasowania według najlepszego dopasowania.

Uwaga: W etykietach tych używany jest styl tekstu Standard o wysokości 1,00 i tworzone są one na warstwie 0.
