Obiekty przekroju są używane do analizy powierzchni, modeli korytarza i sieci rurociągów wzdłuż linii próbkowania (w poprzek linii trasowania). W programie Autodesk Civil 3D każdy przekrój jest obiektem.
Linie próbkowania przekroju
Przekrój jest obiektem zawierającym dane rzędnej wzdłuż linii próbkowania. Każda powierzchnia, model korytarza czy sieć rurociągów, która przecinaja pionową płaszczyznę zdefiniowaną przez linię próbkowania tworzy obiekt przekroju.
Linie próbkowania przecinają linię trasowania na zadaną odległość w prawo i lewo. Zazwyczaj linie próbkowania są tworzone na podanych pikietach wzdłuż poziomej linii trasowania.
Przy tworzeniu linii próbkowania wzdłuż linii trasowania obiekty przekrojów są także tworzone dla określonego zbioru istniejących lub proponowanych powierzchni, modeli korytarza i sieci rurociągów. Domyślne style i przykładowe obiekty dla każdej linii próbkowania są określane przez grupę linii próbkowania. Inne przykładowe obiekty mogą być dodane do grupy linii próbkowania po tym, jak linie próbkowania zostały utworzone. Aby narysować przekroje na rysunku, należy utworzyć dla każdego z nich widok przekroju lub widok wielu przekrojów.
Ponieważ geometria linii próbnej warunkuje miejsca próbkowania powierzchni w celu utworzenia obiektów przekrojów, to linie próbne są obiektami macierzystymi obiektów przekrojów.

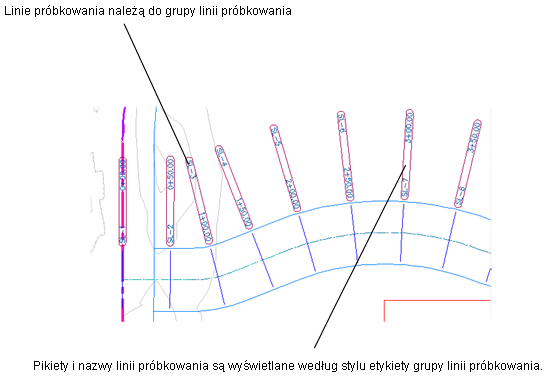

Na poniższym rysunku przedstawiono linie próbkowania.
Widoki przekrojów
Aby wyświetlić przekroje na rysunku, należy utworzyć widoki przekrojów. Widoki przekrojów są tworzone wzdłuż linii próbnej, aby graficznie przedstawić obiekty przekrojów w miejscu w poprzek linii trasowania. W związku z powyższym przekroje i widoki przekrojów są obiektami pochodnymi linii próbnej. Każda linia próbna jest skojarzona z grupą linii próbnych, która z kolei jest związana z linią trasowania.

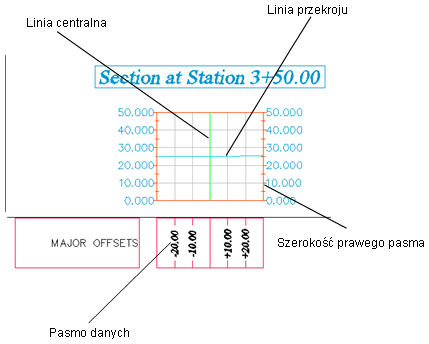

Poniższa ilustracja przedstawia widok przekroju.
Obiekt widoku przekroju wyświetla dane przekroju (istniejącego oraz docelowego lub projektowanego terenu) wzdłuż linii próbnej dla dowolnej pikiety na linii trasowania. Widok przekroju pokazuje przekrój utworzony z powierzchni (TIN lub korytarza), korytarza (będącego zespołem na określonej pikiecie) lub sieci rurociągów. Nad lub pod widokiem przekroju mogą być także wyświetlane pasma.
Widok przekroju, który jest bardzo podobny do widoku profilu, jest zasadniczo siatką lub wykresem ze szczególnymi cechami kontrolowanymi przez styl widoku przekroju. Widoki przekrojów odnoszące się do linii próbkowania są przechowywane pod tą linią próbkowania w drzewie nawigatora w oknie Obszar narzędzi. Pojedyncze widoki przekrojów są dostępne w Obszarze narzędzi za pomocą widoku elementu. W przypadku usunięcia linii próbnej na rysunku usuwane są także znajdujące się pod nią widoki przekrojów.
Widok przekroju może zawierać rzutowania innych obiektów na rysunku, które mają być wyświetlane w powiązaniu z przekrojem.
Zestawy etykiet przekroju
Przekroje, podobnie jak linie trasowania i profile, obsługują zestawy etykiet. Zestawy etykiet umożliwiają zapisywanie i stosowanie dowolnej liczby różnych typów etykiet.
Powierzchnie w przekrojach
Gdy powierzchnia jest uwzględniona w przekroju, jest ona zdefiniowana przez następujące komponenty:
- wierzchołki lub punkty zmiany nachylenia, w których kończy się niweleta i może zaczynać się następna;
- segmenty liniowe określające nachylenie powierzchni pomiędzy dwoma punktami zmiany nachylenia.
Przykładowo, jeśli przekrój jest utworzony na podstawie powierzchni TIN, to zmiany nachylenia są wyodrębniane w punktach, gdzie pionowa płaszczyzna definiowana przez linię próbną przecina krawędź TIN. Rzędna pomiędzy tymi dwoma segmentami liniowymi jest interpolowana liniowo i połączona linią prostą (zakładając, że linia próbna pomiędzy tymi dwoma punktami jest także linią prostą).
Korytarze w przekrojach
Gdy korytarz jest uwzględniony w przekroju, korytarz jest reprezentowany przez zamknięte kształty i wiele warstw, które są tworzone przez zespoły i podzespoły korytarza. Zobacz temat Informacje o przekrojach korytarza.
Sieci rurociągów w przekrojach
Jeśli sieć rurociągów jest uwzględniona w przekroju, przekrój wyświetla części sieci określone w stylu rur i struktur.
