Informacje o przekrojach korytarza

Użyj przekrojów korytarza, aby sprawdzić zespoły składające się na model korytarza oraz otaczających go obiektów, takich jak powierzchnie i sieci rurociągów.

Linie próbkowania są tworzone wzdłuż linii trasowania linii bazowej korytarza. Przekroje i widoki przekrojów są tworzone w celu wizualizacji korytarza i otaczającego terenu do określonej szerokości pasma po jednej stronie linii bazowej. Przekroje mogą być także używane do obliczania objętości materiałów korytarza.

Jeśli linia próbkowania przecina się z zespołami, które znajdują się na innej linii bazowej, zespoły te można uwzględnić podczas obliczania objętości wykonywanych dla danej grupy linii próbkowania.

Pozycjonowanie linii próbkowania na korytarz

W zależności od kąta linii próbkowania względem macierzystej linii bazowej, przekrój korytarza może być wyświetlany jedną z dwóch metod.

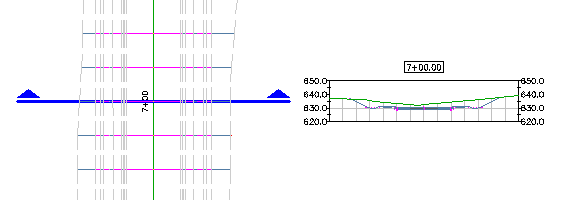

Prostopadła do linii bazowej korytarza

Jeśli linia próbkowania jest prostopadła do macierzystej linii bazowej, w przekroju jest odtwarzany zespół korytarza umieszczony w pikiecie, w której linia próbna przecina linię bazową.

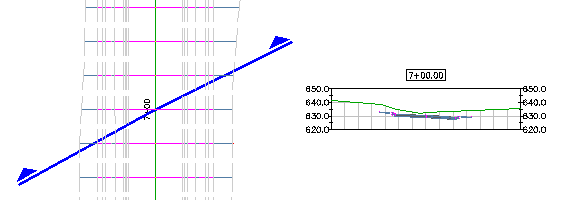

Pod kątem do linii bazowej korytarza

Jeśli linia próbkowania nie jest prostopadła do macierzystej linii bazowej, w przekroju jest próbkowany model korytarza, tworzona jest bryła podzespołów, które przecina linia próbkowania, oraz są identyfikowane elementy (takie jak połączenia, punkty i kształty) na wycinakach bryły, a następnie segmenty są łączone, aby utworzyć przekrojową reprezentację.

Uwaga: Jeśli linia próbkowania jest rysowana pod kątem innym niż prostopadły, połączenia rzutowania nie są pokazane w przekroju. Aby wyświetlić rzutowanie w przekroju, utwórz górną powierzchnię próbkowanego korytarza, a następnie wykonaj jej próbkowanie.

Próbkowanie wielu linii bazowych korytarza

Dla przekroju korytarza można próbkować wiele linii bazowych korytarza. Przekrój korytarza z próbkowaniem wielu linii bazowych tworzy się w dwóch etapach:

  1. Na macierzystej linii bazowej (do której jest dołączona linia próbkowania), zespół korytarza jest wstawiany w punkcie najbliższej pikiety, wzdłuż której linia bazowa jest powielana.
  2. Na innych podzespołach, które przecinają linię próbkowania, linia próbkowania powoduje próbkowanie każdego podzespołu, utworzenie bryły z podzespołów, przecięcie bryły i utworzenie reprezentacji przekrojowej, a następnie identyfikację elementów (takich jak połączenia, punkty i kształty) na wycinakach bryły.
    Uwaga: Na próbkowanych zespołach, które nie są dołączone do macierzystej linii bazowej, połączenia rzutowania są odtwarzane tylko wtedy, gdy linia próbkowania jest prostopadła do linii bazowej zespołu. Aby wyświetlić pełne rzutowanie w przekroju z wieloma liniami bazowymi, należy utworzyć górne powierzchnie dla wszystkich próbkowanych korytarzy, a następnie wykonać próbkowanie górnych powierzchni korytarzy.

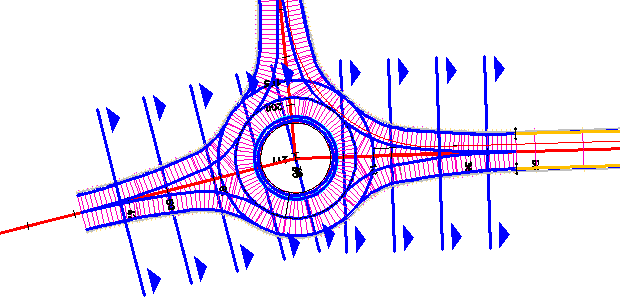

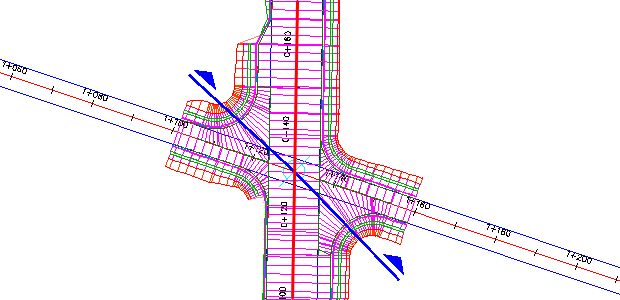

Można próbkować przekroje poprzeczne wielu korytarzy lub korytarzy złożonych, takich jak przecięcia, ronda, zaułki, rampy czy drogi dojazdowe. Na poniższych ilustracjach korytarze składają się z wielu linii bazowych. Korzystając z linii próbkowania, można próbkować przekroje dla dowolnej linii bazowej, która przecina linie próbkowania.

Kształty korytarza są używane w obliczeniach objętości materiału. Podczas wykonywania analizy ilości materiału, wszystkie kształty korytarza są używane w obliczeniach.

Obejrzyj nagranie wideo: Próbkowanie dla wielu linii bazowych

00:03:19

Z dźwiękiem

Użyj pojedynczego przekroju, aby próbkować wiele linii bazowych lub korytarzy w tym samym czasie.
