Style decydują o wyglądzie obiektów rysunku, etykiet i tabel.
Różne style mogą być tworzone w celu przedstawiania obiektów na różnych etapach zatwierdzania lub wyświetlania prawidłowych informacji różnym typom użytkowników.
Style obiektu
Style obiektu sterują wyglądem obiektów programu Autodesk Civil 3D na rysunku. Style obiektów w programie Autodesk Civil 3D decydują o ogólnych atrybutach obiektów, takich jak kolory, widoczność składników, rodzaje linii czy wzory wypełnienia.

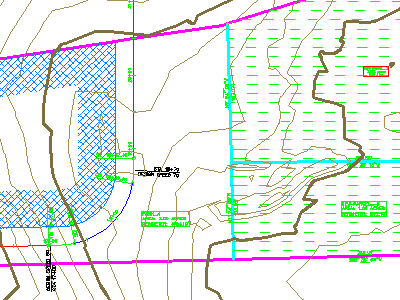

Efekty zastosowania stylów obiektów powierzchni, działek i linii trasowania
Style mogą być używane do skutecznego zarządzania wyglądem obiektów. Jeśli definicja stylu zostanie zmieniona, zmiany zostaną zastosowane we wszystkich obiektach, używających tego stylu.
Stylem każdego typu obiektu można zarządzać na karcie Ustawienia obszaru narzędzi. Kolekcja Ogólne zawiera style, które mogą być używane przez dowolną liczbę rodzajów obiektów (style uniwersalne), oraz współużytkowane style etykiet. Przykładowo: style wzoru nachylenia mogą być współużytkowane przez skarpy i korytarze, a style znacznika mogą być współużytkowane przez punkty i komponenty pomiarowe.
Aby dopasować do użytkownika niektóre atrybuty stylu, można utworzyć nowy styl lub wprowadzić zmiany do stylu istniejącego i zachować go pod inną nazwą. Grupy stylów mogą być zbierane i zapisywane jako plik szablonu rysunku (.dwt). Wszystkie rysunki utworzone z określonego pliku .dwt będą miały ten sam styl.
Style etykiet
Style etykiet określają wygląd i zawartość etykiet na rysunku.

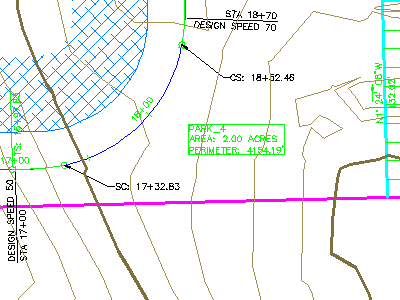

Efekty zastosowania stylów etykiet, w tym dwie etykiety linii trasowania podczas przeciągania
Style etykiet mogą zawierać tekst, bloki, linie, wskaźniki i linie odniesienia. Okno dialogowe Edytor stylów etykiet zawiera opcje pozwalające wyświetlać je w oknie podglądu, jak przedstawiono poniżej:
Podgląd dostosowanego stylu etykiety dla powierzchni działki
Program pozwala tworzyć i zapisywać zestawy etykiet dla linii trasowania, profili i przekrojów, dzięki czemu w jednej operacji można zastosować różne rodzaje stylów. Na przykład zestaw etykiet dla linii trasowania może zawierać definicje etykiet pikiet głównych, pikiet pomocniczych i punktów geometrii.
Ogólne style etykiet używane są w przypadku linii, łuków, linii charakterystycznych i korytarzy. Ta grupa zawiera też style etykiet uwag, które nie są przypisane do konkretnych obiektów.
Style Tabeli
Style tabeli są używane do zarządzania wyświetlaniem tabel obiektów. Tabele w sposób jednorodny prezentują dane obiektów jako alternatywę do etykiet obiektów. Style tabeli decydują o właściwościach danych i wyświetlanych składnikach tabeli.
Przykładowa tabela danych dla działek
Do właściwości danych zalicza się m.in. format danych, kolejność kolumn, styl tekstu oraz parametr określający, czy w przypadku podziału tabeli do każdej części będzie dodawany wiersz z jej nazwą oraz nagłówkami kolumn. Składniki wyświetlania to m.in. obramowania, separatory, wypełnienia i tekst. Można sterować widocznością, kolorem, rodzajem linii i skalą każdego ze składników.
