Ta karta służy do określania typu grupy łuków do utworzenia, definiowania parametrów łuku i krzywej przejściowej oraz do definiowania parametrów odsunięcia i nakładania się połączonej linii trasowania.
- Typ grupy łuków
- Określa typ grupy łuków do utworzenia.
- Zaokrąglenie
- Krzywa przejściowa-łuk-krzywa przejściowa
- Krzywa odwrotna-krzywa przejściowa-łuk-krzywa przejściowa
- Krzywa odwrotna-łuk-krzywa przejściowa-krzywa przejściowa
- Krzywa odwrotna-krzywa przejściowa-łuk-krzywa przejściowa-krzywa przejściowa
- Krzywa koszowa
- Zaokrąglenie
- Promień krzywizny
-
Określa promień łuku dla połączonej linii trasowania.
Uwaga: Wartości domyślne promienia krzywej i nakładania się połączenia można określić w ustawieniach polecenia CreateAlignmentConnected. - Parametry krzywej przejściowej/Parametry łuku
- Wyświetla parametry dla typu grupy łuków. Kliknij przycisk przeglądania
, aby otworzyć okno dialogowe Ustawienia krzywej przejściowej lub okno dialogowe Krzywa koszowa. - Stopień krzywizny
- Określa, czy stopień krzywizny połączonej linii trasowania będzie mniejszy lub większy niż 180 stopni.
Uwaga: Typy grup zaokrągleń i krzywych koszowych nie obsługują rozwiązań, które są większe niż 180 stopni.
- Odsunięcie wejściowe/Odsunięcie wyjściowe
- Określa wartości odsunięcia połączonej linii trasowania. Wartości są mierzone od istniejących linii trasowania.
- Nakładanie wejściowe/Nakładanie wyjściowe
-
Określa, jaką wartość nakładania należy wstawić na końcach połączonej linii trasowania. Wartość ta jest używana w taki sposób, aby część końców nowej linii trasowania nakładała się na istniejące linie trasowania w miejscu połączenia.

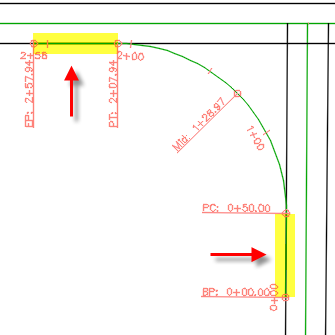

Poniższy przykład pokazuje wpływ nałożenia o długości 50 stóp. Połączona linia trasowania nakłada się na istniejące linie trasowania przez 50 stóp.

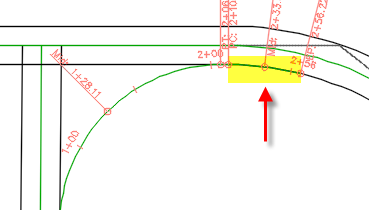

Jeśli nakładanie się występuje na krzywej, nakładająca się część połączonej linii trasowania będzie zgodna z krzywą.
- Podgląd
- Wyświetla podgląd połączonej linii trasowania na rysunku. Jeśli na podstawie określonych parametrów nie można utworzyć połączonej linii trasowania, zostanie wyświetlone okno dialogowe z opcjami, za pomocą których można utworzyć dopasowanie automatyczne, aby powrócić do okna dialogowego Utwórz połączoną linię trasowania w celu określenia różnych parametrów lub anulowania polecenia.
