To polecenie rysowania linii charakterystycznych wyposażone jest w opcje określania rzędnych linii charakterystycznej, w tym opcję pobierania rzędnych z powierzchni.
- Kliknij
Wyszukiwanie .
- W oknie dialogowym Utwórz linie charakterystyczne określ opcjonalny obszar, opcjonalną nazwę oraz opcjonalny styl dla linii charakterystycznej. Wybierz warstwę. Zwróć uwagę, że opcja służąca do wyboru warstwy jest zablokowana. Kliknij przycisk OK.
- Podaj punkt początkowy linii. Istnieje możliwość użycia lokalizacji względem obiektów lub poleceń przezroczystych w celu zlokalizowania punktu względem istniejącej geometrii.
- Podaj rzędną punktu początkowego, wykonując jedną z czynności:
- Wprowadź rzędną w wierszu polecenia.
- Wprowadź Powierzchnia (P),
aby wyświetlić okno dialogowe Wybierz powierzchnię, a następnie wykonaj następujące czynności:
- Wybierz powierzchnię, z której mają być odczytane rzędne.
- Zaznacz pole wyboru Rzędna względna do powierzchni, jeśli linia charakterystyczna ma być względna do powierzchni. Więcej informacji zawiera temat Informacje o względnych liniach charakterystycznych.
- Opcjonalnie wprowadź dodatnią lub ujemną wartość odsunięcia w polu edycji. Kliknij przycisk OK. W późniejszym momencie można zmienić wartość odsunięcia w każdym punkcie, który określisz.
Uwaga: Jeśli na rysunku nie ma powierzchni, opcja Powierzchnia nie jest dostępna.
Zostanie wyświetlony następujący monit:
Określ następny punkt lub [Łuk]:
Uwaga: Zobacz sekcję Rysowanie krzywoliniowych odcinków linii charakterystycznych, aby uzyskać informacje na temat opcji Łuk. - Wybierz następny punkt.
Podczas tworzenia linii charakterystycznej względnej do powierzchni wyświetlany jest następujący monit, dzięki czemu można określić względną rzędną dla każdego punktu:
Określ rzędną względną lub [Nachylenie/Skarpa/Rzędna/Różnica/Powierzchnia/Przejście] <0.000>:
W przeciwnym razie zostanie wyświetlony następujący monit:
Określ nachylenie lub [Nachylenie/Rzędna/Różnica/Powierzchnia/Przejście] <0.000>:
- Jeśli punkty rzędnych mają być określane podczas tworzenia punktów, przejdź do punktu 9. Aby kontynuować rysowanie punktów i na koniec określić rzędną:
- Wprowadź opcję polecenia Przejście.

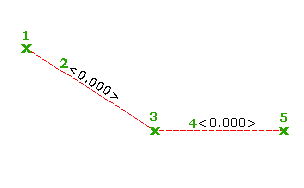

- Utwórz nowy punkt. Jeśli polecenie Przejście było wybrane podczas tworzenia wszystkich kolejnych punktów, dla rzędnej zostanie wybrany domyślny monit — Przejście.
Przejście lub [Nachylenie/Rzędna/Różnica/Powierzchnia] <Przejście>
- Naciśnij klawisz Enter, aby kontynuować rysowanie kolejnych punktów bez określania rzędnej.
- Po utworzeniu punktów wybierz i wprowadź żądane słowo kluczowe, aby określić rzędną, nachylenie (procent), nachylenie (proporcja) lub różnicę rzędnych. Jeśli polecenie zostanie zakończone, gdy aktywny jest monit Przejście, wyświetlony zostanie monit o określenie końcowej rzędnej.
- Wykonaj jedną z następujących czynności, aby wyznaczyć rzędną drugiego punktu:
- Wprowadź Relativetosurface (R) i wpisz inną wartość względnej rzędnej. Względna rzędna zostanie zastosowana do określonej rzędnej powierzchni.
Uwaga: Podczas rysowania linii charakterystycznej względnej do powierzchni, jeśli drugi wybrany punkt nie znajduje się na określonej powierzchni, wyświetlany jest komunikat w wierszu polecenia, gdy spróbujesz wprowadzić wartość względnej rzędnej, oraz zapewniana jest opcja wyboru innej powierzchni. Jeśli nie można wybrać innej powierzchni, ten drugi punkt będzie domyślnie używać tej samej rzędnej, która została przypisana do pierwszego punktu i będzie to wartość bezwzględna. Jeśli wybierzesz inną powierzchnię, rzędna punktu będzie pochodzić z tej powierzchni, ale będzie bezwzględna.
- Wprowadź Skarpa (S) i wartość skarpy. Nachylenie zostanie zastosowane do segmentu między pierwszym a drugim punktem.
- Wprowadź Nachylenie (proporcja) (N) i wartość nachylenia. Nachylenie zostanie zastosowane do segmentu między pierwszym a drugim punktem.
- Wprowadź Rzędna i wartość rzędnej. Rzędna zostanie zastosowana do drugiego punktu i obliczone zostanie nachylenie segmentu między punktami.
- Wprowadź Różnica (R) i wartość różnicy rzędnych między pierwszym a drugim punktem.
- Wprowadź Powierzchnia (P), aby wyświetlić i zaakceptować rzędną powierzchni w tym punkcie lub określić inną powierzchnię.
Uwaga: Linia charakterystyczna można być względna tylko jednej powierzchni, a ta powierzchni musi być zdefiniowana podczas wybierania pierwszego punktu linii charakterystycznej. W przypadku określenia innej powierzchni w tym monicie rzędna tego punktu będzie pochodzić z tej powierzchni, ale będzie bezwzględna.
- Wprowadź Relativetosurface (R) i wpisz inną wartość względnej rzędnej. Względna rzędna zostanie zastosowana do określonej rzędnej powierzchni.
- Określ następny punkt na linii charakterystycznej, wykonując jedną z następujących czynności.
- Wybierz następny punkt na rysunku.
- Wprowadź Długość (D) i wartość długości. W przypadku użycia tej opcji zakłada się, że kierunek segmentu jest taki sam, jak kierunek zakończenia poprzedniego segmentu.
- Określ rzędną punktu, korzystając z opcji opisanych powyżej.
