Informacje o względnych liniach charakterystycznych

Rzędne linii charakterystycznych mogą być pobierane z powierzchni, a także mogą być względne do powierzchni, jeśli więc powierzchnia zostanie zaktualizowana, również linia charakterystyczna jest aktualizowana.

Zachowanie aktualizacji względnych linii charakterystycznych różni się w zależności od tego, czy linia charakterystyczna została ustawiona względem powierzchni podczas tworzenia, czy też została utworzona przy bezwzględnych rzędnych, a następnie ustawiona jako względna.

Obejrzyj nagranie wideo: stosowanie względnych linii charakterystycznych do modelowania powierzchni

00:03:56

Z dźwiękiem

Ustawianie rzędnych linii charakterystycznych względem powierzchni odniesienia i dodawanie względnych linii charakterystycznych do różnych powierzchni jako linie nieciągłości.

Zachowanie linie charakterystycznych utworzonych jako względne

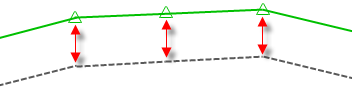

Poniższa ilustracja przedstawia linię charakterystyczną w kolorze zielonym, którą narysowano zgodnie z rzędnymi powierzchni (pokazanymi jako linia przerywana w kolorze szarym) przy dodatniej wartości odsunięcia rzędnych. Ta linia charakterystyczna została utworzona w taki sposób, że jest względna do powierzchni.

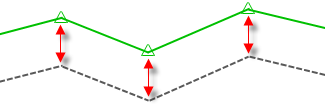

W przypadku edycji powierzchni linia charakterystyczna zostaje automatycznie zaktualizowana i zachowuje odsunięcia rzędnych, jak pokazano na poniższej ilustracji.

Zachowanie linie charakterystycznych utworzonych przy stałych rzędnych, które następnie ustawiono jako względne

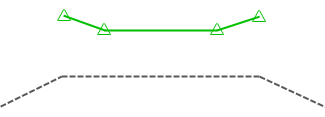

Poniższa ilustracja przedstawia linię charakterystyczną, która została narysowana przy stałych rzędnych bez związku z powierzchnią. W przypadku edycji powierzchni poniżej rzędne linii charakterystycznej nie zostaną zaktualizowane.

Linia charakterystyczna zostaje następnie ustawiona jako względna do powierzchni. Powoduje to utworzenie zależności pomiędzy linią charakterystyczną a powierzchnią, ale nie powoduje ustawienia rzędnych linii charakterystycznej względem powierzchni.

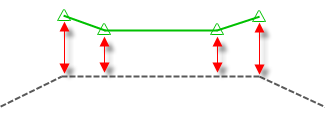

Jednak względne odsunięcia rzędnych między linią charakterystyczną a powierzchnią będą teraz zachowywane w przypadku edycji powierzchni, na przykład po obniżeniu rzędnej, jak pokazano na poniższej ilustracji.

Uwaga: Linie charakterystyczne utworzone przy stałych rzędnych lub ze skarp, a także linie charakterystyczne rozpięte na powierzchni, które nie są jednak względne do niej, będą zachowywać się w sposób opisany w tej sekcji, jeśli w późniejszym momencie zostaną ustawione jako względne do powierzchni. Jeśli chcesz zresetować rzędne linii charakterystycznej, aby były w pełni zgodne z powierzchnią, możesz użyć polecenia Rzędne z powierzchni.

Używanie względnych linii charakterystycznych jako danych w definicjach powierzchni

Poniższa tabela zawiera informacje na temat używania względnych linii charakterystycznych jako danych w definicjach powierzchni w programie Autodesk Civil 3D 2018 i Autodesk Civil 3D 2018.1.

Autodesk Civil 3D 2018 Autodesk Civil 3D 2018.1

Jeżeli w programie Autodesk Civil 3D 2018 chcesz użyć względnej linii charakterystycznej jako danych linii nieciągłości lub obwiedni w powierzchni, ustaw linię charakterystyczną jako względną przed określeniem jej jako linii nieciągłości lub obwiedni. Linii charakterystycznej niebędącej względną zdefiniowanej jako dane na powierzchni nie można ustawić jako względnej do żadnej powierzchni.

W programie Autodesk Civil 3D 2018.1, linia charakterystyczna niebędąca względną, która jest zdefiniowana jako linia nieciągłości lub obwiednia w powierzchni, może zostać następnie ustawiona jako względna wobec powierzchni (innej niż powierzchnia, w której jest zdefiniowana jako dane).
Uwaga: W programie Autodesk Civil 3D 2018.1 linia charakterystyczna nie może zostać ustawiona jako względna wobec powierzchni, w której jest zdefiniowana jako linia nieciągłości lub obwiednia.

Jeżeli w programie Autodesk Civil 3D 2018 względna linia charakterystyczna zostanie zdefiniowana jako dane nieciągłości lub obwiedni na powierzchni, nie można zmienić jej skojarzenia z powierzchnią względną.

Jeżeli w programie Autodesk Civil 3D 2018.1 względna linia charakterystyczna zostanie zdefiniowana jako dane nieciągłości lub obwiedni na powierzchni, można zmienić jej skojarzenia z powierzchnią względną (do powierzchni innej niż ta, w której jest zdefiniowana jako dane).

W programie Autodesk Civil 3D 2018 należy unikać dodawania względnej linii charakterystycznej jako linii nieciągłości lub obwiedni do tej samej powierzchni, dla której jest ona względna.

W programie Autodesk Civil 3D 2018.1 nie można dodać względnej linii charakterystycznej jako linii nieciągłości lub obwiedni do tej samej powierzchni, dla której jest ona względna.

W programie Autodesk Civil 3D 2018 lub Autodesk Civil 3D 2018.1 mogą wystąpić problemy związane z zależnościami cyklicznymi, jeśli linie charakterystyczne, które są względne wobec różnych powierzchni, zostaną następnie dodane jako linie nieciągłości lub obwiednie do swoich definicji powierzchni. Przykładowo, jeżeli Linia charakterystyczna 1 jest względna do Powierzchni 1, a Linia charakterystyczna 2 jest względna do Powierzchni 2, problemy mogą wystąpić, jeżeli Linia charakterystyczna 1 zostanie zdefiniowana jako dane na Powierzchni 2, a Linia charakterystyczna 2 zostanie zdefiniowana jako dane na Powierzchni 1. W tej sytuacji odtworzenie dowolnej z powierzchni może spowodować, że druga stanie się nieaktualna.

Edycja względnych linii charakterystycznych

Polecenia do edycji linii charakterystycznych są obsługiwane w przypadku względnych linii charakterystycznych.

Po otwarciu Edytora rzędnej skarpy dla linii charakterystycznej, która jest ustawiona względem powierzchni, wybrana powierzchnia zostanie wyświetlona w Edytorze rzędnej skarpy, a edytowalne punkty linii charakterystycznej zostaną wyświetlone jako względne do powierzchni.

Opcje względnej rzędnej można określić za pomocą następujących funkcji w Edytorze rzędnej skarpy.

W przypadku linii charakterystycznej, które nie została wcześniej ustawiona jako względna do powierzchni, gdy otworzysz Edytor rzędnej skarpy, a następnie wybierzesz powierzchnię z listy Względem powierzchni, kolumna Rzędna uzyskana z zostanie początkowo ustawiona na wartość Rzędna bezwzględna dla wszystkich punktów i nie będzie się zmieniać automatycznie na wartość Względem powierzchni. Użyj listy rozwijanej, aby wybrać wartość Względem powierzchni dla punktów, które mają być względne.

Aktualizowanie punktów rzędnej na względnej linii charakterystycznej

Po utworzeniu linii charakterystycznej i przypisaniu rzędnych opartych na powierzchni można zaznaczyć pole wyboru Wstaw pośrednie punkty zmiany nachylenia. Spowoduje to utworzenie punktów rzędnej wzdłuż linii charakterystycznej, gdzie linia charakterystyczna przecina się z liniami TIN powierzchni. Te punkty są widoczne na poniższej ilustracji jako zielone okręgi.

W przypadku edycji lub przeniesienia względnej linii charakterystycznej w inny sposób lub jeżeli powierzchnia, dla której jest ona względna zostanie zaktualizowana, punkty rzędnej nie są automatycznie dodawane do linii charakterystycznej ani usuwane z niej w celu dopasowania do linii TIN powierzchni, jak to pokazano na poniższej ilustracji.

Punkty rzędnej na linii charakterystycznej można zaktualizować, korzystając z opcji edycji Wstaw punkt rzędnej i Usuń punkt rzędnej w Edytorze rzędnej skarpy lub w na panelu Edytuj rzędne karty wstążki linia charakterystyczna.
