Siatka widoku profilu może służyć do wyświetlenia jednego lub kilku profili linii trasowania.
Podczas tworzenia widoku profilu trzeba określić, które spośród istniejących profili będą wyświetlone na siatce. Użyj tych profili jako odniesień do rysowania nowego układu profili na siatce.
Widok profilu może zawierać jeden lub kilka profili związanych oraz wielokrotne pasma danych wzdłuż osi X, umieszczone powyżej lub poniżej siatki. Pasma danych służą do opisywania profilu informacjami związanymi z pikietażem, rzędnymi, geometrią poziomą lub innymi danymi, które ułatwiają przeprowadzenie analizy inżynierskiej.

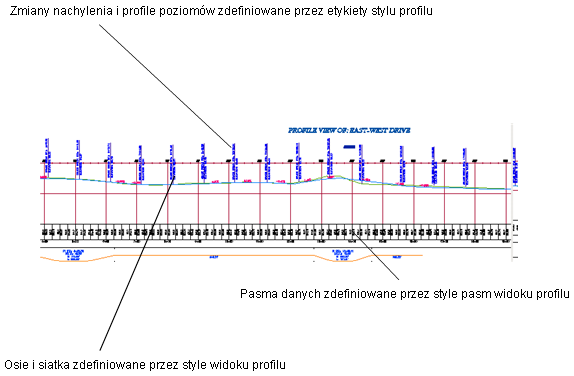

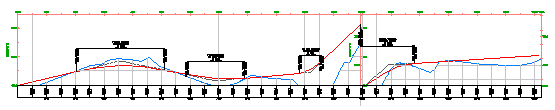

Widok profilu zawierający profile powierzchni i układu

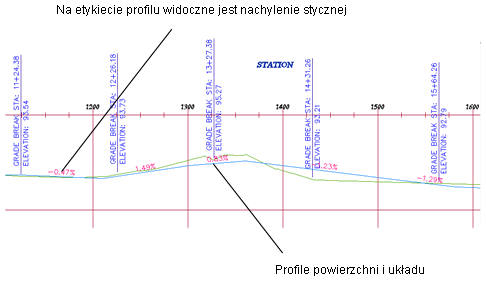

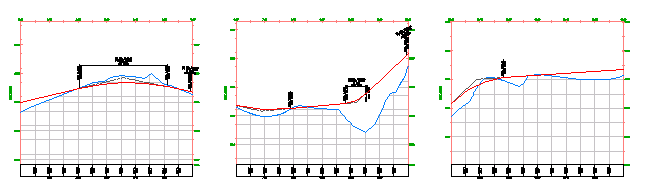

Bliższy widok profili powierzchni i układu
Widok profilu jest zazwyczaj używany do wyświetlenia kilku profili wzdłuż proponowanej trasy drogi, rurociągu, krawędzi lub innej struktury. Z widoków profili można korzystać do porównywania rzędnych kilku powierzchni lub profili projektowanych wzdłuż linii trasowania.
W widoku profilu można również nałożyć profil innej linii trasowania. Na przykład w widoku profilu drogi można nałożyć profil przepustu zajmującego ten sam korytarz. Nałożenie profilu umożliwia przeprowadzenie analizy rzędnych przepustu w odniesieniu do tych samych pikiet linii trasowania na powierzchni drogi.
Widok profilu może zawierać rzutowane obiekty z rysunku, które mają być wyświetlane w powiązaniu z profilem.
Jeśli projektujesz drogę, rurociąg lub inną strukturę przestrzenną i chcesz porównać kilka wariantów jej trasy, widok profilu każdej z nich może znacznie ułatwić takie porównanie.
W programie Autodesk Civil 3D profile można dzielić, aby pasowały do określonej wysokości widoku profilu i były wyświetlanie w jednym lub w kilku widokach profili.
Tworzenie widoków profilu
Można utworzyć profile bez wyświetlania ich w widoku profilu. Tworząc widok profilu, można wyświetlić dowolny z profili utworzonych z wybranej linii trasowania. Można skonfigurować pasma danych i opisy profili w widoku profilu, aby był on bardziej przejrzysty lub przekazywał użytkownikowi więcej informacji.
Łatwy w użyciu kreator przeprowadzi przez proces tworzenia pojedynczego widoku profilu, wielu widoków profilu lub piętrowego widoku profili. W procesie można określić, czy sieci rurociągów i obszary kreskowane mają być wyświetlane w celu pokazania regionów wykopu i nasypu.
- Widok pojedynczego profilu jest zwykle używany do projektowania i edycji profilu. Jest w nim wyświetlany wybrany zakres linii trasowania na jednej siatce widoku profilu.
- Widoki wielu profili są przydatne do drukowania krótszych segmentów profilu w indywidualnych siatkach widoku profilu o ustalonej długości i skali pionowej.
Dzięki wielu widokom profilu można utworzyć końcowe dokumenty budowlane na podstawie projektu. Aby uzyskać najlepsze wyniki, należy zaprojektować profil w pojedynczym widoku profilu, a następnie utworzyć wiele widoków profilów na potrzeby drukowania.

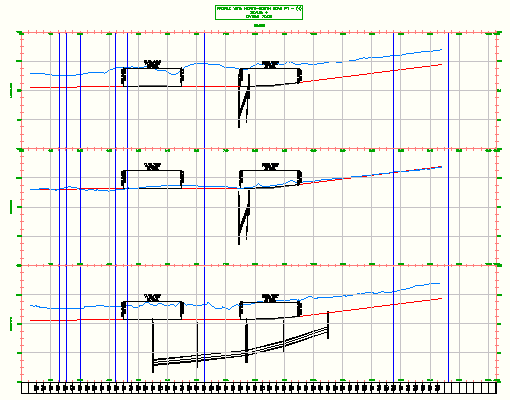

- Piętrowe widoki profili są kolekcjami powiązanych profili rysowanymi w układzie pionowym, w osobnym widoku. Zwykle profil osi jezdni jest zawarty w jednym widoku profilu, a jego lewe i prawe odsunięcia są narysowane w widokach profili umieszczonych nad i pod widokiem profilu osi jezdni.
Dany profil można podzielić w pojedynczym widoku profilu lub w widoku wielu profili. Umożliwia to wyświetlenie w widoku profilu zakresu rzędnych większego niż określona wysokość widoku profilu.
