Informacje o obliczaniu objętości dla nakładających się materiałów lub nawisów

Dzięki zdefiniowaniu kryteriów podrzędnych można rozwiązać problemy związane ze złożonymi przypadkami obliczeń objętości.

Kryteria podrzędne to typ definicji materiału. Dzięki kryteriom podrzędnym objętość materiału jest obliczana przez połączenie wszystkich obszarów materiałów składowych w nim zawartych.

W kolejnych sekcjach opisano kilka przypadków, w których można zastosować kryteria podrzędne.

Nakładające się materiały

Na następującym rysunku pokazano sytuację nakładających się materiałów, którą można rozwiązać, stosując kryteria podrzędne.

(1) stanowi górę obiektu Teren istniejący, (2) górę obiektu Podłoże, a (3) górę obiektu Podkład skalny.

Aby zdefiniować materiały dla tej sytuacji, można użyć następującego kryterium podrzędnego:

Definicja materiału 1

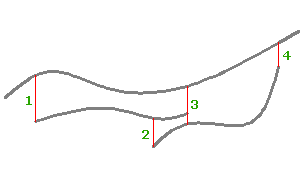

Aby obliczyć objętości w tej sytuacji, program Autodesk Civil 3D dodaje pionowe połączenia (liczby od 1 do 4), tworząc zamknięte obwiednie, jak pokazano na następującym rysunku.

Następnie kryteria podrzędne są stosowane w poniższy sposób, gdzie (1) jest kryterium podrzędnym 1 (poniżej terenu istniejącego, powyżej podłoża, powyżej podkładu skalnego), a (2) to kryterium podrzędne 2 (poniżej terenu istniejącego, powyżej podkładu skalnego).

Nienakładające się materiały

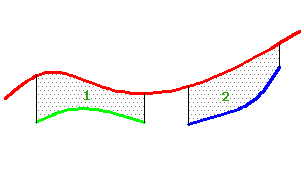

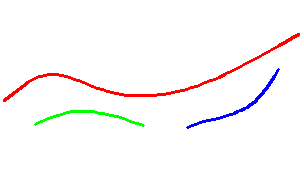

To samo kryterium podrzędne można zastosować w przypadkach nienakładających się materiałów, jak pokazano na następującym rysunku.

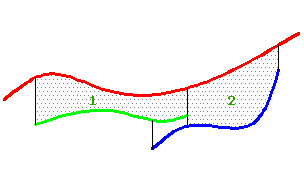

Następnie w podany sposób są stosowane kryteria podrzędne. (1) jest kryterium podrzędnym 1 (poniżej terenu istniejącego, powyżej podłoża), a (2) to kryterium podrzędne 2 (poniżej terenu istniejącego, powyżej podkładu skalnego).

Przecinające się materiały

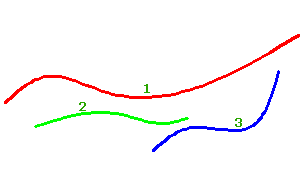

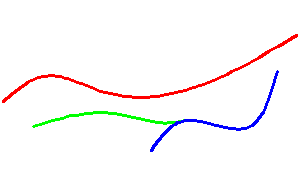

Przypadek przecinających się materiałów pokazano na następującym rysunku.

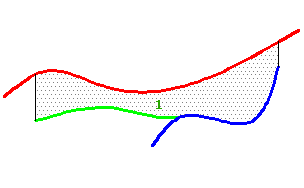

Ponieważ w tym przypadku powierzchnie Podłoże i Podkład skalny przecinają się, tę sytuację można rozwiązać kryterium podrzędnym z użyciem 3 powierzchni: Poniżej terenu istniejącego, Powyżej podłoża i Powyżej podkładu skalnego.
Uwaga: W niektórych przypadkach, na przykład gdy występuje odstęp między powierzchniami podłoża i podkładu skalnego, może być konieczne dodanie drugiego kryterium podrzędnego, w którym są używane 2 powierzchnie: Poniżej istniejącego terenu i Powyżej podkładu skalnego.

Materiały w sytuacjach nawisów

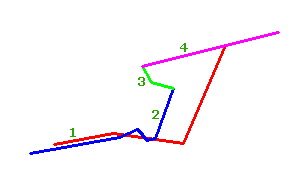

Na następującym rysunku przedstawiono przypadek materiału wybranego w skale w sytuacji nawisu, gdzie (1) to Odniesienie, (2) to Podkład skalny, (3) to Skała — pod, a (4) to Skała — góra.

Aby rozwiązać tę sytuację, należy zdefiniować następujące kryteria podrzędne:

Definicja materiału wybranego w skale

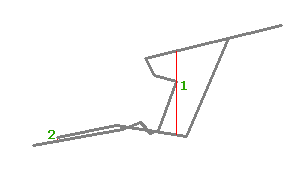

Aby obliczyć objętości w tej sytuacji, program Autodesk Civil 3D dodaje pionowe połączenia (liczby od 1 do 2), tworząc zamknięte obwiednie, jak pokazano na następującym rysunku.

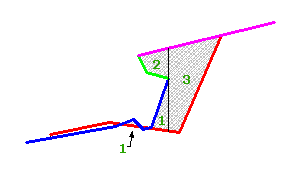

Następnie kryteria podrzędne są stosowane w poniższy sposób, gdzie (1) jest kryterium podrzędnym 1 (powyżej odniesienia, poniżej podkładu skalnego, poniżej skała — pod, poniżej skała— góra), (2) jest kryterium podrzędnym 2 (powyżej skała — pod, poniżej skała— góra, powyżej podkładu skalnego, powyżej odniesienia), a (3) jest kryterium podrzędnym 3 (powyżej odniesienia, poniżej skała— góra).

Objętości dla tych trzech kryteriów podrzędnych są następnie łączone, tworząc sumę materiału Skała wybrana dla każdej pikiety.
