Karta Linia trasowania toru zwrotnego (okno dialogowe Tworzenie rozjazdu)

Karta Linia trasowania toru zwrotnego służy do określania nazwy linii trasowania toru zwrotnego lub scalania linii trasowania toru zwrotnego rozjazdu z istniejącą linią trasowania.

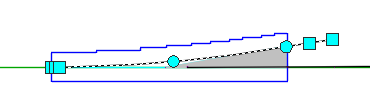

Podczas tworzenia rozjazdu linia trasowania toru zwrotnego jest używana do połączenia rozjazdu z inną kolejową linią trasowania na rysunku. Przykładowo linia trasowania toru zwrotnego w następującym rozjeździe jest podświetlona poniżej.

Uwaga: Aby sterować długością, o jaką linia trasowania toru zwrotnego wykracza poza teoretyczny trójkąt rozjazdu, zmień wartość Wydłużenie na karcie Zawartość. Tę wartość można zmienić po utworzeniu rozjazdu za pomocą palety Właściwości programu AutoCAD.

Linia trasowania toru zwrotnego

Scal z istniejącą linią trasowania
Umożliwia określenie, czy linia trasowania rozjazdu zostanie scalona z istniejącą linią trasowania. Aby uzyskać więcej informacji dotyczących pracy ze scaloną linią trasowania, zobacz temat Ręczne łączenie rozjazdu kolejowego ze scaloną linią trasowania lub profilem.
  • Jeśli to pole wyboru jest zaznaczone, użyj pola Linia trasowania poniżej, aby określić linię trasowania do scalenia.
  • Jeśli to pole wyboru nie jest zaznaczone, użyj pola Linia trasowania poniżej, aby określić nazwę linii trasowania toru zwrotnego.
Linia trasowania

Umożliwia określenie nazwy linii trasowania do scalenia lub nazwę nowej linii trasowania toru zwrotnego.

  • Jeśli pole wyboru Scal z istniejącą linią trasowania jest zaznaczone, to pole określa docelową linię trasowania, z którą zostanie scalona linia trasowania toru zwrotnego. Kliknij listę rozwijaną, aby określić linię trasowania, lub kliknij przycisk , aby wybrać linię trasowania na rysunku.
  • Jeśli pole wyboru Scal z istniejącą linią trasowania nie jest zaznaczone, to pole określa nazwę nowej linii trasowania toru zwrotnego, która zostanie utworzona. Wprowadź nazwę lub kliknij przycisk , aby wprowadzić zmiany w oknie dialogowym Szablon nazwy.
