Odwracanie kierunku linii trasowania

Aby odwrócić kierunek linii trasowania

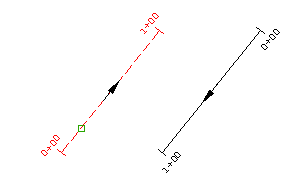

Można odwrócić kierunek i pikietaż linii trasowania.

Wszystkie obiekty zależne od linii trasowania (takie jak profile, przekroje, linie próbkowania, przekroje, obiekty korytarza i przechyłka) również zostaną zaktualizowane.

Kierunek linii trasowania może być zmieniany wyłącznie dla ciągłej linii trasowania.

Ważne: Użycie tego polecenia spowoduje ponowne przetworzenie wszystkich obiektów, które odwołują się do danej linii trasowania (profile, przekroje, przykładowe linie, obiekty typu korytarz i przechyłka). Zaleca się używanie tego polecenia jedynie we wczesnych fazach procesu projektowania.

• Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńPrzeciwny kierunek Wyszukiwanie .

Aby odwrócić kierunek podelementu linii trasowania

Odwróć kierunek niepołączonej linii ustalonej lub elementu łuku.

To polecenie działa tylko w przypadku ustalonych elementów, które nie są częścią rozwiązanej geometrii linii trasowania. Aby odwrócić kierunek całej linii trasowania, użyj polecenia ReverseAlignDirection.

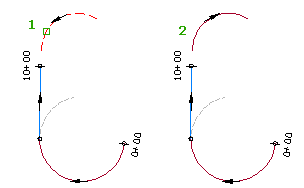

Po dodaniu podelementu linii trasowania do istniejącej linii trasowania kierunek podelementu zostaje określony na podstawie kierunku, w którym został on narysowany. Jeśli kierunki podelementu i linii trasowania są różne, podelement nie może stać się częścią rozwiązanej geometrii linii trasowania. Nie można umieścić podelementu w pikietażu linii trasowania ani opatrzyć etykietami, jeśli jego kierunek nie jest zgodny z kierunkiem linii trasowania.

1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij opcję Odwróć kierunek podelementów .
3. W oknie rysunku kliknij podelement linii trasowania.
