Informacje o właściwościach stylów etykiet po ich przeciągnięciu

Do definiowania widoczności linii odniesienia i właściwości przeciągniętego tekstu etykiety służy karta Stan po przeciągnięciu w oknie dialogowym Edytora stylów etykiet.

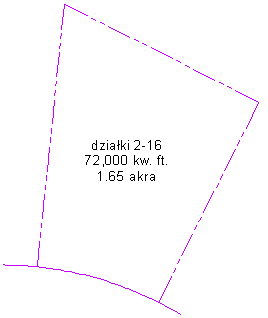

Domyślne położenie etykiety

Przeciągnięta etykieta z linią odniesienia

Linia odniesienia pozostaje dołączona do oryginalnego punktu wstawienia etykiety i zostaje rozciągnięta do nowego położenia etykiety. Linia odniesienia może mieć grot strzałki i być linią prostą lub łukiem (splajnem).

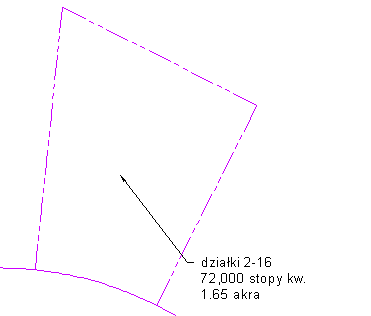

Prosta linia odniesienia

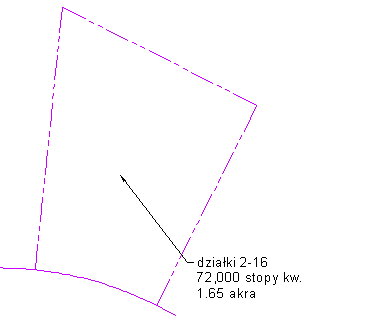

Linia odniesienia w postaci splajnu

Tekst przeciągniętej etykiety ustawiany jest piętrowo zgodnie z ustawieniami określonymi na karcie Stan po przeciągnięciu okna Edytora stylów etykiet.

Przeciągnięty tekst etykiety może być wyświetlany w takiej formie, w jakiej został oryginalnie skomponowany, lub jako tekst piętrowy; jak pokazano na poniższych rysunkach.

Etykieta „Wg kompozycji”

Etykieta piętrowa

Z tekstu piętrowego usuwane są wszystkie bloki, linie i strzałki kierunku.

Tekst etykiety jest wyrównywany do lewej, gdy linia odniesienia znajduje się po lewej stronie tekstu i odwrotnie — tekst jest wyrównywany do prawej, gdy linia odniesienia znajduje się po prawej stronie, zgodnie z poniższym rysunkiem.

Tekst etykiety można jednak ustawić w taki sposób, aby był zawsze wyrównywany do lewej, jak pokazano na poniższym rysunku.

Uwaga: Po ustawieniu opcji wyświetlania przeciągniętego komponentu etykiety Wg kompozycji wszystkie właściwości Komponenty po przeciągnięciu są niedostępne do edycji. Zmianę umieszczenia linii odniesienia dla etykiet „Wg kompozycji” przeprowadza się przez edycję ustawień dołączenia tekstu, punktów zakotwiczenia i odsunięcia na karcie Układ.

Ćwiczenie z samouczka: Zmiana stanu po przeciągnięciu etykiety
