Dopasowanie głębokości rurociągu

Można zmienić głębokość rurociągu lub przekroju rurociągu, dopasowując odsunięcia.

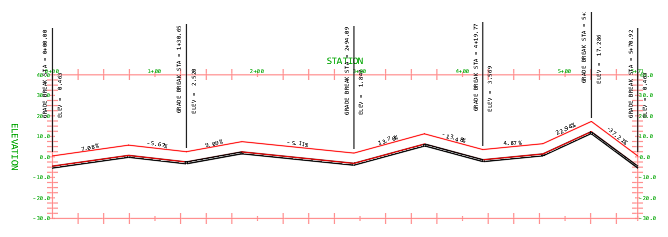

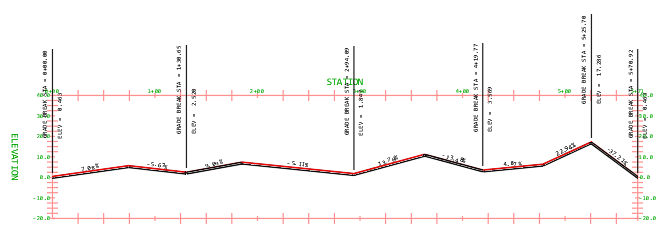

Chociaż w widoku profilu można ręcznie dostosować głębokość rurociągu za pomocą uchwytów rurociągu, w wielu przypadkach liczba skojarzonych części i pionowych punktów przecięcia sprawia, ze może to być czasochłonne. Można jednak zmienić głębokość rurociągu, dostosowując jego odsunięcia do jego płaszczyzny odniesienia. W poniższych przykładach rurociąg jest ustawiony na Odsunięcie przy złączce i podąża za profilem odniesienia.

Zmiana odsunięcia

    Aby odsunąć cały rurociąg, należy otworzyć okno dialogowe Ustawienia profilu rurociągu.

  1. Wybierz rurociąg w widoku profilu, a następnie kliknij przycisk Profil rurociągu na panelu Zmień.
  2. Wprowadź odległość odsunięcia i wybierz opcję Aktualizuj dynamicznie na karcie Ogólne w oknie dialogowym Ustawienia profilu rurociągu.
  3. Sprawdź, czy profil odniesienia dla rurociągu jest poprawny.
  4. Sprawdź, czy w polu Narysuj profil w jest wybrana opcja Tylko aktualizacja.
  5. Kliknij przycisk OK.
  6. Rurociąg zostanie dopasowany do określonego odsunięcia.

Praca z zakresami pikiet

W niektórych przypadkach przekroje rurociągu mogą wymagać innego odsunięcia. W tym celu można określić zakresy pikiet dla rurociągu.
  1. Wybierz rurociąg w widoku profilu, a następnie kliknij przycisk Profil rurociągu na panelu Zmień.
  2. Na karcie Nadpisania kliknij przycisk , aby dodać co najmniej jeden zakres pikiet, który zostanie wyświetlony na liście jako wiersz.
  3. Zdefiniuj pikietę początkową i pikietę końcową dla każdego utworzonego zakresu.
    Uwaga: Niepotrzebne zakresy pikiet można usunąć, wybierając je z listy i klikając przycisk .
  4. Usuń zaznaczenie pola Dynamiczny obok zakresów pikiet z odsunięciem, które chcesz edytować ręcznie. Wybierz opcję Dynamiczny dla tych zakresów pikiet, które będą używać domyślnego odsunięcia i pozostaną dynamiczne względem profilu odniesienia.
    Uwaga: Jeśli nie usuniesz zaznaczenia pola wyboru Dynamiczny, a następnie ręcznie wyedytujesz rurociąg w zakresie, pole wyboru zostanie wyczyszczone automatycznie.
  5. W kolumnie Odległość wprowadź nadpisania odsunięcia dla określonych zakresów pikiet.
  6. W kolumnie Styl określ style odsunięcia dla określonych zakresów pikiet. Można wybrać opcję Długość cięcia lub Odsunięcie przy złączce.
  7. Opcjonalnie zaznacz pole wyboru Wyczyść wierzchołki, aby usunąć wierzchołki z nadpisanych zakresów pikiet, które nie są dynamiczne i nie mają kolan pionowych.
  8. Na karcie Ogólne sprawdź, czy profil odniesienia dla rurociągu jest prawidłowy.
  9. Sprawdź, czy w polu Narysuj profil w jest wybrana opcja Tylko aktualizacja.
  10. Kliknij przycisk OK.
  11. Użyj uchwytów, aby ręcznie edytować wartości odsunięcia w statycznym zakresie pikiet.
