Dodawanie swobodnych stycznych do profili

Dodawanie swobodnej stycznej pionowej o określonym nachyleniu i długości

Swobodną styczną pionową można dodać, określając jej nachylenie i długość.

  1. Kliknij profil. Kliknij kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu profilu kliknij opcję Styczna swobodna (nachylenie, długość).
  3. Wybierz łuk ustalony lub swobodny, do którego chcesz dołączyć styczną.
  4. Określ nachylenie.
  5. Określ długość.
    Podane nachylenie zostanie zachowane podczas edycji za pomocą uchwytów długości tych stycznych.

Aby dodać swobodną styczną pionową z określonym punktem wymuszającym

Istnieje możliwość dodania swobodnej stycznej pionowej poprzez określenie elementu dołączonego i punktu wymuszającego

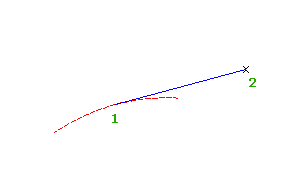

Na rysunku pokazano styczną swobodną biegnącą od dołączonego elementu (1) do punktu wymuszającego (2).

  1. Kliknij profil. Kliknij kolejno kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu profilu kliknij przycisk Styczna swobodna (punkt przechodni).
  3. Określ łuk stały lub swobodny, do którego chcesz dołączyć styczną.
  4. Określ punkt przechodni.

Dodawanie swobodnej stycznej pionowej według najlepszego dopasowania

Element według najlepszego dopasowania można określić za pomocą serii punktów programu Autodesk Civil 3D, punktów programu AutoCAD, istniejących elementów lub przez wskazywanie punktów kliknięciem na ekranie.

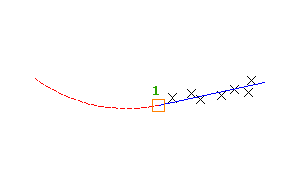

Na rysunku pokazano swobodną styczną pionową utworzoną według najlepszego dopasowania od istniejącego punktu końcowego (1). Symbole X oznaczają punkty danych użyte do utworzenia elementu.

Uwaga: Każdy element profilu z najlepszym dopasowaniem rysowany jest do zestawu skali pionowej w stylu widoku profilu. Aby utworzyć element z dokładnym dopasowaniem, ustaw wartość Przeskalowanie pionowe na 1000 w celu dopasowania do skali poziomej widoku profilu.
  1. Ustaw wartość Przeskalowanie pionowe stylu widoku profilu na 1.0000.
  2. Kliknij profil. Kliknij kolejno kartę Profilpanel Zmień profilEdytor geometrii Wyszukiwanie .
  3. W pasku narzędzi Narzędzia układu profilu kliknij przycisk Styczna swobodna — najlepsze dopasowanie.
  4. Wybierz istniejący ustalony lub swobodny profil, do którego ma być dołączona styczna według najlepszego dopasowania.
  5. W oknie dialogowym Styczna według najlepszego dopasowania wybierz jedną z następujących opcji:
    • Z punktów COGO. W widoku planu wybierz co najmniej dwa punkty. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.
    • Kliknięciem w ekran. Wybierz punkt początkowy i co najmniej jeden inny punkt. Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.
    • Z obiektów. Określ ustawienia teselacji i tolerancji strzałki. Można wybrać jeden lub kilka typów elementów wyświetlonych w wierszu polecenia. Jeśli wybrano element profilu, określ początkową i końcową pikietę w oknie dialogowym Określ zakres pikiet.
    Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są symbole X oznaczające punkty regresji oraz tymczasowa linia przerywana. Naciśnij klawisz Enter, aby zakończyć polecenie.
  6. W widoku planu wybierz co najmniej dwa punkty. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.

    W miarę wybierania kolejnych punktów w widoku planu poszczególne punkty regresji są oznaczane symbolami X, a w widoku profilu jest wyświetlana tymczasowa styczna narysowana linią kreskowaną.

  7. Naciśnij klawisz Enter, aby zakończyć polecenie.
  8. Aby zmodyfikować punkty regresji, w oknie Panorama użyj opcji Dane regresji.

    Podświetlenie wiersza w perspektywie Dane regresji powoduje, że odpowiadający mu punkt regresji w oknie rysunku zostaje podświetlony na czerwono.

  9. Utwórz styczną:
    • Kliknij ikonę , aby utworzyć styczną i pozostawić otwartą perspektywę Dane regresji.
    • Kliknij ikonę , aby utworzyć styczną i zamknąć perspektywę Dane regresji.
