Przypisywanie rzędnych linii charakterystycznej podczas tworzenia linii charakterystycznych z obiektów

Podczas tworzenia linii charakterystycznej można ręcznie wprowadzić rzędną bądź przypisać rzędne z powierzchni lub skarpy.

Ćwiczenie z samouczka: Tworzenie linii charakterystycznych

Aby przypisać rzędne linii charakterystycznej z powierzchni

  1. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijaną Linia charakterystycznaUtwórz linie charakterystyczne z obiektów Wyszukiwanie .
  2. W oknie dialogowym Utwórz linie charakterystyczne zaznacz pole wyboru Przypisz rzędne i kliknij przycisk OK.

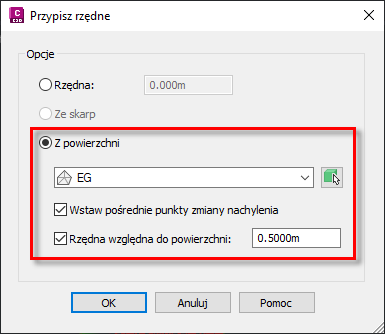

  3. W oknie dialogowym Przypisz rzędne wybierz opcję Z powierzchni.
    Uwaga: Jeśli na rysunku nie ma żadnych powierzchni, opcja Z powierzchni będzie niedostępna.
  4. Wybierz na liście powierzchnię lub kliknij ikonę strzałki, aby wybrać ją na rysunku.
  5. Zaznacz pole wyboru Wstaw pośrednie punkty zmiany nachylenia, aby wstawić pośrednie zmiany nachylenia w miejscu przecięcia elementu z liniami TIN powierzchni. W tych miejscach tworzone są dodatkowe punkty rzędnych.
  6. Aby linia charakterystyczna pozostała względna do powierzchni, zaznacz pole wyboru Rzędna względna do powierzchni i opcjonalnie wprowadź dodatnią lub ujemną wartość odsunięcia w polu edycji. Więcej informacji zawiera temat Informacje o względnych liniach charakterystycznych.

Aby ręcznie przypisać rzędne linii charakterystycznej

  1. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijaną Linia charakterystycznaUtwórz linie charakterystyczne z obiektów Wyszukiwanie .
  2. W oknie dialogowym Utwórz linie charakterystyczne zaznacz pole wyboru Przypisz rzędne i kliknij przycisk OK.
  3. W oknie dialogowym Przypisz rzędne wprowadź rzędną w polu edycji, wybierz opcję Rzędna i kliknij przycisk OK. W przypadku obiektu zawierającego polilinie 3D o różnych rzędnych pierwszy punkt będzie ustawiony na określoną rzędną, a punkty pozostałe zostaną podniesione/obniżone o taką samą relatywną wielkość w celu zachowania różnic rzędnych między punktami.

Aby przypisać rzędne linii charakterystycznej ze skarpy bieżącego obszaru

  1. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijaną Linia charakterystycznaUtwórz linie charakterystyczne z obiektów Wyszukiwanie .
  2. W oknie dialogowym Utwórz linie charakterystyczne zaznacz pole wyboru Przypisz rzędne i kliknij przycisk OK.
  3. W oknie dialogowym Przypisz rzędne wybierz opcję Ze skarpy. Ta opcja jest podobna do opcji Z powierzchni. Jednakże w tym przypadku rzędne pobierane są bezpośrednio z dowolnej skarpy, która znajduje się w obszarze, w którym linia charakterystyczna ma zostać utworzona.
    Uwaga: Jeśli na rysunku nie ma żadnych skarp, opcja Ze skarpy jest niedostępna.
  4. Zaznacz pole wyboru Wstaw pośrednie punkty zmiany nachylenia, aby wstawić pośrednie zmiany nachylenia w miejscu przecięcia elementu z liniami TIN powierzchni. W miejscach przecięć zostaną utworzone punkty rzędnych.
