Tworzenie linii trasowania odsunięcia i skojarzonych profili

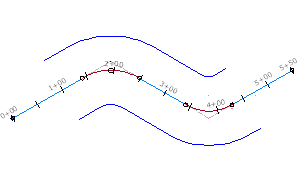

Podczas jednej operacji można utworzyć wiele linii trasowania odsunięcia i skojarzone profile na jednym lub obu końcach macierzystej linii trasowania. Odległość odsunięcia jest określana osobno dla lewej i prawej strony.

Strony lewa i prawa są określane z pozycji skierowanej w stronę końca macierzystej linii trasowania.

Linie trasowania odsunięcia zachowują w przypadku edycji macierzystej linii trasowania odległość odsunięcia. Jedynym atrybutem geometrycznym linii trasowania odsunięcia, który można edytować bezpośrednio, jest odległość odsunięcia.

  1. Kliknij kolejno kartę Startpanel Utwórz projektlistę rozwijaną Linia trasowaniaUtwórz linię trasowania odsunięcia Wyszukiwanie .
  2. W oknie dialogowym Utwórz linię trasowania odsunięcia wybierz następujące atrybuty:
    • Macierzysta linia trasowania
    • Szablon nazw
    • Zakres pikiet dla odsunięcia
    • Liczbę odsunięć z każdej strony
    • Odległość przyrostową odsunięcia z każdej strony.
  3. Na karcie Ogólne wprowadź obszar, styl linii trasowania, warstwę i zestaw etykiet dla linii trasowania odsunięcia.
  4. Jeśli chcesz zastosować kryteria poszerzenia do linii trasowania odsunięcia, kliknij kartę Kryteria poszerzenia. Zaznacz pole wyboru Dodaj poszerzenie wokół łuków, a następnie wybierz kryteria dla projektu.
  5. Jeśli chcesz utworzyć profile odsunięcia, kliknij kartę Utwórz profil odsunięcia. Zaznacz pole wyboru Utwórz profile dla linii trasowania odsunięcia i określ ustawienia dla profili.

    Profile odsunięcia można nałożyć na istniejący widok profilu. Aby uzyskać więcej informacji, zobacz temat Karta Utwórz profil odsunięcia (okno dialogowe Utwórz linie trasowania odsunięcia).

  6. Kliknij przycisk OK.

    Linie trasowania odsunięcia są dodawane do kolekcji Linie trasowania odsunięcia w Nawigatorze. Profile odsunięcia są tworzone w kolekcji Profile wewnątrz nazwanej kolekcji linii trasowania odsunięcia.

    Domyślnie profile są dynamiczne i mają pojedynczą wartość nachylenia poprzecznego. Można dodać regiony nachylenia poprzecznego lub zmienić właściwość aktualizacji na tryb statyczny przez zmodyfikowanie właściwości profilu odsunięcia.
