Można tworzyć dynamiczne profile odsunięcia za pomocą tego samego polecenia, które służy do tworzenia linii trasowania odsunięcia. Pojedyncze domyślne nachylenie poprzeczne jest określane podczas tworzenia profili odsunięcia. Po utworzeniu profili odsunięcia można przypisać do profili regiony z innym nachyleniem poprzecznym poprzez zmodyfikowanie właściwości profilu.
Tworzenie profili odsunięcia dynamicznego
- Użyj polecenia Utwórz linię trasowania odsunięcia i zaznacz pole wyboru Utwórz profile dla linii trasowania odsunięcia na karcie Utwórz profil odsunięcia.
- Kliknij przycisk OK.

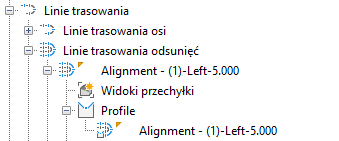

Linie trasowania odsunięcia są dodawane do kolekcji Linie trasowania odsunięcia w Nawigatorze. Profile odsunięcia są tworzone w kolekcji Profile wewnątrz nazwanej kolekcji linii trasowania odsunięcia.
Domyślnie profile są dynamiczne i mają pojedynczą wartość nachylenia poprzecznego. Można dodać regiony nachylenia poprzecznego lub zmienić właściwość aktualizacji na tryb statyczny przez zmodyfikowanie właściwości profilu odsunięcia.
Modyfikowanie profili odsunięcia dynamicznego
- Wstaw profil odsunięcia do własnego widoku profilu. Podczas tworzenia widoku profilu przy użyciu polecenia Utwórz widok profilu wybierz linię trasowania odsunięcia jako linię trasowania na stronie Ogólne.
Uwaga: Geometria łuku pionowego profilu odsunięcia jest wyświetlana jako posegmentowana w nałożonych widokach profili, dlatego zalecane jest wstawienie profilu odsunięcia do własnego widoku profilu.
- Wybierz profil odsunięcia na rysunku.
- Kliknij prawym przyciskiem myszy i kliknij polecenie Właściwości profilu odsunięcia, aby wyświetlić okno dialogowe Właściwości profilu.
- Kliknij kartę Parametry odsunięcia, a następnie dodaj i edytuj nachylenia poprzeczne zgodnie z potrzebami, używając opcji
Obszary nachylone poprzecznie.
Więcej informacji na temat sposobu reprezentowania geometrii profilu odsunięcia znajduje się w temacie Informacje o tworzeniu profili odsunięcia.
Uwaga:
Do edycji nachylenia poprzecznego można użyć obszarów nachylonych poprzecznie. Obszary nachylenia poprzecznego nie mają na celu zastąpienie przechyłki.
- Kliknij przycisk OK.
