Aby utworzyć elastyczne i łatwe w konfiguracji modele 3D korytarzy, takich jak drogi, autostrady czy linie kolejowe, można użyć modelowania korytarza programu Autodesk Civil 3D.
Model korytarza jest tworzony na podstawie i z użyciem wielu obiektów oraz danych programu Autodesk Civil 3D takich jak podzespoły, zespoły, powierzchnie, linie charakterystyczne, linie trasowania i profile. Korytarz zarządza danymi, wiążąc różne zespoły (zastosowane do różnych zakresów pikiet) z liniami bazowymi i ich profilami końcowymi.
Korytarze pozostają na rysunku programu AutoCAD jako obiekty o nazwie AeccCorridor. Obiekty korytarza zawierają geometrię korpusu korytarza, linie charakterystyczne wzdłużne, osadzone powierzchnie, obsługę renderowania i obsługę kreskowania nachylenia.
Poniższe elementy mogą być definiowane i wyświetlane przez korytarz:
- Linia charakterystyczna, łącząca ze sobą kody punktów, które definiowane są w podzespołach (używanych do tworzenia zespołów).
- Powierzchnie, z użyciem kodów powiązań i linii charakterystycznych.

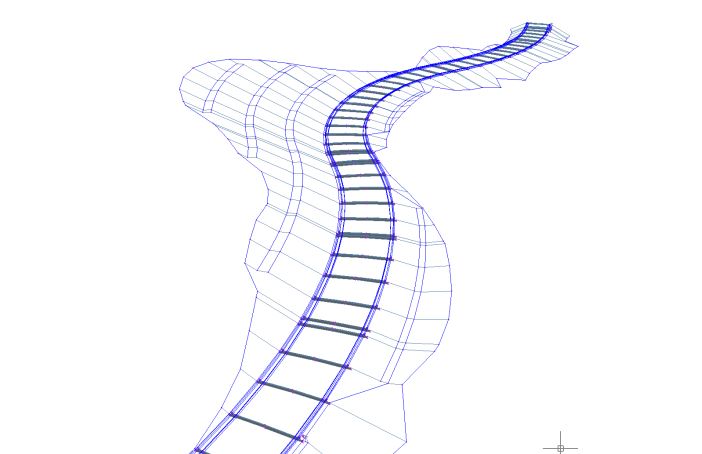

Obiekty korytarzy są tworzone na podstawie linii bazowej (linia trasowania lub linia charakterystyczna), umieszczając dwuwymiarowe przekroje (zespoły) w położeniach przyrostowych i tworząc pasujące skarpy sięgające modelu powierzchni przy każdym położeniu przyrostowym.

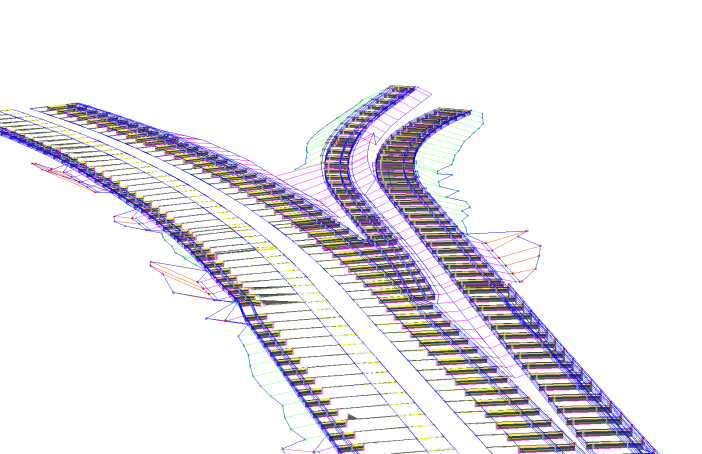

Można również tworzyć korytarze z wieloma liniami bazowymi, co umożliwia tworzenie bardziej złożonych konstrukcji, takich jak przecięcia.
Korytarze tworzy się na podstawie istniejących obiektów programu Autodesk Civil 3D, w tym:
- Poziome linie bazowe (linie trasowania lub linie charakterystyczne). Używany przez korytarz jako jego oś.
- Pionowe linie bazowe(profile lub linie charakterystyczne). Opcja używana do definiowania rzędnych powierzchni wzdłuż poziomej linii bazowej.
- Powierzchnie. Opcja używana do definiowania rzędnych wzdłuż linii bazowych (z zastosowaniem profili lub linii charakterystycznych) oraz jako obiektów docelowych korytarza. .
- Podzespoły. Podstawowy komponent modelu korytarza. Podzespoły definiują geometrię przekroju (zespołu) korytarza. Na przykład typowa jezdnia może się składać z utwardzonych pasów ruchu (po obu stronach osi), utwardzonego pobocza, ścieku i krawężnika oraz profilowania pasa przydrożnego. Trzy części są definiowane niezależnie jako podzespoły. Aby sporządzić typowy zespół i zastosować ten sam zespół dla zakresu pikiet wzdłuż poziomej linii bazowej, można złożyć dowolny typ podzespołu.
- Zespoły. Przedstaw typowy przekrój korytarza. Zespoły zawierają jeden lub więcej połączonych ze sobą podzespołów.
Po utworzeniu korytarza można wyodrębnić z niego takie dane, jak powierzchnie, linie charakterystyczne (jako polilinie, linie trasowania, profile i linie charakterystyczne profilowania) oraz dane kubatury (wielkości wyjściowe).
Korytarze mają własny styl wyświetlania i dziedziczą style z własnych komponentów.
Zarządzanie i edycja korytarzy
Korytarz jest definiowany przez co najmniej jedną linię bazową i zespół, który jest stosowany w zakresie pikiet na tej linii bazowej. W wielu przypadkach korytarze będą miały różne zespoły przy różnych pikietach — w zależności od istniejącego terenu i innych względów projektu. Może także zaistnieć konieczność zbudowania modelu korytarza, który jest sterowany przez wiele linii bazowych, na przykład zawierającego obiekty skrzyżowania. Aby dodać i edytować ten typ złożoności, można skorzystać z karty Parametry dostępnej w oknie dialogowym Właściwości korytarza, na której można zmodyfikować skojarzone linie bazowe i zespoły, zmienić częstotliwość i zakres rozmieszczania zespołów oraz aktualizować obiekty docelowe.
W oknie dialogowym Właściwości korytarza można wyświetlić i/lub zmienić:
- informacje administracyjne o korytarzu, takie jak nazwa, opis i styl obiektu
- takie parametry, jak linie bazowe, częstotliwości i obiekty docelowe
- zestawy kodów
- linie elementów korytarza, powierzchnie, granice i wzory skarp
Dostęp do wielu poleceń edycji korytarza można również uzyskać na karcie wstążki Korytarz.
Aby wyświetlić kartę Korytarz na wstążce, wykonaj jedną z następujących czynności:
- W oknie rysunku kliknij korytarz, aby go wybrać.
- Na wstążce kliknij kartę Zmień
panel Projekt Korytarz.
- W obszarze narzędzi na karcie Nawigator kliknij korytarz prawym przyciskiem myszy, a następnie kliknij opcję Wybierz.
