Informacje na temat modelowania korytarza odnowy

Można użyć funkcji modelowania korytarza modernizacji w programie Autodesk Civil 3D, aby zoptymalizować nachylenie poprzeczne korytarzy modernizacji, takich jak drogi czy autostrady.

Tak jak w przypadku każdego innego modelu korytarza w programie Autodesk Civil 3D, model korytarza modernizacji wykorzystuje wiele obiektów i danych programu Autodesk Civil 3D, takich jak podzespoły, linie trasowania, profile, powierzchnie i obiekty docelowe. Korytarz odnowy zarządza danymi, wiążąc różne zespoły odnowy (zastosowane do różnych zakresów pikiet) z liniami bazowymi i ich profilami końcowymi.

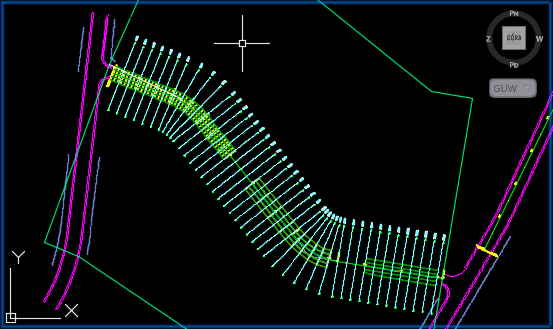

Po utworzeniu modelu korytarza odnowy, nazwa korytarza jest wyświetlana w kolekcji korytarzy na karcie Nawigator. Można dokonać edycji modelu, takich jak w przypadku standardowego modelu korytarza. Można też dodać dodatkowe podzespoły inne niż podzespoły odnowy do korytarza. Aby uzyskać więcej informacji, zobacz temat Informacje o podzespołach.

Podobnie, kolejne operacje, które są dostępne dla standardowego modelu korytarza, są dostępne dla modelu korytarza odnowy. Można na przykład:

Zobacz Informacje o modelowaniu korytarza, aby uzyskać więcej informacji.

Jednak proces roboczy tworzenia korytarza odnowy jest nieco inny niż standardowy proces roboczy służący do utworzenia innych modeli korytarza. Aby utworzyć obiekt korytarza odnowy, należy określić styl korytarza, warstwę korytarza, linię bazową (linię trasowania i profil), pikiety początkowe i końcowe regionu odnowy oraz powierzchnię docelową. Następnie należy użyć palety Parametry odnowy, aby określić dane wejściowe i właściwości pasa ruchu, i zmodyfikować parametry wejściowe odnowy, takie jak linie trasowania nachylenia poprzecznego oraz parametry frezowania i niwelowania. Po zastosowaniu parametrów modernizacji do korytarza modernizacji program Autodesk Civil 3D automatycznie utworzy zespół dla korytarza modernizacji i automatycznie przypisze odpowiednie podzespoły optymalizacji modernizacji i/lub nachylenia poprzecznego do regionów korytarza modernizacji. Można przejrzeć zespół, który został utworzony podczas stosowania parametrów odnowy do korytarza odnowy, w oknie dialogowym Właściwości korytarza. Można również przejrzeć podzespoły odnowy, które zostały przypisane do zespołu odnowy dla korytarza odnowy, w oknie dialogowym Właściwości zespołu.

Program Autodesk Civil 3D wybierze spośród poniższych podzespołów optymalizacji modernizacji i/lub nachylenia poprzecznego podczas przypisywania podzespołów do korytarza modernizacji. Zauważ, że dostępne są podzespoły odnowy i/lub nachylenia poprzecznego z koroną, jak i płaskie (inaczej: bez korony):

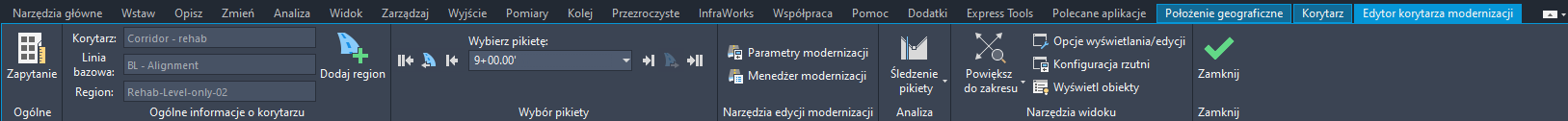

Karta wstążki Edytor korytarza odnowy

Po wybraniu regionu korytarza modernizacji wyświetlana jest karta wstążki Edytor korytarza modernizacji, a paleta Parametry modernizacji jest automatycznie dokowana po prawej stronie okna aplikacji Autodesk Civil 3D. Zobacz Aby dokonać edycji istniejącego korytarza odnowy, aby uzyskać informacje na temat tworzenia i/lub wyboru regionów korytarza odnowy.
Za pomocą karty wstążki Edytor korytarza odnowy można wykonywać następujące czynności:
  • Dodawać regiony odnowy do korytarza odnowy.
  • Nawigować między pikietami w wybranym regionie korytarza odnowy.
  • Otwierać paletę Parametry odnowy.
  • Otwierać Menedżera odnowy, zmieniać zaakceptowane nachylenia i generować raporty.
  • Modyfikować wyświetlanie linii śledzenia pikiety w rzutni.
  • Konfigurować opcje śledzenia pikiety.
  • Powiększać do zakresów, powiększać do odsunięcia i rzędnej lub powiększać do podzespołu.
  • Modyfikować opcje wyświetlania/edycji przekroju korytarza.
  • Zmieniać domyślną konfigurację rzutni Edytora korytarza odnowy.
  • Zmieniać sposób wyświetlania obiektów.

Zarządzanie i edycja korytarzy odnowy

Korytarz odnowy jest definiowany przez co najmniej jedną linię bazową oraz szereg pikiet na tej linii bazowej. W wielu przypadkach korytarze odnowy będą miały różne podzespoły przy różnych pikietach, w zależności od istniejącego terenu, parametrów dopasowania pionowego, dopasowania nachylenia poprzecznego, parametrów frezowania i niwelowania oraz innych aspektów projektu. Można użyć palety Parametry odnowy, aby zmodyfikować parametry pasa ruchu i parametry wejściowe, dostosować parametry dopasowania nachylenia poprzecznego oraz parametry frezowania i niwelowania dla wybranych regionów korytarza odnowy. Po zastosowaniu parametrów odnowy do wybranego regionu korytarza odnowy, wszelkie naruszenia geometrii projektu powiązane z parametrami, które zostały zdefiniowane, zostaną wskazane graficznie na każdym przekroju. Ustaw kursor nad ikoną naruszenia w oknie widoku przekroju, aby przejrzeć naruszenia. Można również użyć Menedżera odnowy, aby przejrzeć parametry i zmodyfikować wartości zaakceptowanego nachylenia poprzecznego, co pozwala spełnić wymagania projektowe przekrój po przekroju. Zobacz Aby dokonać edycji istniejącego korytarza odnowy, aby uzyskać więcej informacji.
Uwaga: Kopiowanie parametrów pasa ruchu pomiędzy regionami odnowy nie jest obsługiwane.

Widoki przekroju korytarza odnowy

Podczas edycji istniejącego regionu korytarza modernizacji domyślnie program Autodesk Civil 3D będzie wyświetlał trzy niestandardowe rzutnie, których można użyć do przeglądania i/lub modyfikowania parametrów przekrój po przekroju, aby spełnić wymagania projektowe dla wybranych pikiet w regionach korytarza modernizacji. Zobacz temat Informacje o przekrojach korytarza odnowy, aby uzyskać więcej informacji.

Generowanie raportów odnowy

Można użyć Menedżera odnowy do generowania raportów korekcji nachylenia poprzecznego oraz frezowania i niwelowania dla wybranych regionów korytarza odnowy. Za pomocą Menedżera odnowy można także przeglądać naruszenia wymagań geometrii projektu oraz modyfikować parametry odnowy przekrój po przekroju. Zobacz temat Generowanie raportów korytarza odnowy, aby uzyskać więcej informacji.
