Informacje o tworzeniu linii trasowania za pomocą narzędzi układu linii trasowania

Utwórz linie trasowania za pomocą Narzędzi układu linii trasowania.

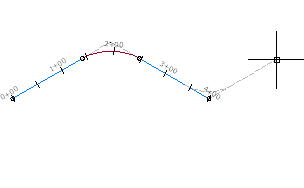

Aby utworzyć linię trasowania, użyj polecenia układu. Podaj unikalną nazwę, obszar (w razie potrzeby), styl i zestaw etykiet oraz opcje określające projektowanie w oparciu o kryteria. Następnie należy użyć Narzędzi układu linii trasowania, aby narysować linię trasowania.

Na tym pasku narzędzi udostępniono dwa typy narzędzi do tworzenia linii trasowania:

• Narzędzia rysowania odręcznego linii, łuków i krzywych przejściowych.
• Narzędzia oparte na wiązaniach, które definiują indywidualne elementy według parametrów, takich jak długość i promień.

Aby utworzyć szybki układ linii trasowania, można użyć jednego z następujących poleceń. Tworzone linie i łuki są ustalonymi elementami, które można edytować bez utraty styczności.

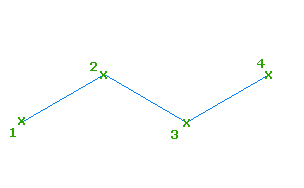

Styczna-styczna (brak łuków)

Użyj tego polecenia, aby utworzyć szybki układ linii trasowania. Określ punkty styczne przecięcia (PI). Opcjonalnie możesz później dodać łuki.

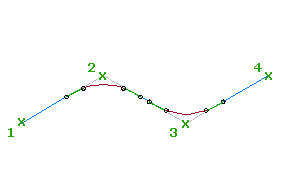

Styczna-styczna (z łukami)

To polecenie umożliwia wytyczenie linii trasowania i automatyczne utworzenie łuków w punktach przecięcia (PI). Parametry łuków są bieżącymi wartościami w oknie dialogowym Ustawienia łuku i krzywej przejściowej.

Wskazówka: Jeśli pojawi się monit dotyczący określenia kierunku, promienia lub długości, albo odsunięcia pikiet w celu określenia dowolnych punktów, można korzystać z poleceń przezroczystych. Aby uzyskać więcej informacji, zobacz temat Informacje o poleceniach przezroczystych.

Ćwiczenie: Tworzenie linii trasowania zawierającej krzywe przejściowe i łuki
