Dodano polecenie Znacznik, dzięki czemu można tworzyć elementy znakowania laserowego, wytrawiania i grawerowania.
Element znacznika

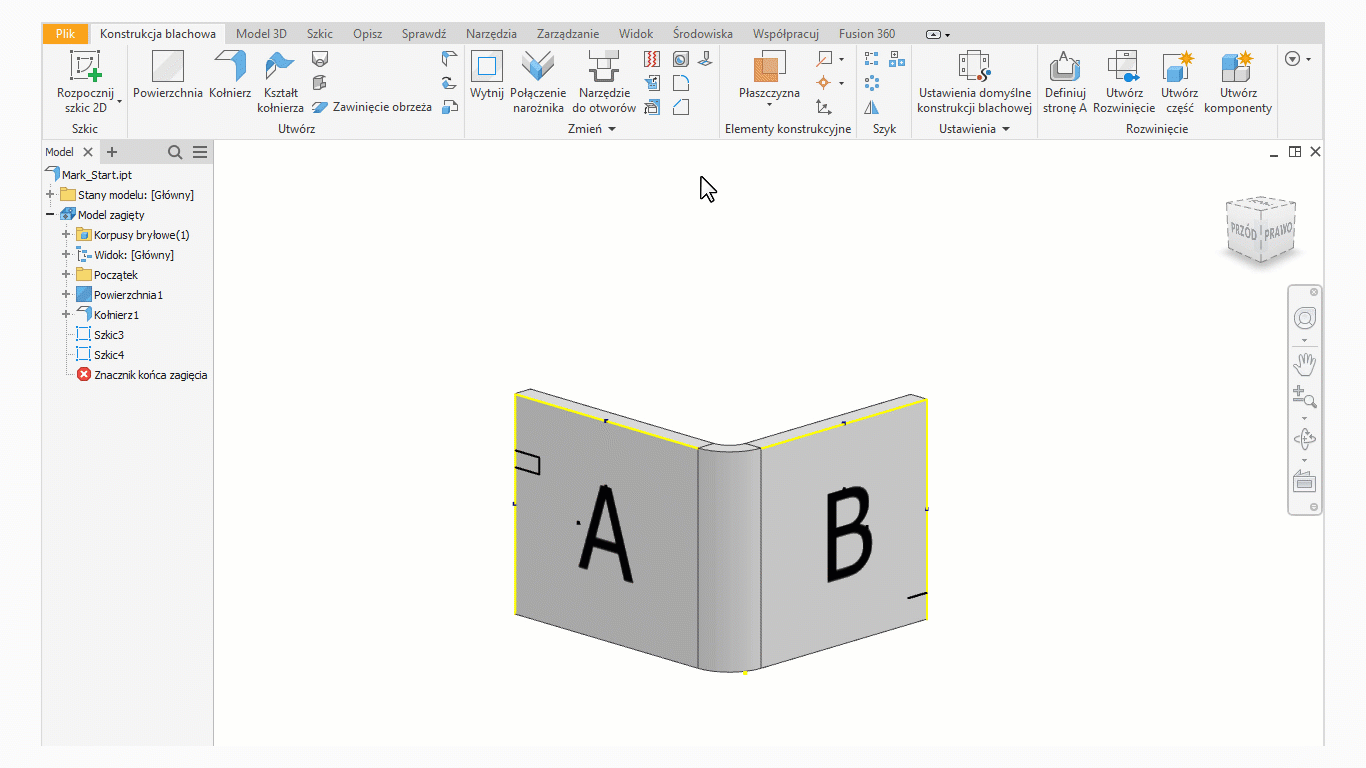

Można obecnie użyć tekstu lub geometrii szkicu, aby dodać elementy znacznika.
Użycie elementu znacznika pozwala utworzyć zawartość przedstawiającą znakowanie laserowe, wytrawianie lub grawerowanie. Elementy znaczników są wyświetlane w środowisku 2D i 3D oraz mogą być eksportowane w ramach eksportu plików DXF/DWG rozwinięcia blachy.
Elementy znaczników zdefiniowane w rozwinięciu blachy nie są uwzględniane w modelu zagiętym ani w widokach rysunku modelu zagiętego.
Zachowanie modelowania i eksportowania elementów znaczników jest sterowane przez Style znaczników. Każdy styl znacznika jest mapowany na eksportowaną warstwę znacznika w pliku DXF lub DWG. Można zdefiniować niestandardowe style znaczników, przypisać je do zbiorów wskazań w elementach znaczników i wyeksportować geometrię znacznika do określonych warstw w pliku DXF lub DWG. W przypadku używania stylów niestandardowych utworzonych w wersjach wcześniejszych niż R2023 plik stylu znacznika mark.xml musi znajdować się w folderze Design Data, aby można było użyć polecenia Znacznik.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Znakowanie powierzchni.
Styl znacznika
Właściwości eksportu znaczników zostały dodane do Edytora stylów i standardów, dzięki czemu można ustawić właściwości eksportu plików DXF/DWG w przypadku opcji Nazwa warstwy, Kolor, Rodzaj linii i Szerokość linii.
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Styl znacznika — odniesienie.
