Przegląd

Program Inventor 2023 zawiera ulepszenia sugerowane przez klientów, udoskonalone procesy robocze współpracy między produktami i ulepszenia związane ze zgodnością ze standardami.

Program Inventor 2023 zapewnia:

Ulepszenia wprowadzone na podstawie sugestii klientów: w programie Autodesk Inventor 2023 kontynuowany jest proces dodawania udoskonaleń oczekiwanych przez społeczność użytkowników programu Inventor. Ulepszenia oznaczone jako Pomysł zgłoszony na forum Inventor® Ideas w sekcji Nowości wskazują na nowe funkcje wprowadzone bezpośrednio w odpowiedzi na oczekiwania użytkowników. Podziel się swoimi pomysłami na forum Inventor Ideas.
Połączone procesy projektowe: program Autodesk Inventor 2023 rozszerza zgodność operacyjną między programem Fusion 360 i innymi aplikacjami, co znacznie ułatwia wykonywanie zadań.
Ciągłe dążenie do poprawy zgodności (standardy 2D i 3D): program Autodesk Inventor 2023 nadal zawiera ulepszenia oparte na standardach, które umożliwiają tworzenie zgodnych projektów.

Poniżej można znaleźć szczegółowe informacje dotyczące nowości.

Ulepszenia wynikające z sugestii klientów

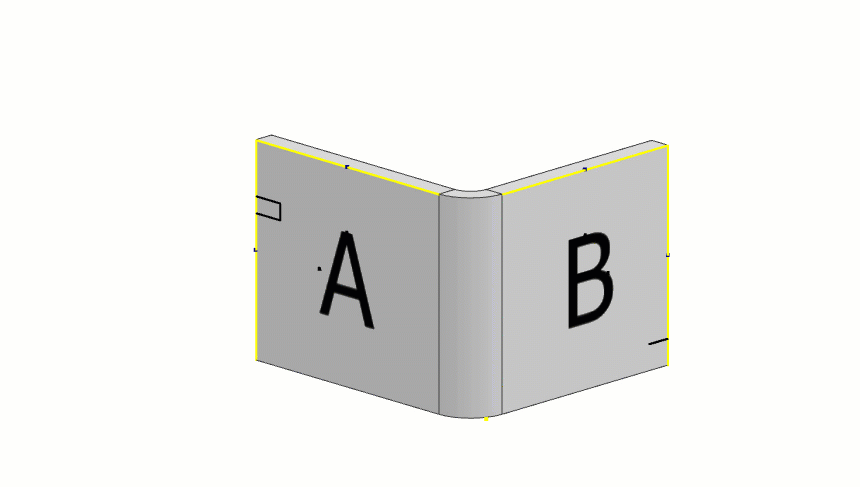

Polecenie Znacznik, nowe polecenie elementu dotyczące części znormalizowanych i konstrukcji blachowych.
- Użyj tekstu szkicu lub geometrii, aby dodać elementy oznaczania do modeli.
- Użyj opcji Style znaczników, aby sterować modelowaniem i eksportowaniem właściwości elementów znaczników. Do zarządzania stylami znaczników służy edytor stylów i standardów.
- Eksportuj do określonych warstw w plikach DXF lub DWG.
Tolerancja: stany modelu obsługują użycie unikatowych ustawień tolerancji w przypadku każdego stanu.
Tolerancja podstawowa: edytor parametrów zapewnia dostęp do tolerancji podstawowej, którą można podwyższać i synchronizować z opisami 3D w modelu i pobierać z rysunków.
- Opcja Podstawowa jest również dostępna w przypadku wymiarów szkicu.
Można również skonfigurować parametry tolerancji, tekstu i wartości logicznych w arkuszu kalkulacyjnym programu Excel i używać ich w stanach modelu, częściach iPart i zespołach iAssembly.
Zaokrąglenia: zastosuj tolerancje do parametrów zaokrąglenia.

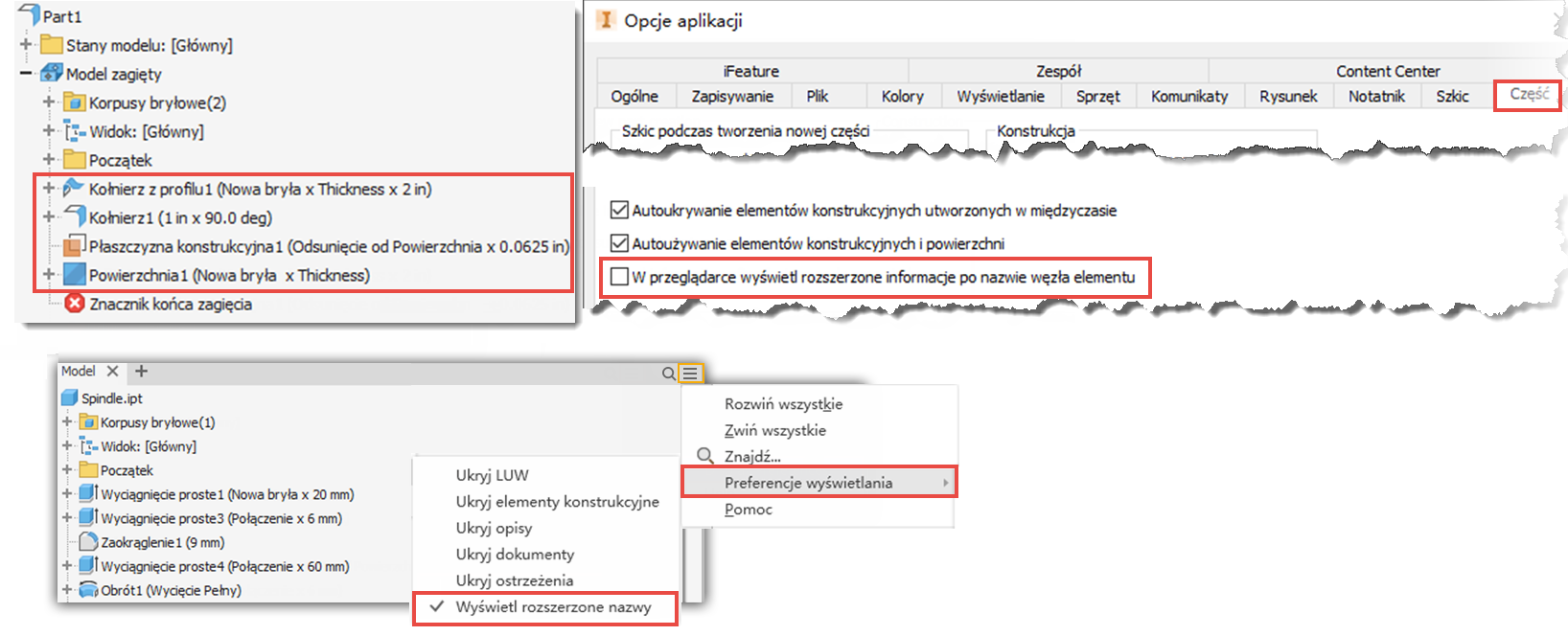

Konstrukcje blachowe: rozszerzone informacje przeglądarki są dostępne w przypadku części konstrukcji blachowych. Opcję tę można aktywować z poziomu menu Opcje aplikacji > karta Część lub z poziomu węzła przeglądarki.
Nowa opcja Szablon konstrukcji blachowej została dodana do Narzędzia > Ustawienia dokumentu > karta Modelowanie > okno dialogowe Opcje tworzenia komponentów i pozwala wybrać lub przeglądać w poszukiwaniu szablonu używanego do tworzenia nowych plików części konstrukcji blachowej.
Wyciągnięcie i obrót: wszystkie ustawienia panelu właściwości dotyczące elementów Wyciągnięcie i Obrót są zachowywane w ustawieniach wstępnych, co ułatwia ich ponowne użycie.
Format szkicu: nowa opcja „Połącz formatowanie szkicu z komponentu źródłowego” została dodana do okna dialogowego Wyprowadź. Umożliwia ona określenie, czy bloki szkicu w części pochodnej są aktualizowane, jeśli linie w części źródłowej zostaną zmienione.

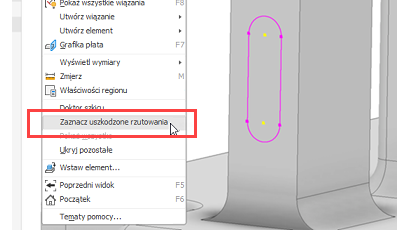

Geometria rzutowana: teraz można wybrać w szkicu całą geometrię rzutowaną bez odniesień (lub uszkodzoną), aby można ją było szybko usunąć lub sprawdzić w celu naprawy.
Tekst szkicu modelu: użyj standardowych właściwości iProperties i niestandardowych właściwości iProperties z aktywnego modelu w tekście szkicu części.
iLogic: można dodawać reguły zewnętrzne i formularze globalne do wstążki, porządkować kolejność parametrów wielowartościowych liczbowo i użyć funkcji Measure.PreciseExtents, aby uzyskać dokładniejsze wyniki w przypadku części zakrzywionych.
Zestawienie komponentów zespołu: nowe opcje ustawień zestawienia komponentów wyłączają widoczność wyłączonych komponentów i kolejno numerują elementy.
Istnieje wiele stanów wyświetlania numerów elementów zestawienia komponentów w celu wskazania różnicy między stanami normalnym, zablokowanym, nadpisanym i powielonym lub ich kombinacjami.
Stany modelu: usprawniono proces roboczy zastępowania stanów modelu przez wyłączenie nieodpowiednich poleceń, co ułatwia znajdowanie dostępnych poleceń.
Wiązania: wyłączenie wiązań jest łatwiejsze niż kiedykolwiek dzięki nowej opcji okna dialogowego. Można utworzyć wiązanie i jednocześnie wyłączyć je, a następnie włączyć wiązanie w dowolnym momencie.
Przeglądarka zespołu: ikony wyłączonych części konstrukcji blachowej i konstrukcji spawanej zostały zaktualizowane, aby odzwierciedlić wygląd włączonych ikon.
Zależności: polecenie Zależności działa w przypadku wyłączonych komponentów.
Przewody rurowe: panel Trasa w oknie dialogowym Właściwości zachowuje obecnie ostatnio używane wartości do ponownego użycia z następną trasą.
Prezentacje: podczas pracy z prezentacją można zmienić nazwę serii ujęć podczas ich tworzenia lub później, jeśli zostanie wybrana.
Prezentacje: teraz można określić prędkość klatek wyjściowych podczas publikowania nagrania wideo.
Tryb Express: poprawiono wydajność podczas zmiany widoczności komponentu w trybie Express.
Gwinty w zespołach: wielowątkowość poprawia wydajność zespołów z dużą liczbą gwintowanych części.
Skrót widoczności: użyj klawiszy Alt+V, aby przełączać widoczność brył, elementów konstrukcyjnych (płaszczyzn, osi i punktów) oraz szkiców.
Nawigacja po modelu: ulepszono nawigację w trybie Orbita swobodna podczas korzystania z 3-przyciskowej myszy.

Połączone procesy robocze

Ciągle poszukujemy sposobów na usprawnienie współpracy między zespołami. Wcześniej dodaliśmy możliwość kopiowania części programu Inventor do obszaru roboczego projektu programu Fusion 360. W tej wersji dodano jeszcze więcej połączeń. Z poziomu programu Inventor można przekazywać dane bezpośrednio do obszarów roboczych projektowania generatywnego, symulacji i produkcji w programie Fusion 360. Ułatwia to pracę na wczesnych etapach projektowania i symulacji przed rozpoczęciem produkcji.

Udoskonalenia dotyczące zgodności operacyjnej programu Inventor i programu Fusion 360:

W programie Inventor uruchom narzędzia do projektowania generatywnego, symulacji i produkcji programu Fusion 360. Wstążka programu Fusion 360 jest dostępna zarówno w środowisku zespołu, jak i części programu Inventor.

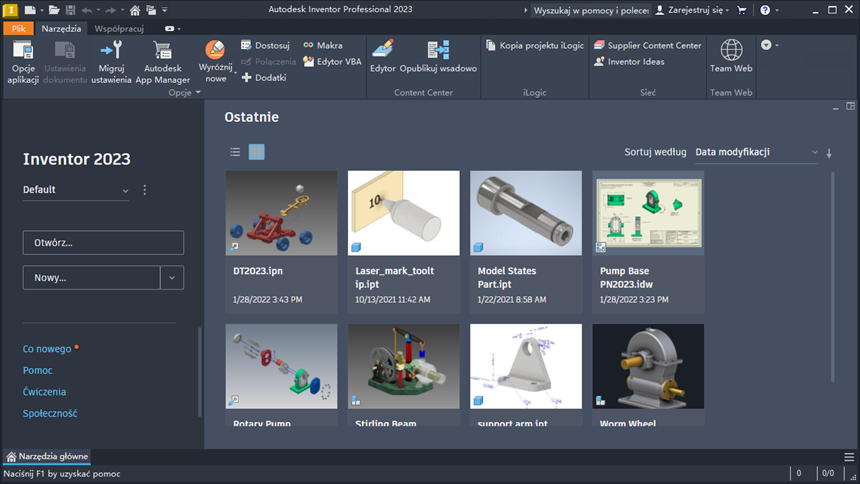

Strona Narzędzia główne zastępuje Moje narzędzia główne: przeprojektowana strona Narzędzia główne zapewnia spójne środowisko startowe dla produktów Autodesk.
Obszar rysunku programu Fusion 360: zwiększono wierność odwzorowania wizualnego podczas otwierania projektów programu Fusion 360 Electrical z danymi obszaru rysunku.
Wymiana danych: wymiana danych w programie Inventor ułatwia udostępnianie określonych podzbiorów danych programu Revit zainteresowanym stronom.
Zgodność operacyjna: po uruchomieniu polecenia takiego jak otwarcie pliku programu Revit, a komponent Revit Interoperability nie jest zainstalowany. Podczas instalacji można kontynuować pracę w programie Inventor na danych innych niż Revit.
Polecenie Uprość: dopasowania typów elementów umożliwiają bardziej czytelne wytyczanie elementów addytywnych i odejmowanych.
Migracja: starsze pliki części zastępczych nie inicjują już automatycznego sprawdzania.
Ogólne: nowy klawisz skrótu, automatyczne wygładzanie wyświetlania i poprawa wydajności.
Translator: dodano formaty glTF, glb i USDz, uaktualnienia importu/eksportu JT, STEP i STL.

Ciągłe dążenie do poprawy zgodności (standardy 2D i 3D)

Opis 3D i definicja oparta na modelu
- Polecenie Cząstkowy element odniesienia zostało dodane do panelu Opis ogólny, co umożliwia utworzenie odniesień na nieregularnych powierzchniach.
- Dodano cząstkowy element odniesienia do stylów.
- Dodano płaszczyzny odniesienia cząstkowego 3D zdefiniowane przez użytkownika.
- Uwzględnij właściwości podczas dodawania tekstu do opisu 3D.
- Uwzględnij parametry podczas dodawania tekstu do opisu 3D.
- Doradca tolerowania obsługuje normy ASME 2009 i ISO 2012.
- Element ciągły (CF) jest dostępny w oknie dialogowym Edycja wymiarów i Formatowanie tekstu opisów 3D.
- Układ odniesienia został ulepszony w celu ułatwienia korzystania z etykiet układu odniesienia i niestandardowych etykiet układu odniesienia.
- Uwzględniono w uwagach ogólne opisy chropowatości powierzchni i profilu powierzchni.
- Istnieje możliwość kojarzenia wielu powierzchni, krawędzi i wierzchołków z pojedynczą linią odniesienia 3D.
Rzuty rysunku

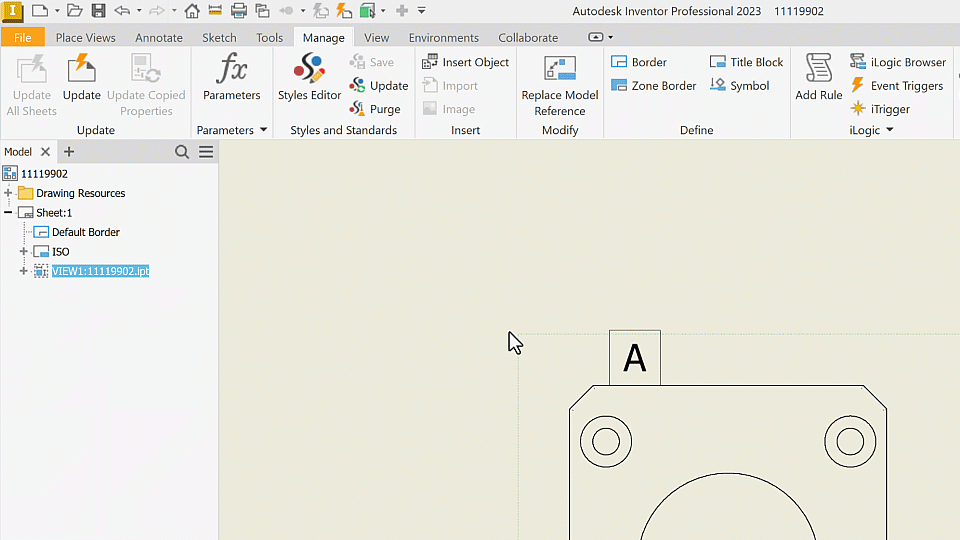

- Użyj polecenia Edytuj właściwości szczegółu, aby zmienić kształt obwiedni widoku szczegółu z kołowego na prostokątny.
- Użyj stanów modelu w połączeniu z widokami nakładkowymi.

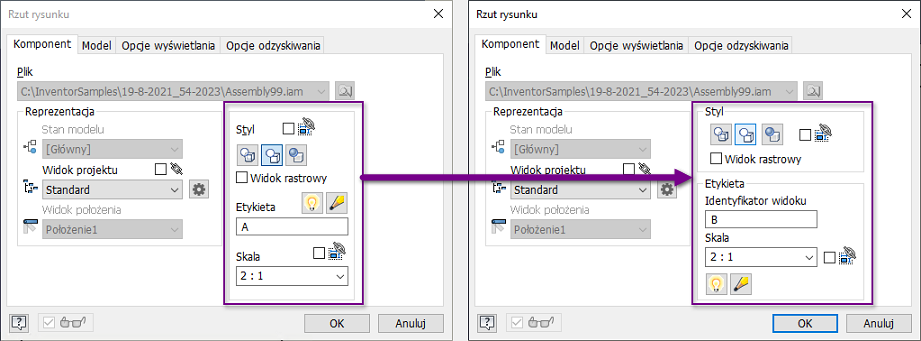

- W oknie dialogowym Widok rysunku zaktualizowano interfejs etykiety widoku.
- Użyj modelu z dowolnego widoku jako podstawowego źródła właściwości.
- Automatycznie usuwaj istniejące arkusze podczas tworzenia rysunku ze wstępnie zdefiniowanego formatu arkusza.
- Dostęp do dowolnego pola właściwości wymiarów można uzyskać z poziomu Edytora tekstu.
Opisy na rysunkach
- Dodano symbol kolekcji chropowatości powierzchni.
- Ulepszenia linii identyfikacyjnej symbolu spoiny i kierunku znacznika pola.
- Nowa opcja „Kierunek flagi pola” została dodana do okna dialogowego Edytor stylów i standardów symbolu spoiny, umożliwiając ustawienie kierunku flagi pola.
- Tekst linii odniesienia może obecnie zawierać standardowe właściwości iProperties, niestandardowe właściwości iProperties oraz właściwości wystąpienia należące do elementów macierzystych dołączonej części.

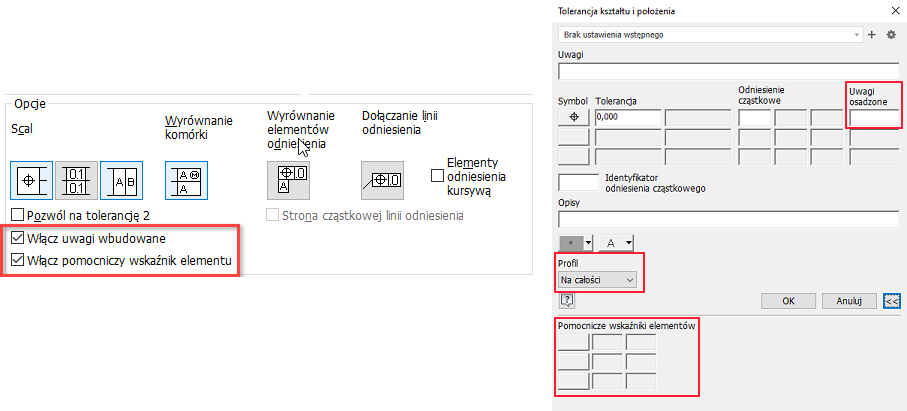

- Tolerancja kształtu i położenia: symbol „Na całości” w tolerancji kształtu i położenia. Użyj nowej opcji „Na całości” w menu rozwijanym Profil w oknie dialogowym Tolerancja kształtu i położenia.
  Można również wprowadzić przedrostek, przyrostek i pomocnicze wskaźniki elementów zgodnie ze standardami ISO 5458 i 5459 w oknie dialogowym Tolerancja kształtu i położenia. Najpierw włącz opcje, używając nowych pól wyboru dodanych do okna dialogowego Edytor stylów i standardów. Należy również pamiętać, że komórki są włączane podczas ich wypełniania.

  W oknie dialogowym Styl tolerancji kształtu i położenia dodano dodatkowe identyfikatory zgodne ze standardami ISO 5458, ISO 14405-1:2016 i ISO 1101.

Ulepszenia wynikające z sugestii klientów

Twoja opinia jest bardzo ważna dla zespołu Inventor. Zachęcamy do przesyłania opinii i próśb o ulepszenie produktów. Możesz dołączyć do następujących społeczności, aby przekazać swoją opinię zespołowi Inventor.

Nowości w wydaniu 2023 — tematy

Ta wersja zawiera ulepszenia wprowadzone na prośbę klientów, ulepszone procesy robocze między produktami i zgodność z normami.

Dostęp do wersji programu Inventor 2023 można uzyskać z konta w portalu Autodesk Account.
