Dowiedz się więcej na temat nowych udoskonaleń przewodów rurowych.
Kolana niestandardowe
W poprzednich wersjach programu Inventor można było dodać do rurociągu sztywnego tylko kolano o kącie 45 lub 90 stopni. Począwszy od tego wydania można teraz stosować kolana ustawione pod niestandardowym kątem.
Gdy aktywny jest styl z kolanami niestandardowymi, wybierz opcję Kolana niestandardowe w oknie dialogowym Trasa i użyj manipulatorów strzałek zakrzywionych lub wpisz wartość, aby ustawić kąt kolana względem bieżącego położenia.
- Po przeciągnięciu o 45 lub 90 stopni trasa jest wypełniana kolanem sztywnym. Kolano sztywne jest umieszczane jako część standardowa.
- Po przeciągnięciu pod kątem innym niż 45 lub 90 stopni trasa jest wypełniana kolanem niestandardowym. Kolano niestandardowe jest umieszczane jako część niestandardowa.
Kąty minimalne i maksymalne są zdefiniowane w kolumnie Kąt niestandardowy (CA) w części Content Centre.
Nowe style kolan niestandardowych

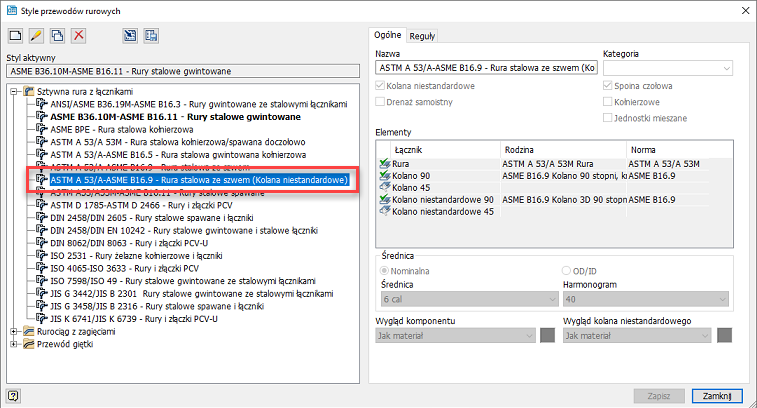

Nowe style, które obsługują używanie kolan niestandardowych (Kolano niestandardowe 45, Kąt niestandardowy 90), są dostępne w oknie dialogowym Style przewodów rurowych.

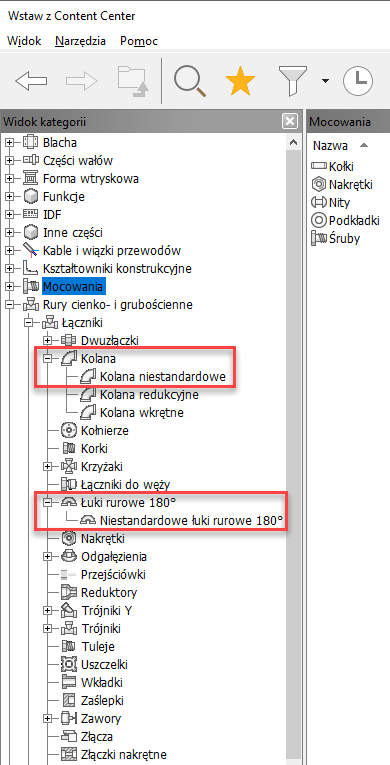

Obok biblioteki Kolana niestandardowe dodawana jest również biblioteka Niestandardowe łuki rurowe. Obsługiwane jest redagowanie i publikowanie części z obu bibliotek.
Aby uzyskać więcej informacji, zobacz temat Tworzenie nowych stylów przewodów rurowych.
Aby uzyskać więcej informacji, zobacz temat Redagowanie części przewodów rurowych.
