Dowiedz się więcej na temat różnych udoskonaleń w widokach rysunku.

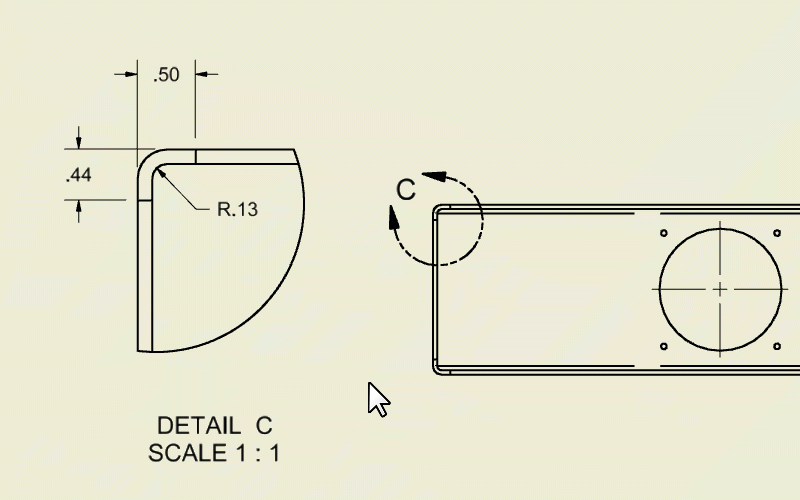

Edytuj właściwości szczegółu
Podczas edycji widoku szczegółu można użyć polecenia Edytuj właściwości szczegółu, aby zmienić kształt granicy widoku szczegółu z kołowego na prostokątny. Dostęp do polecenia można uzyskać z menu kontekstowego widoku w przeglądarce lub na arkuszu.
Aby uzyskać więcej informacji, zobacz tematSzczegóły — informacje.
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas

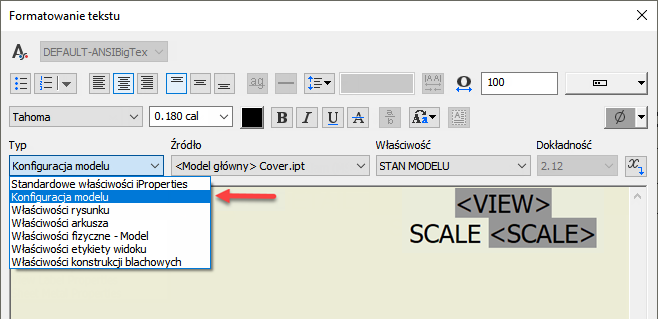

Nazwa stanu modelu w etykiecie widoku na rysunkach
Nowa kategoria „Konfiguracja modelu” została dodana do pola kombi Typ w oknie dialogowym Formatowanie tekstu, która umożliwia skonfigurowanie etykiet widoku tak, aby wyświetlały nazwę stanu modelu w widokach rysunku. Wszelkie zmiany stanu modelu widoku są odzwierciedlane w etykiecie widoku.
Pomysł zgłoszony na forum Inventor® Ideas

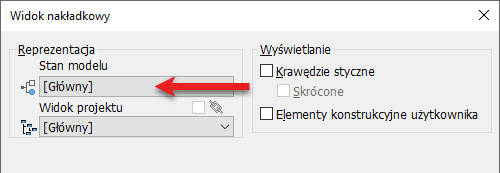

Obsługa stanów modelu w widoku nakładkowym
Podczas tworzenia widoku nakładkowego dla części można wybrać wymagany stan modelu, który ma być wyświetlany w widoku. Może być to przydatne na przykład podczas wyświetlania części przed przetwarzaniem i po jego zakończeniu.
Aby uzyskać więcej informacji, zobacz temat Praca z widokami nakładkowymi.
Pomysł zgłoszony na forum Inventor® Ideas
Polecenie Rzut bazowy nie jest konieczne podczas tworzenia rzutu rysunku z formatem arkusza
Poprzednio okno dialogowe Rzut bazowy było zawsze wyświetlane po wybraniu formatu arkusza podczas tworzenia nowego rysunku. Obecnie, jeśli format arkusza zawiera przynajmniej jeden zdefiniowany widok, polecenie Rzut bazowy nie zostanie uruchomione.

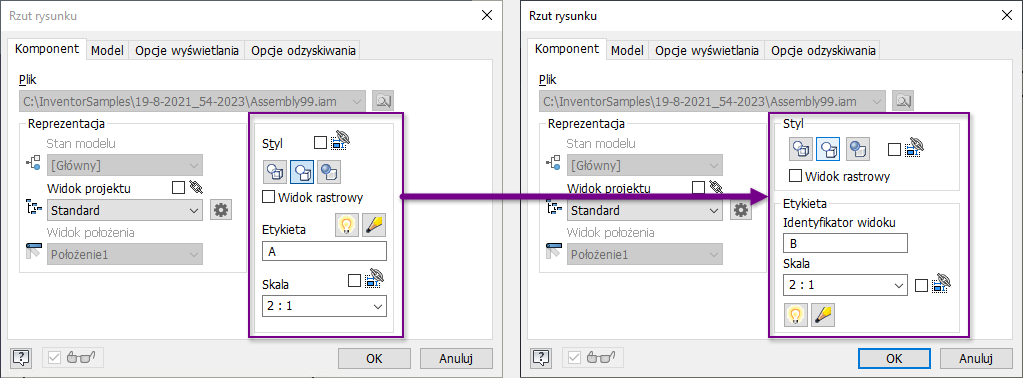

Ulepszony interfejs użytkownika związany z etykietami widoku
- Aby zwiększyć przejrzystość, w oknie dialogowym Widok rysunku zmieniono kolejność opcji etykiety widoku.
- W oknie dialogowym Formatowanie tekstu nazwa właściwości WIDOK została zmieniona na IDENTYFIKATOR WIDOKU, aby zapewnić zgodność z oknami dialogowymi widoku.
- W oknie dialogowym Formatowanie tekstu nazwy właściwości etykiety widoku są odpowiednio zlokalizowane i wyświetlane w bieżącym języku programu Inventor.
Kopiowanie i przenoszenie tabelek zmian między arkuszami rysunku
Obecnie można przenosić (za pomocą funkcji przeciągania i upuszczania) lub kopiować i wklejać tabelkę zmian Zakres rysunku z jednego arkusza do innego w tym samym rysunku, aby historia zmian była dostępna w każdym arkuszu.

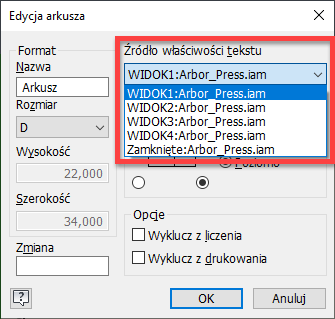

Źródło właściwości tekstu dla arkuszy
Dowolne odniesienie modelu widoku można wybrać jako podstawowe źródło właściwości dla tekstu, tabelki rysunkowej i symboli szkicu w arkuszu rysunkowym. Wcześniej właściwości w tekście zawsze odnosiły się do modelu z pierwszego widoku rysunku.
W oknie dialogowym Edycja arkusza można określić odniesienie modelu widoku za pomocą menu rozwijanego „Źródło właściwości tekstu”.
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas
Pomysł zgłoszony na forum Inventor® Ideas

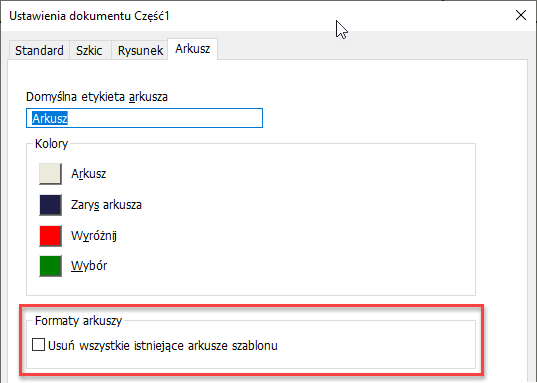

Usuwanie istniejących arkuszy z nowych rysunków
Nowa opcja „Usuń wszystkie istniejące arkusze szablonu” dodana na karcie Arkusz w oknie Ustawienia dokumentu automatycznie usuwa istniejące arkusze podczas tworzenia rysunku ze wstępnie zdefiniowanego formatu arkusza. Zachowywany jest tylko arkusz z formatu arkusza. Upewnij się, że ta opcja jest również włączona w tym samym dokumencie (zazwyczaj w szablonie), który zawiera używane formaty arkuszy.
Aby uzyskać więcej informacji, zobacz temat Karta Arkusz — odniesienie (ustawienia dokumentu).
Pomysł zgłoszony na forum Inventor® Ideas

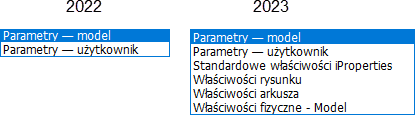

Umożliwienie wprowadzania tekstu w polach właściwości wymiarów rysunku
Wszystkie pola właściwości są obecnie dostępne po uruchomieniu edytora tekstu podczas edycji wymiaru rysunku.
Aby uzyskać więcej informacji, zobacz temat Formatuj tekst — odniesienie.
