Polecenie Cząstkowy element odniesienia zostało dodane do opisów ogólnych i stylów 3D.
Cząstkowy element odniesienia
Polecenie Cząstkowy element odniesienia zostało dodane do panelu Opis ogólny, co umożliwia utworzenie odniesień na nieregularnych powierzchniach.
Aby uzyskać więcej informacji, zobacz temat Praca z opisami ogólnymi.
Dodawanie właściwości w opisach 3D
Właściwości są obecnie włączone podczas dodawania tekstu do opisu 3D.
Cząstkowy element odniesienia opisu 3D dodano do stylów
Opcja Cząstkowy element odniesienia opisu 3D w przypadku norm ANSI, DIN i ISO została dodana do stylów.
Aby uzyskać więcej informacji, zobacz temat Edytor stylów i standardów — Standard — odniesienie.

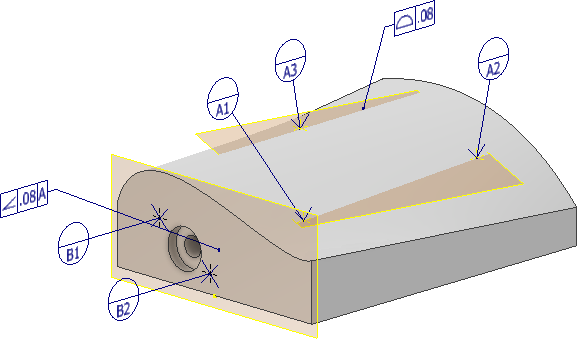

Płaszczyzna odniesienia cząstkowego elementu odniesienia opisu 3D zdefiniowana przez użytkownika
- 1, 2 lub 3 punkty szkicu lub konstrukcyjne i płaszczyzna docelowa zdefiniowana przez użytkownika.
- Punkty środkowe i oś zdefiniowana przez użytkownika.
- Istniejący cząstkowy element odniesienia i płaszczyzna docelowa zdefiniowana przez użytkownika.
Uruchom polecenie Element tolerancji, wybierz element, a następnie kliknij przycisk OK. Po umieszczeniu opisu kliknij listę rozwijaną, aby wyświetlić opcje do wyboru.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.
Dostęp do parametru
Opisy 3D mogą obecnie uzyskać dostęp do parametrów w celu wprowadzania tekstu.
Aby uzyskać więcej informacji, zobacz temat Formatuj tekst — odniesienie.
Doradca tolerowania
Doradca tolerowania został zaktualizowany, aby obsługiwać normy ASME 2009 i ISO 2012.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

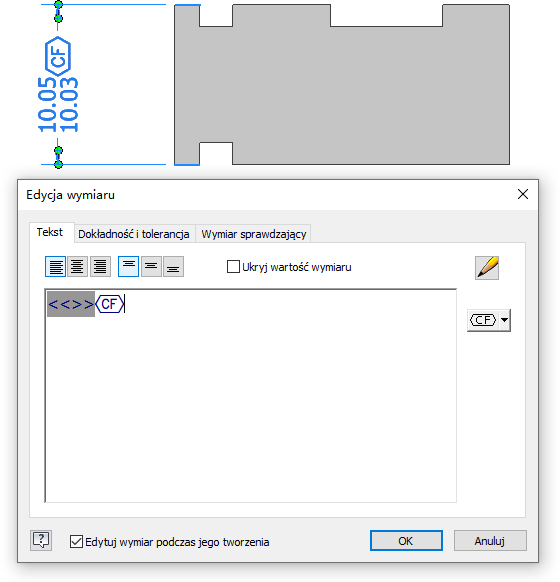

Element ciągły
Symbol CF jest obecnie dostępny w oknie dialogowym Edycja wymiarów i Formatowanie tekstu opisów 3D.
Aby uzyskać więcej informacji, zobacz temat Edytuj wymiar — odniesienie.
Udoskonalenia układu odniesienia
- Lista dostępnych układów odniesienia została skrócona do 10 pozycji. Użyj opcji Niestandardowy dla etykiety układu odniesienia spoza listy.
- Jeśli zostanie użyta już istniejąca etykieta identyfikatora elementu odniesienia, zostanie wyświetlone ostrzeżenie.
Aby uzyskać więcej informacji, zobacz temat Praca z oznaczeniami tolerancji i Doradcą tolerowania.

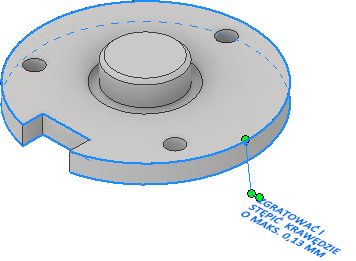

Kojarzenie wielu powierzchni, krawędzi i wierzchołków z linią odniesienia 3D
Można obecnie skojarzyć wybraną geometrię z pojedynczą linią odniesienia 3D. Podczas tworzenia lub edycji kliknij prawym przyciskiem myszy i wybierz polecenie Dodaj/Usuń skojarzoną geometrię, a następnie wybierz krawędzie, powierzchnie lub wierzchołki zgodnie z potrzebami. Podświetl linię odniesienia po jej utworzeniu, aby wyświetlić skojarzoną geometrię.

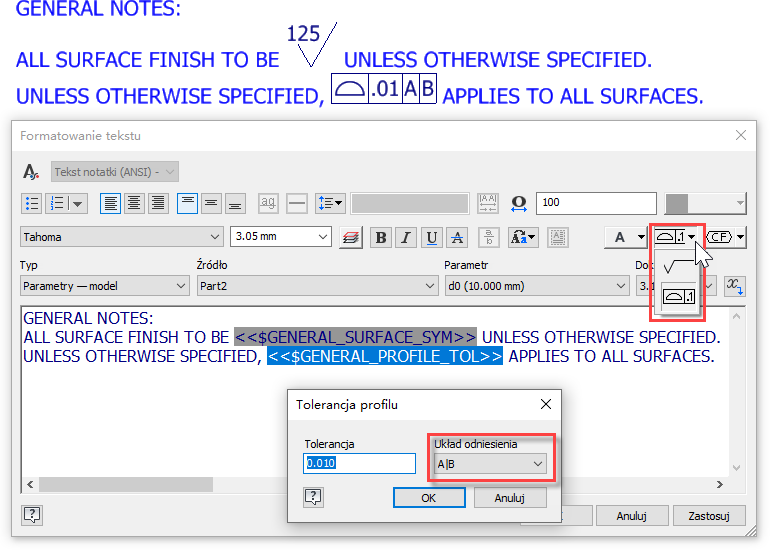

Ogólna chropowatość powierzchni i ogólny profil powierzchni
- Do ogólnej chropowatości powierzchni w uwadze ogólnej jest dodawana nazwa opisowa.
- Obecnie można uzyskać dostęp do ogólnego profilu powierzchni w uwadze ogólnej.
- Tolerancję profilu można edytować, klikając prawym przyciskiem myszy ciąg <<$GENERAL_PROFILE_TOL>> i wybierając z menu kontekstowego polecenie Edytuj tolerancję profilu.
- Tolerancja profilu może być obecnie skojarzona z układem odniesienia.
Aby uzyskać więcej informacji, zobacz temat Praca z tekstem i liniami odniesienia.
Wyświetlanie prostokątnego obramowania linii odniesienia i uwagi ogólnej
Można obecnie dodać prostokątne obramowanie dla tekstu linii odniesienia i uwagi ogólnej opisu 3D za pomocą opcji w oknie dialogowym Formatowanie tekstu.
Pomysł zgłoszony na forum Inventor® Ideas

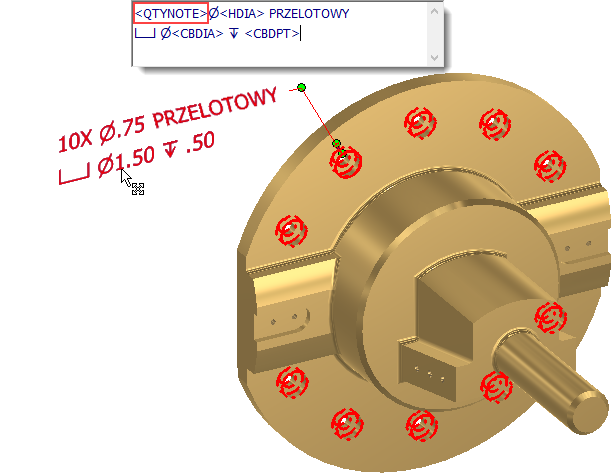

Wyróżnianie wszystkich elementów otworów
Wyróżnianie wszystkich elementów jest włączone w przypadku otworów uczestniczących w otworze opisu 3D podczas używania polecenia QTYNOTE.
Aby uzyskać więcej informacji, zobacz temat Praca z opisami ogólnymi.
