Podczas przetwarzania elementów punktu i linii korporacyjnego modelu branżowego należy zwrócić uwagę na różnicę między wierzchołkiem i punktem.
- Wierzchołek: składnik linii elementu, którego współrzędne są przechowywane z elementem linii.
- Punkt: element, zasadniczo niezależny od linii. Każdy wiersz zawiera wierzchołek w punkcie początkowym, ale niekoniecznie elementy punktu.
Następujące funkcje mają wpływ na zależność między linią i punktem elementu. Można ich użyć, aby poprawić spójność sieci geometrii, aby utworzyć poprawne relacje topologiczne lub w celu dostosowania niedokładności pomiaru.
Można wstawić istniejący punkt do elementu linii i opcjonalnie podzielić istniejącą linię na dwa elementy linii.
Można wyodrębnić istniejący punkt z linii i połączyć dwie istniejące linie w jedną.
Te funkcje są dostępne tylko z wiersza poleceń Autodesk.
|
Ikona |
Opis |
 |
Użyj opcji Wstaw punkt, aby przenieść istniejący punkt leżący w granicach tolerancji dokładnie na linię elementu. |
 |
Użyj opcji Wyodrębnij punkt, aby usunąć punkt z linii i usunąć go z bazy danych. Punkt można usunąć tylko wtedy, gdy leży na prostej linii podziału, w granicach tolerancji. |

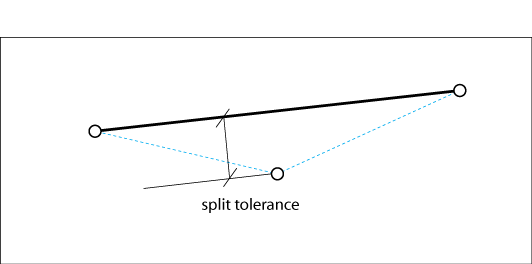

Punkty można wstawiać lub wyodrębniać, jeśli leżą w granicach tolerancji podziału.
