Liniowe układy referencyjne są powszechnie stosowane w dziedzinie planowania transportu, w której układy współrzędnych nie są wystarczające do dokładnego określania położenia zasobów. Liniowy układ referencyjny określa element geograficzny (taki jak droga, linia kolejowa lub rzeka) jako oś i tworzy zasoby linii (takie jak segmenty ulicy lub trasy) i zasoby punktów (takie jak latarnie i inne obiekty uliczne) w odniesieniu do tej osi. Każdy zasób może być opisany z użyciem odległości i odsunięcia od osi.
Analitycy danych używają liniowego układu referencyjnego do zarządzania zasobami i zdarzeniami zachodzącymi wzdłuż elementów liniowych oraz ich analizowania. Liniowy układ referencyjny może być na przykład użyty do analizy warunków drogowych, oświetlenia, oznaczeń odległości, znaków, ruchu ulicznego, wypadków itd.
Administrator określa klasy elementów dla każdej części liniowego układu referencyjnego, na przykład klasy elementów osi, segmentów, zasobów, tras i segmentów trasy za pomocą narzędzia Infrastructure Administrator. Po otwarciu projektu skonfigurowanego w sposób umożliwiający użycie liniowego układu referencyjnego można tworzyć elementy i je do niego przypisać.
Można utworzyć dowolny element w liniowym układzie referencyjnym za pomocą standardowych poleceń tworzenia (Menedżera wyświetlania , Menedżera dokumentów, Eksploratora części elektrycznych, formularzy itd.). Elementy przypisuje się do liniowego układu referencyjnego później za pomocą formularzy klas elementów. Efekty edytowania lub usuwania segmentów liniowych zależą od opcji ustawionych dla liniowego układu referencyjnego.
Elementy liniowego układu referencyjnego
Oś
Oś stanowi odniesienie liniowe, do którego można przypisać zasoby i na którym można zdefiniować trasy. Pomiary są definiowane na podstawie osi. W praktyce oś oznacza zwykle linię środkową lub linię trasowania. Model liniowego układu referencyjnego może reprezentować sieć zawierającą wiele osi.
Segment

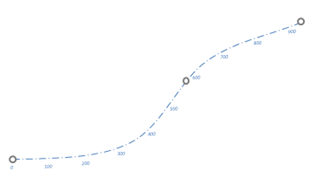

Segment to element linii określający geometrię i pomiar osi. Może on zostać skonfigurowany tak, aby użyć określonego elementu linii w konkretnym modelu liniowego układu referencyjnego.
Trasa

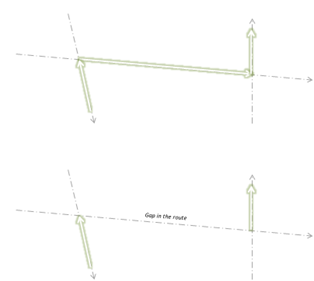

Trasa to logicznie zdefiniowany element linii, który może przecinać wiele osi. Trasy nie muszą być połączone i mogą zawierać przerwy. W praktyce trasa może oznaczać trasę autobusu, najkrótszą drogę ze źródłowego do docelowego położenia itd.
Segment trasy

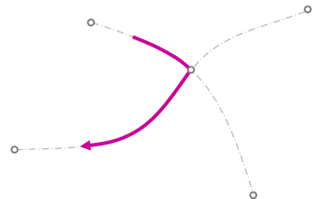

Segment trasy jest podobny do segmentu osi, ale stanowi część trasy (nie osi). Jest połączony z segmentem osi lub jego częścią. Zachowuje się tak samo jak zasób liniowy oparty na położeniu.
Odsunięcia

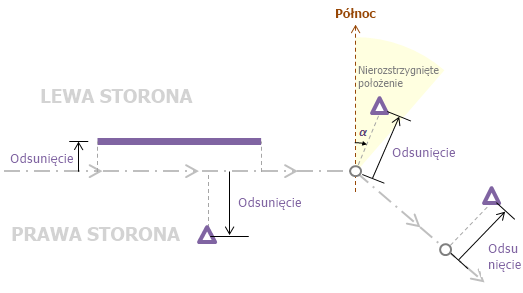

Odsunięcie to odległość punktu od osi w kierunku prostopadłym. Zawiera następujące komponenty:
- Strona: strona prawa lub lewa, patrząc w kierunku osi. W układzie strony są reprezentowane przez znak wartości reprezentującej odległość. Można określić, czy wartość dodatnia oznacza lewą czy prawą stronę.
- Odsunięcie: odsunięcie od punktu pomiaru odniesienia do zasobu. Jest to odległość od osi w kierunku prostopadłym, z wyjątkiem wypadków, gdy kierunek jest określany dla zasobu znajdującego się w nierozstrzygniętym położeniu. Uwaga: Nierozstrzygnięte położenie to region narożny, w którym punkt jest wyśrodkowany. W tym przypadku w liniowym układzie referencyjnym używa się azymutu punktu najbliższego do zasobu oraz odsunięcia i wartości zmierzonych.
- Kierunek (A na rysunku): kierunek jest używany do umieszczania zasobu tylko wtedy, gdy zasób znajduje się w nierozstrzygniętym położeniu. Na ogół pole kierunku jest PUSTE.
Zasoby
Zasób to element przypisany do osi. Może być umieszczony z użyciem liniowego pomiaru odniesienia i odsunięcia. Zasoby punktów należą do klas elementów punktów. Zasoby linii należą do klas elementów ciągów linii.
Dostępne są trzy rodzaje zasobów:

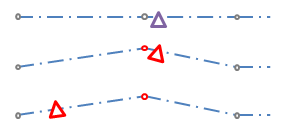

- Zasoby statyczne mają ustalone położenie geograficzne i nie są przesuwane wzdłuż osi.
- Zasoby oparte na położeniu mają stałe położenie geograficzne wzdłuż osi.
- Zasoby oparte na pomiarach są rozmieszczone na podstawie stałych wartości pomiarów wzdłuż osi.
Obrót zasobów
Istnieją dwa typy obrotu zasobów:
- Zasoby o względnym typie obrotu są obracane automatycznie w celu wyrównania z osią w momencie zmiany geometrii podstawowych segmentów.
- Zasoby o bezwzględnym typie obrotu zachowują swoją orientację, gdy zmienia się geometria podstawowych segmentów.
