Oprócz szablonów modeli branżowych używanych do tworzenia rysunków modelu branżowego , dostępne są szablony elementów, które zawierają kilka elementów modelu branżowego ze wstępnie definiowaną geometrią, atrybutami, etykietami i wewnętrznymi połączeniami.
Użyj szablonów do tworzenia grup elementów, które można wstawić i użyć ich ponownie, kiedy zajdzie taka potrzeba. Np. użyj szablonu elementu, aby utworzyć baterię transformatorów, zgodne urządzenie, podstację lub przekrój poprzeczny. Można również zdefiniować szablony dla typów wyposażenia, dla których zmieniają się wartości atrybutów (rekordów odniesienia).
Można przypisać szablonu elementu do klasy elementów. Po zdefiniowaniu szablonu, należy wybrać co najmniej jeden element z klasy elementów, do której przypisano dany szablon. Jeśli model branżowy zawiera dostępne dla zadania klasy elementów, Grupa elementów i Element grupy elementów w szablonie muszą być dostępne dla zadania. Wszystkie inne szablony klas elementów mogą nie być dostępne dla zadania. Muszą być one również dodane do szablonu zadania.
Grupowanie elementów w szablonach
Jeśli elementy szablonu są grupowane, można przesunąć lub obrócić układ elementu jak pojedynczy element. Nie można jednak przesunąć komponentów oddzielnie w przypadku ich wystąpień. To zachowanie jest sterowane przez regułę elementu Aktualizacja wystąpienia szablonu w klasie elementów, które są częścią szablonu.

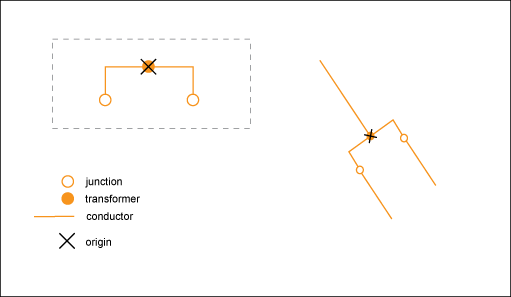

Przykład — Szablon do rozmieszczenia elementów elektrycznych zawiera Transformator, dwa zaciski i dwa przewody. Za pomocą tego szablonu można utworzyć wystąpienie pięciu obiektów i zastosować ich atrybuty i połączenia za pomocą jednego kliknięcia myszy. Szablon jest zgrupowany: można go umieścić i przesunąć jako pojedynczy element. Następnie można kontynuować i digitalizować przewody.

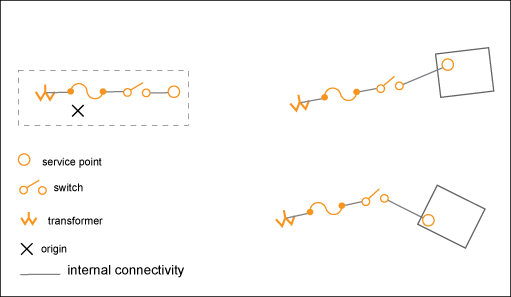

Przykład — Szablon do rozmieszczenia elementów elektrycznych może być używany w obszarach mieszkalnych do tworzenia połączeń i punktów obsługi. W obszarach mieszkalnych punkty są zazwyczaj połączone z transformatorem z użyciem identycznych układów elementów. W takim przypadku szablon przyspiesza gromadzenie danych. Ten układ elementów nie jest zgrupowany: można utworzyć wystąpienie szablonu, a następnie przenieść indywidualnie każdy obsługi w jego dokładne położenie bez przesuwania innych elementów.
Rekordy odniesienia szablonu
Po wybraniu elementów, które zostaną uwzględnione w szablonie, wartości atrybutów dla wszystkich elementów przechowywane są jako rekordy odniesienia. Domyślnie, rekordy odniesienia są nazywane zgodnie z następującym schematem: <nazwa klasy elementów>_<numer>. W oknie dialogowym Utwórz szablon, można zastąpić rekord odniesienia za pomocą dowolnego istniejącego rekordu odniesienia. W ustawieniach opcji Utwórz szablon, można wybrać publiczny rekord odniesienia do zastosowania w przypadku wystąpienia szablonu. (Należy wybrać publiczny odniesienie rekord, ponieważ szablony są dostępne dla wszystkich użytkowników).
