Można wykonać analizę rozpływu w topologii sieci, która składa się z obiektów rysunkowych oraz danych o ich wzajemnych relacjach.

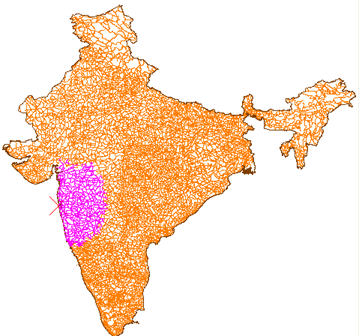

W tej topologii wyświetlane są wszystkie połączenia w określonej odległości.
Aby prześledzić drogi od pewnego punktu we wszystkich kierunkach, trzeba określić punkt początkowy sieci i maksymalną odległość chodzenia po sieci. Analiza określi jak wiele gałęzi i węzłów można pokonać przed skumulowaniem oporu do wartości przewyższającej przyjęty opór maksymalny. Przykładowo można w ten sposób poszukiwać wszystkich restauracji, do których można dojść z hotelu w ciągu 10 minut.
Po określeniu wyrażenia, które wykorzystuje dane SQL, lista Szablon połączenia będzie zawierała tylko szablony połączeń dla rysunku, w którym topologia została wczytana z rysunku źródłowego, jeśli topologia została wczytana z rysunków źródłowych:
- W rysunku źródłowym, jeśli wczytano topologię z rysunku źródłowego.
- Z bieżącego rysunku, jeśli wczytano topologię z bieżącego rysunku.
Używanie Analizy rozpływu do testowania spójności sieci
Analizę rozpływu można zastosować do sprawdzenia spójności topologii sieci. Jeśli któraś z łamanych nie są zatopione, topologia jest niepełna, możesz użyć narzędzi edycji mapy, aby poprawić geometrię, a następnie odtworzyć topologię.
Czas podróży w topologiach obiektów liniowych
Aby przeprowadzić sieciową analizę rozpływu na sieci dróg posługując się czasem zamiast odległości, trzeba przypisać prędkość lub ograniczenie prędkości do każdej gałęzi wykorzystując pole danych opisowych lub pole z połączonej zewnętrznej bazy danych. Następnie należy przypisać parametr Kierunek oporu łamanej zgodny do wyrażenia AutoLISP, które wykorzystuje te dane ograniczenia prędkości.
Przykładowo aby określić analizę rozpływu opartą na maksymalnym czasie podróży, należy rozpocząć rozpływ, wybrać punkt początkowy dla analizy, wprowadzić „AutoLISP” do Kierunku oporu łamanej i określić czas podróży dla maksymalnej wartości. Analiza ta przedstawia ulice, którymi można przejechać w określonym przedziale czasu, rozpoczynając jazdę w określonym węźle początkowym.
