Informacje o wypełnianiu zamkniętej polilinii

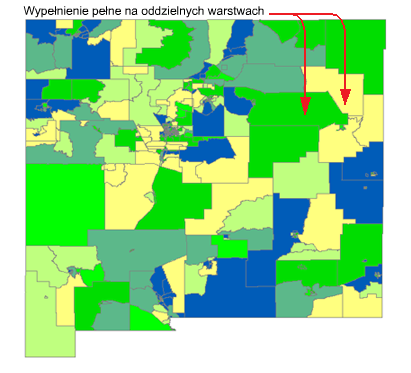

Zamknięte polilinie na rysunku można wypełnić lub zakreskować, aby można je było łatwiej odróżnić. Przykładowo można użyć jednego koloru do oznaczenia krajów o populacji powyżej 10.000, a innego koloru dla krajów o populacji poniżej 10.000.

Wypełnianie zamkniętych polilinii

Polecenie ADEFILLPOLYG zawsze tworzy obiekt typu kreskowanie ze stylem całkowitego wypełnienia (jednolity kolor).

Aby wypełnić zamknięte polilinie, można również użyć polecenia GKRESKUJ. Aby wypełnić obiekty regionu, należy użyć polecenia MPFILL

Uwaga: Gdy region wypełniony za pomocą polecenia ADEFILLPOLYG będzie przesuwany, należy również przesunąć obiekt kreskowania. Program Zestaw narzędzi AutoCAD Map 3D traktuje zamkniętą polilinię i obiekt kreskowania jak oddzielne obiekty.

Aby podczas wykonywania zapytań regiony były automatycznie kreskowane wzorem lub wypełniane kolorem, należy użyć opcji Zamień właściwości z okna dialogowego Definiuj zapytanie.

Gdy zostanie ustawiona opcja Utwórz kreskowania zespolone, dostępna na karcie Zapytanie w oknie dialogowym Opcje programu AutoCAD Map, program Zestaw narzędzi AutoCAD Map 3D utworzy kreskowania zespolone dla obiektów kreskowania utworzonych za pomocą poleceń ADEFILLPOLYG, ADEQUERY (używającego zmienionych właściwości) oraz polecenia MAPTHEMATIC (używającego wypełnienia).
