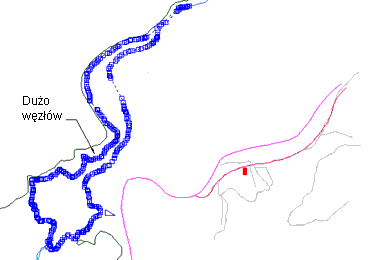

Kiedy mapa jest digitalizowana, krawędzie mogą być zdefiniowane przy użyciu większej liczby detali, niż potrzeba. Należy zastosować opcję Uprość obiekty, aby zredukować zbędną szczegółowość złożonych linii warstwic, rzek i linii wybrzeża. Upraszczanie obiektów znane również jako generalizacja czy wygładzanie, zmniejsza liczbę punktów na złożonej linii.
Opcja Uprość obiekty działa w dwóch wymiarach ignorując wartości Z. Aby uzyskać informacje na temat dodawania i usuwania wierzchołków z trójwymiarowych polilinii, zapoznaj się z sekcją Wygładź polilinie.
Korzystając z opcji Uprość obiekty można uprościć złożone obiekty liniowe, usuwając wszystkie wewnętrzne węzły leżące wewnątrz pasa o szerokości równej wartości tolerancji. Segmenty polilinii leżące w zakresie tego samego pasa są generalizowane w jedną polilinię. Punkty rozgałęzienia, martwe końce i punkty końcowe polilinii nie są generalizowane.
Zwiększenie wartości tolerancji operacją Uprość obiekty powoduje usunięcie węzłów i wygładzenie profilu.
Ustawienia tolerancji
Program Zestaw narzędzi AutoCAD Map 3D konwertuje zestaw połączonych segmentów polilinii w ramach tej samej tolerancji na pojedynczą polilinię. Należy określić szerokość pasa tolerancji. Wartości pasa tolerancji różnią się w zależności od skali mapy; mapy z milionowymi wartościami współrzędnych używają wartości tolerancji większych od map, których współrzędne wyrażane są w tysiącach.

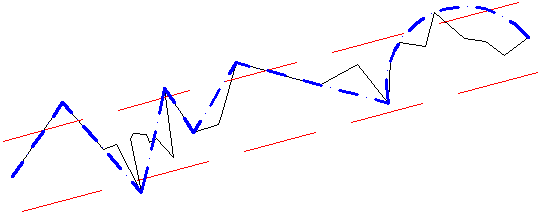

Cienka czarna linia przedstawia oryginalną polilinię, czerwone linie przerywane wskazują tolerancję, a niebieskie linie przerywane i kropki pokazują wyniki.
Upraszczanie obiektów liniowych usuwa wszystkie możliwe wierzchołki polilinii, mieszczące się wewnątrz oryginalnego pasa tolerancji.

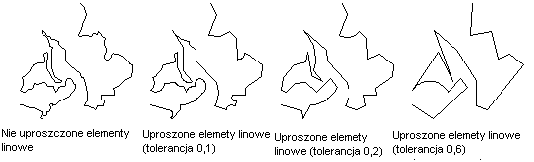

Linia brzegowa uproszczona według różnych ustawień tolerancji
W celu uzyskania najlepszych wyników należy zastosować się do poniższych zaleceń:
- Funkcję Uprość obiekty należy uruchamiać pojedynczo. Jeśli operacja Uprość obiekty wykonywana jest razem z innymi operacjami czyszczenia, program Zestaw narzędzi AutoCAD Map 3D wykonuje najpierw operację upraszczania obiektów niezależnie od pozycji tej operacji na liście Wybrane operacje.
- Należy usunąć obiekty powielone przed przystąpieniem do upraszczania obiektów liniowych.
- Jeśli obiekty są liniami, a nie poliliniami, użyj opcji Usuń węzły pozorne, aby utworzyć pojedynczą polilinię.
- Zastosowanie opcji Uprość obiekty powoduje usunięcie z polilinii szerokości. Należy upewnić się, że przed rozpoczęciem procesu upraszczania obiektów liniowych, mapa została zapisana, aby w razie potrzeby można było wrócić do oryginalnego przebiegu linii.
