Procesy robocze umożliwiają zautomatyzowanie zestawu czynności, takich jak czynności analizy nakładania.
Proces roboczy określa czynności, jakie mają zostać wykonane, oraz parametry tych czynności. Na przykład w przypadku nakładania proces roboczy określa klasy elementów lub warstwy, które mają być porównywane. Można określić, że podczas wykonywania procesu roboczego wyświetlane są monity o wartości parametrów. Można jednak również określić parametry w samym procesie roboczym i wyłączyć monity. Użytkownik może edytować istniejący proces roboczy i tworzyć nowe procesy.

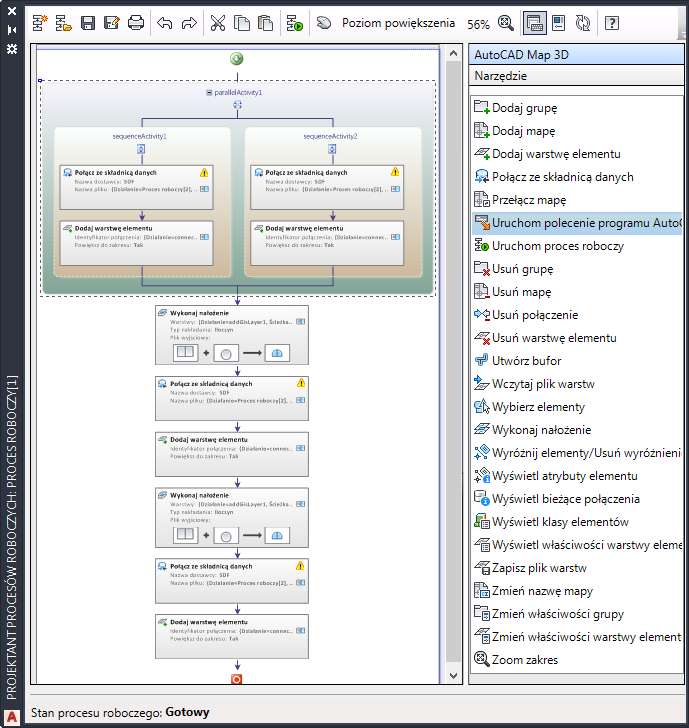

Projektant procesów roboczych służy do tworzenia oraz edytowania kolejności i parametrów czynności w procesie roboczym.
Istnieje możliwość uruchamiania procesów roboczych wbudowanych i niestandardowych. Wbudowane procesy robocze obejmują:
- Nakładanie: Połącz z dwiema składnicami danych (i utwórz dla nich warstwy). Wykonaj nakładanie przecięcia. Użyj efektu tej operacji nakładania, aby wymazać fragmenty warstw, które znajdowały się w obrębie przecięcia.
- Połącz i edytuj: Połącz ze składnicami danych SDF, SHP i WMS, i dodaj połączone dane do programu Zestaw narzędzi AutoCAD Map 3D. Wykonaj polecenie Edplin (zatrzymanie w celu wprowadzenia danych przez użytkownika) programu AutoCAD, a następnie wprowadź wszystkie elementy.
- Zapisz wsadowo pliki .layer: Połącz z każdym plikiem SDF w określonym katalogu i dodaj go do programu Zestaw narzędzi AutoCAD Map 3D. Zapisz każdą otrzymaną warstwę Menedżera wyświetlania jako plik .layer.
- Połącz, analizuj i drukuj: Połącz ze składnicą danych, dodaj jej dane do programu Zestaw narzędzi AutoCAD Map 3D jako warstwę Menedżera wyświetlania i zmień symbol tej warstwy. Wybierz zestaw elementów na potrzeby buforowania, utwórz bufor i zmień symbol otrzymanej warstwy buforu. Wybierz elementy na warstwie buforu i wyświetl ich atrybuty. Drukuj mapę.
- Wybierz, zmień powiększenie i wyświetl elementy: Wczytaj dwa pliki .layer. Monituj osobę uruchamiającą proces roboczy, aby wybrała ręcznie niektóre elementy. Powiększ do zakresu wybranych elementów i wyróżnij je. Wyświetl atrybuty dla wyróżnionych elementów. Wybierz inny zestaw elementów według położenia. Powiększ do zakresu wybranych elementów i wyróżnij je. Wyświetl atrybuty dla wyróżnionych elementów.
Jeśli na rozwijanej liście procesów roboczych wbudowane procesy robocze nie są wyświetlane, kliknij pozycję Otwórz proces roboczy z pliku znajdującą się na tej liście i przejdź do folderu Program Files\Autodesk\AutoCAD Map 3D 2024\Sample\Workflow. Wybierz plik procesu roboczego .xoml, aby go otworzyć.
