Proces roboczy automatyzuje zestaw czynności. Użytkownik może zmienić dowolny istniejący proces roboczy lub utworzyć proces od podstaw.
Aby edytować proces roboczy
- W obszarze roboczym Planowanie i analiza kliknij
. Wybierz proces roboczy z listy rozwijanej.
Jeśli żądanego procesu roboczego nie ma na liście, kliknij pozycję Otwórz proces roboczy z pliku u dołu listy. Po otwarciu procesu roboczego wybierz go z listy.
- W obszarze roboczym Planowanie i analiza kliknij .
- W narzędziu Projektant procesów roboczychwybierz opcję Nowy fragment lub zmień powiększenie, odpowiednio do warunków.
- W razie potrzeby rozwiń czynność przeznaczoną do edycji.
Aby na przykład zmienić ustawienia czynności wewnątrz obszaru Czynność równoległa znajdującej się na górze procesu roboczego, kliknij odpowiadający jej znak plus. Obszar Czynność równoległa zawiera czynności dla klas elementów, które są porównywane w procesie roboczym Nakładanie i tworzą warstwy Menedżera wyświetlania dla tych klas elementów.
Uwaga: Aby ustawić parametry dla niektórych czynności narzędzi (For Each, If/Else i While), kliknij przycisk
na pasku narzędzi Projektanta procesów roboczych. W wyświetlonej palecie Właściwości kliknij komórkę parametru, który chcesz ustawić. Kliknij wyświetlony przycisk przeglądania, aby wybrać z listy parametry, jeśli są dostępne.
- Aby ustawić parametry czynności, wykonaj dowolne z poniższych operacji:
- Kliknij dwukrotnie pole czynności.
- Kliknij przycisk
.
- Kliknij czynność prawym przyciskiem myszy i kliknij polecenie Ustaw parametry.
Aby uzyskać informacje o dostępnych czynnościach i ich parametrach, zobacz temat Okna dialogowe wprowadzania danych czynności procesu roboczego. Aby zapoznać się z ćwiczeniami obejmującymi procesy robocze, zobacz temat Lekcja 5: Edycja wstępnie zdefiniowanego procesu roboczego.
- Aby powiązać czynność z efektem poprzedniej czynności z edytora danych wejściowych, wykonaj następujące czynności:

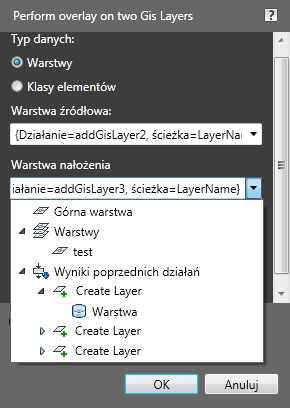

- W oknie dialogowym danych wejściowych czynności kliknij strzałkę w dół obok parametru, który ma zostać powiązany.
- W obszarze Efekty poprzednich czynności kliknij właściwość, z którą ma zostać utworzone powiązanie.
Aby używać warstwy utworzonej w poprzedniej czynności, wybierz ją z listy w obszarze Efekty poprzednich czynności.
Uwaga:Istnieje skrócona metoda dodawania czynności i automatycznego wiązania jej z poprzednią czynnością. Kliknij czynność prawym przyciskiem myszy, a następnie kliknij czynność, którą chcesz dodać. Na przykład kliknij prawym przyciskiem myszy czynność Nakładanie, a następnie kliknij pozycję Dodaj warstwę elementu, aby utworzyć nową warstwę Menedżera wyświetlania zawierającą efekty operacji Nakładanie.
- Opcjonalnie wykonaj dowolne z następujących czynności:
- Aby dodać kolejną czynność, przeciągnij ją z panelu Czynności w żądane położenie na diagramie procesu roboczego lub kliknij prawym przyciskiem myszy czynność poprzedzającą nową czynność.
Po kliknięciu prawym przyciskiem myszy lista zawiera czynności, które mogłyby w logiczny sposób następować po bieżącej czynności. Po dodaniu w ten sposób czynności można automatycznie powiązać ją z czynnością wybraną przez kliknięcie prawym przyciskiem myszy. Na przykład kliknij prawym przyciskiem myszy czynność Nakładanie, a następnie kliknij pozycję Dodaj warstwę elementu, aby utworzyć nową warstwę Menedżera wyświetlania zawierającą efekty operacji Nakładanie.
- Aby usunąć czynność, kliknij ikonę
na jej polu.
- Aby włączyć lub wyłączyć wyświetlanie monitu podczas wykonywania czynności, kliknij ikonę
na jej polu.
Gdy wyświetlanie monitu jest włączone, użytkownik uruchamiający proces roboczy musi podać dane wejściowe dla czynności. Na przykład osoba uruchamiająca proces roboczy musi podać informacje o połączeniu ze składnicą danych dla czynności Połącz ze składnicą danych.
- Aby wyłączyć lub włączyć czynność, kliknij ikonę
na jej polu.
Wyłącz czynność tymczasowo, aby rozwiązać problemy z procesem roboczym. Jeśli nie wiadomo, która czynność powoduje problem, wyłączaj kolejno po jednej czynności, gdy uruchomiony jest proces roboczy. Może to wyizolować problem.
- Przyciski
umożliwiają cofnięcie lub powtórzenie zmian wprowadzonych w bieżącej sesji edycji.
- Aby dodać kolejną czynność, przeciągnij ją z panelu Czynności w żądane położenie na diagramie procesu roboczego lub kliknij prawym przyciskiem myszy czynność poprzedzającą nową czynność.
- Aby zapisać wszystkie zmiany w procesie roboczym, kliknij przycisk
w górnej części okna Projektant procesów roboczych.
Aby zapisać zmiany jako nowy proces roboczy, kliknij przycisk
.
Procesów roboczych zapisanych w formacie Zestaw narzędzi AutoCAD Map 3D 2024 nie można otworzyć w programie AutoCAD Map 3D 2010. Aby użyć procesu roboczego w programie AutoCAD Map 3D 2010, upewnij się, że proces roboczy zawiera tylko te czynności, które były obsługiwane w tej wersji. Następnie użyj opcji Zapisz jako i zmień ustawienie Zapisz jako typ na Plik procesu roboczego Map 3D 2010. Aby zachować formatowanie wersji, należy używać opcji Zapisz jako 2010 za każdym razem, gdy zapisywany jest proces roboczy.
- Kliknij przycisk
, aby uruchomić proces roboczy wewnątrz Projektanta procesów roboczych, co spowoduje sprawdzenie poprawności czynności.
Po pomyślnym wykonaniu każdej czynności w prawym górnym rogu jej pola pojawi się zielony symbol zaznaczenia. Pojawienie się wykrzyknika zamiast symbolu zaznaczenia sygnalizuje, że brakuje wartości parametrów dla czynności. Kliknij wykrzyknik, aby wyświetlić informacje, czego brakuje i usunąć problem. Pojawienie się czerwonej litery X zamiast symbolu zaznaczenia sygnalizuje, że czynność nie powiodła się.
Kliknij odnośnik stanu w obszarze Stan procesu roboczego (u dołu okna Projektant procesów roboczych), aby wyświetlić plik dziennika.
W oknie dziennika znajdź wiersz czynności, która się nie powiodła. Wyjaśnienie błędu znajduje się w kolumnie opisu.
- Opcjonalnie kliknij przycisk
, aby wydrukować proces roboczy.
Aby utworzyć proces roboczy
- W obszarze roboczym Planowanie i analiza kliknij .
- Aby utworzyć proces roboczy, w którym używanych będzie wiele połączeń danych, dodaj czynność równoległą.
- W narzędziu Projektant procesów roboczych kliknij okno System po prawej stronie okna.
- Przeciągnij czynność równoległą do obszaru diagramu w oknie Projektant procesów roboczych (w obszarze tym widoczny jest napis Przeciągnij i upuść tutaj czynności mapy).
Dla każdego połączenia użyj odrębnej czynności kolejnej. Domyślnie czynność równoległa zawiera dwie czynności kolejne. Jeśli potrzebne są dodatkowe czynności, przeciągnij je do czynności równoległej.
- Dla każdego połączenia przeciągnij czynność Połącz ze składnicą danych do czynności kolejnej.
- Aby utworzyć warstwę dla tych połączeń, użyj czynności Dodaj warstwę elementu. Przeciągnij tę czynność bezpośrednio pod każdą czynność Połącz ze składnicą danych (w ramach czynności kolejnej dla tego połączenia).
- Aby utworzyć proces roboczy, w którym używana będzie jedna składnica danych:
- Przeciągnij czynność Połącz ze składnicą danych do obszaru diagramu w oknie Projektant procesów roboczych (w obszarze tym widoczny jest napis Przeciągnij i upuść tutaj czynności mapy).
- Można również utworzyć warstwę dla połączenia, przeciągając czynność Utwórz warstwę elementu bezpośrednio pod nie.
- Dodaj ewentualne inne czynności, odpowiednio do potrzeb.
Aby uzyskać informacje o dostępnych czynnościach i ich parametrach, zobacz temat Okna dialogowe wprowadzania danych czynności procesu roboczego. Aby zapoznać się z ćwiczeniami obejmującymi procesy robocze, zobacz temat Lekcja 5: Edycja wstępnie zdefiniowanego procesu roboczego.
Uwaga: Aby ustawić parametry dla niektórych czynności narzędzi (For Each, If/Else i While), kliknij przycisk na pasku narzędzi Projektanta procesów roboczych. W wyświetlonej palecie Właściwości kliknij komórkę parametru, który chcesz ustawić. Kliknij wyświetlony przycisk przeglądania, aby wybrać z listy parametry, jeśli są dostępne.
- Zapisz proces roboczy, klikając przycisk w górnej części okna Projektant procesów roboczych.
Procesów roboczych zapisanych w formacie programu Zestaw narzędzi AutoCAD Map 3D nie można otworzyć w programie AutoCAD Map 3D 2010. Aby użyć procesu roboczego w programie AutoCAD Map 3D 2010, upewnij się, że proces roboczy zawiera tylko te czynności, które były obsługiwane w tej wersji. Następnie użyj opcji Zapisz jako i zmień ustawienie Zapisz jako typ na Plik procesu roboczego Map 3D 2010. Aby zachować formatowanie wersji, należy używać opcji Zapisz jako 2010 za każdym razem, gdy zapisywany jest proces roboczy.
- Kliknij przycisk , aby uruchomić proces roboczy wewnątrz Projektanta procesów roboczych, co spowoduje sprawdzenie poprawności czynności.
Po pomyślnym wykonaniu każdej czynności w prawym górnym rogu jej pola pojawi się zielony symbol zaznaczenia. Pojawienie się wykrzyknika zamiast symbolu zaznaczenia sygnalizuje, że brakuje parametru dla czynności. Jeśli wyświetlana jest czerwona litera X, czynność zakończyła się niepowodzeniem. Kliknij odnośnik w obszarze Stan procesu roboczego (u dołu okna Projektant procesów roboczych), aby wyświetlić plik dziennika.
- Opcjonalnie kliknij przycisk , aby wydrukować proces roboczy.
