Dodawanie pętli wody

Za pomocą narzędzi w przeglądarce systemowej dodaj pętle wody.

W przeglądarce systemowej wyświetlana jest hierarchia systemów analitycznych i wyposażenia strefy.

Tworzenie pętli wody

1. Otwórz model i naciśnij klawisz F9, aby wyświetlić przeglądarkę systemową.
2. Kliknij przycisk Dodaj pętlę wody .

   Nowa pętla zostanie dodana do listy w przeglądarce systemowej. Zostanie ona też wybrana na palecie Właściwości.

   1. W obszarze Dane identyfikacyjne wprowadź nazwę dla tej pętli wody.
   2. W obszarze Analiza energetyczna wybierz typ pętli.

      W zależności od typu tworzonej pętli wody włączone mogą być inne właściwości. Na przykład w przypadku tworzenia pętli schłodzonej wody włączona jest właściwość Typ chłodzenia. Opcje to Chłodzenie powietrzem oraz Chłodzenie wodą. Po wybraniu opcji Chłodzenie wodą włączona zostaje właściwość Pętla wody skraplanej umożliwiająca określenie pętli skraplacza.

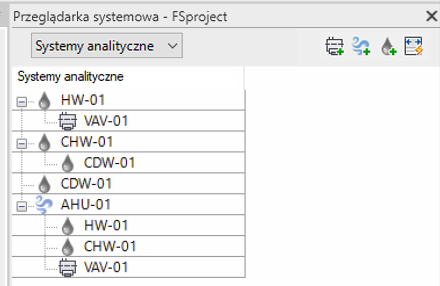

W drzewie w przeglądarce systemowej wyświetlana jest hierarchia systemów analitycznych i wyposażenia strefy. Pętle wody i systemy wentylacyjne są wyświetlane na najwyższym poziomie, a ich skojarzone pętle wody i wyposażenie strefy — poniżej.


Jeśli element nie jest jeszcze w pełni zdefiniowany, w przeglądarce systemowej jest wyświetlana ikona ostrzeżenia .
