Strefy-systemy to elementy graficzne służące do oznaczania obszarów budynku, które będą obsługiwane przez konkretne systemy analityczne i wyposażenie strefy.
Podczas tworzenia analitycznego modelu energetycznego do wszystkich objętości zamkniętych w geometrii 3D są dodawane przestrzenie analityczne. Każda przestrzeń analityczna jest przypisywana do strefy-systemu, wewnątrz której się znajduje lub z którą się styka. Ta zależność jest wyświetlana w przeglądarce systemowej.
Dodawanie strefy-systemu
- Kliknij kartę Analiza
panel Optymalizacja energetyczna Strefa-system
.
Tryb szkicowania jest włączony.

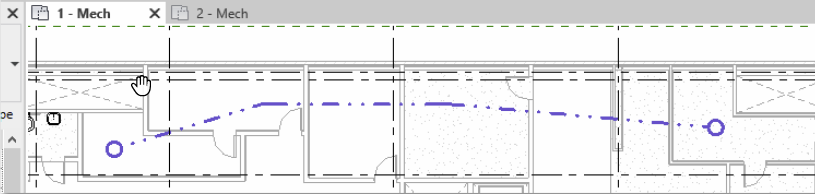

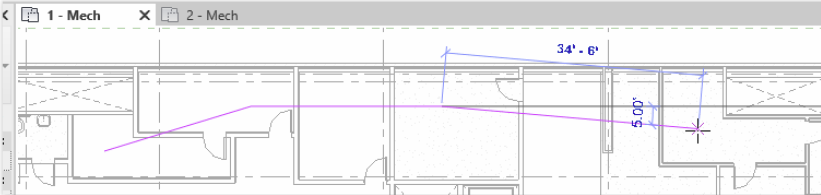

- Narysuj odpowiednie linie i kształty przechodzące przez wszystkie pomieszczenia, które mają zostać uwzględnione w obszarze obsługiwanym przez określony system analityczny. Uwzględnione zostaną wszystkie pomieszczenia i przestrzenie, z którymi będzie stykać się linia.
- Kliknij przycisk Zakończ, aby wyjść z trybu edycji.
Zostanie umieszczona strefa-system. Aby nadpisać ustawienia wyświetlania, z poziomu karty Kategorie modelu analitycznego użyj okna dialogowego Nadpisania widoczności/grafiki.
- Wybierz strefę-system, aby wyświetlić jej właściwości i przypisać wyposażenie strefy.

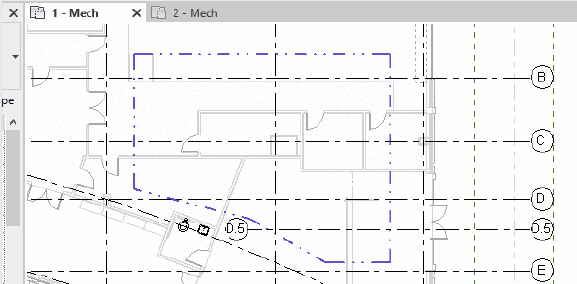

Można dodać strefę-system jako kształt 2D za pomocą narzędzi dostępnych w trybie szkicowania. Wszystko, co znajdzie się w kształcie lub będzie się z nim stykać, stanie się częścią strefy-systemu.
Uwaga: Można edytować parametr Odsunięcie poziomu na palecie Właściwości dla wybranej strefy-systemu, aby przenieść ją do odpowiedniego odsunięcia. Domyślna wartość wynosi 4 stopy lub 1,2 metra.
