Raport obciążeń jest przydatny, gdy trzeba uzyskać szczegółowe informacje dotyczące obciążeń i parametrów psychrometrycznych podczas dobierania parametrów wyposażenia HVAC.

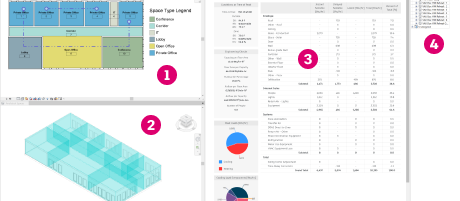

W programie Revit można wykonywać następujące czynności:
Wyświetlanie rzutu kondygnacji
Wyświetlanie widoku 3D
Sprawdzanie obciążeń i wyników psychrometrycznych
Badanie schematu analizy systemów
Raport obciążeń składa się z trzech głównych sekcji: Podsumowanie obciążenia strefy, Podsumowanie obciążenia systemu i Wykres psychrometryczny.
- Informacje o tym, co wpływa na obciążenie
- Pomiary ogólne w danych kontrolnych
- Można sprawdzić całkowite jawne (natychmiastowe i opóźnione), ukryte i łączne obciążenia wymiarowanych systemów
Raport Wykres psychrometryczny pozwala sprawdzić zgodność cyklu psychrometrycznego powietrza w systemie z oczekiwaniami. Ten raport zawiera różne właściwości fizyczne i termodynamiczne powietrza przy stałym ciśnieniu, co ułatwia rozwiązywanie problemów.
- Wybieranie układu jednostek do wyświetlenia danych: jednostki programu Revit, jednostki brytyjskie (IP) lub jednostki metryczne (SI)
- Drukowanie pliku PDF raportu
Podsumowanie obciążenia strefy

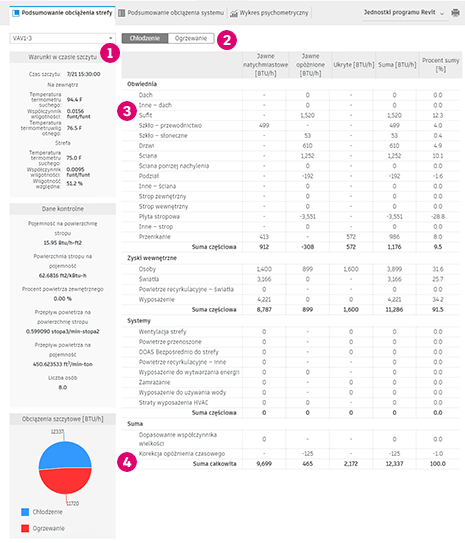

Podsumowanie obciążenia strefy umożliwia wybranie strefy do sprawdzenia w lewym górnym rogu , jak również przełączenie między obciążeniami chłodzenia i ogrzewania . W raporcie w tabeli prezentowany jest udział obciążenia z poszczególnych podsekcji kategorii . Suma całkowita wskazuje całkowite jawne (natychmiastowe i opóźnione), ukryte i łączne obciążenia wymiarowanych komponentów .

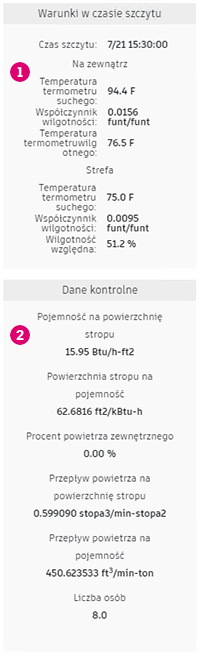

Raport zawiera podsekcję informacji środowiskowych podczas szczytu i kilka parametrów ogólnych na potrzeby kontroli jakości .

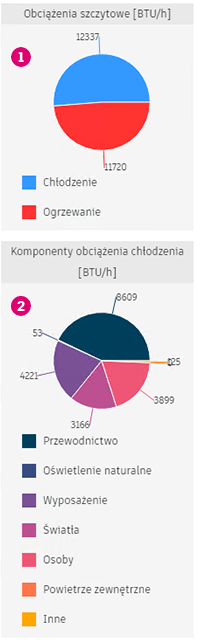

Cechy wykresów kołowych:
Pomoc wizualna ułatwiająca zrozumienie zależności między szczytowym obciążeniem chłodzenia i ogrzewania
Suma podobnych powiązanych źródeł obciążenia
Podsumowanie obciążenia systemu
Podsumowanie obciążenia systemu zawiera podobne informacje do podsumowania obciążenia strefy, wraz z następującymi uzupełnieniami:
Temperatura powietrza w różnych punktach systemu
Przepływ powietrza głównego wentylatora i przepływ wentylacyjny
Wykres psychrometryczny

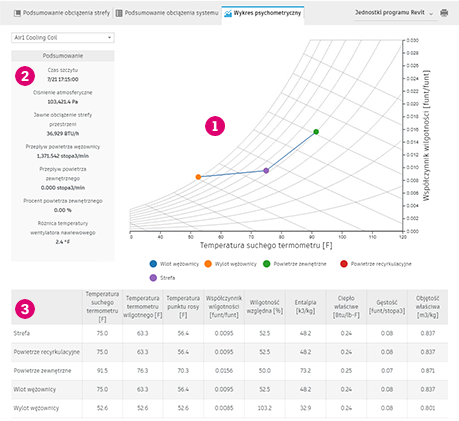

Raport Wykres psychrometryczny zawiera punkty stanu psychrometrycznego powietrza dla dowolnego systemu, który obejmuje wężownicę chłodzącą. Przede wszystkim raport ten zawiera wykres psychrometryczny, który ilustruje stan powietrza w każdym punkcie systemu . Tabela podsumowująca zawiera różne powiązane właściwości systemu . W tabeli poniżej wykresu znajdują się wartości charakterystyczne dla punktów stanu psychrometrycznego przy stałym ciśnieniu pokazanym na wykresie .
