Po uruchomieniu analizy systemów można przejrzeć wyniki w raporcie lub w wynikach w modelu analitycznym.
Przeglądanie raportów
Wyświetlanie raportów analizy systemu
- Otwórz Przeglądarkę projektów i przewiń do pozycji Raporty > Raporty z analizy.
- Kliknij dwukrotnie nazwę raportu, aby go wyświetlić.
Program Revit automatycznie tworzy oznaczony sygnaturą czasową raport z analizy po każdym uruchomieniu analizy systemów. Raporty są zapisywane w lokalizacji określonej w polu Ścieżka folderu raportów w oknie dialogowym Ustawienia energii.
Uwaga: Raport zostanie zapisany jako plik oddzielny od modelu programu Revit, więc nie będzie automatycznie uwzględniany w przypadku udostępnienia modelu innemu użytkownikowi, przeniesienia go do innego położenia ani usunięcia. W rezultacie zostanie wyświetlone ostrzeżenie: „Wybranego raportu nie odnaleziono w podanej ścieżce”. - Aby przełączyć wyświetlanie stylu raportu, na palecie Właściwości w polu Styl raportu wybierz opcję Szczegółowy lub Obciążenia.
W symulacji rocznej domyślny styl raportu to Szczegółowy. W symulacji HVAC opcją domyślną jest Obciążenia.
Przeglądanie wyników w modelu analitycznym

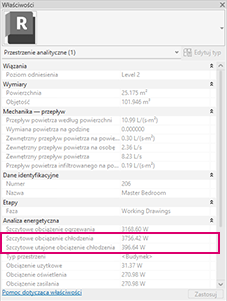

Oprócz raportu generowanego po analizie, szczytowe zapotrzebowania na ogrzewanie, chłodzenie i przepływ powietrza są również ustawiane jako właściwości w każdej przestrzeni analitycznej. Poniższy przykład przedstawia to samo obciążenie chłodzenia, które wyróżniono w sekcji raportu powyżej.
