Przed wybraniem ścian do skopiowania w celu monitorowania określ w oknie dialogowym Opcje kopiowania/monitorowania wartość następującego parametru.
Zobacz tematy Określ opcje dla narzędzia Kopiuj/Monitoruj i Kopiuj elementy w celu umożliwienia monitorowania.
Linia położenia do wyrównania
Jeśli ściany są kopiowane w celu monitorowania, można wybrać linię wyrównania położenia dla kopiowanych ścian. Na przykład, konstrukcja ściany podłączonego modelu zawiera zewnętrzne ściany złożone, ale inżynier konstrukcji jest jedynie zainteresowany rdzeniem. W oknie dialogowym Opcje kopiowania/monitorowania ustaw nowy typ, który będzie tylko rdzeniem (na przykład pustak ścienny 8") i ustaw linię położenia, aby wyrównać parametr w stosunku do Osi konstrukcyjnej rdzenia lub Lica zewnętrznego warstwy nośnej.
Kopiuj okna/drzwi/otwory
Wybierz tę opcję, jeśli skopiowana ściana ma zawierać otwory podrzędne, w tym otwory na elementy wstawiane (takie jak drzwi lub okna). Otwory utworzone w skopiowanej ścianie są elementami otworu ściany opartej na wystąpieniu. Ich wielkością i położeniem można sterować za pomocą właściwości wystąpienia.

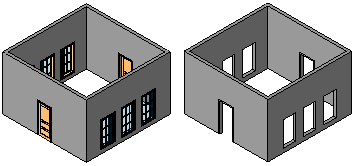

W poniższym przykładzie ściany z drzwiami i oknami w modelu architektonicznym (po lewej stronie) zachowują odpowiednie otwory po skopiowaniu do modelu konstrukcyjnego (po prawej stronie).
