Można odszukać i uzgodnić elementy, które zostają oddzielone od elementów nadrzędnych po utracie połączeń.
Elementy i oznaczenia mogą stać się oddzielone, gdy:
- W projekcie nadrzędnym dodano element, który był obiektem podrzędnym elementu w modelu podłączonym. Podłączony element następnie przesunięto lub usunięto.
- W widoku obiektu nadrzędnego dodano oznaczenie do elementu w modelu podłączonym. Podłączony element usunięto następnie z modelu podłączonego.
Uwaga: Osierocenie oznaczeń może być również skutkiem niektórych funkcji, takich jak Lustro, Wytnij czy Wklej. Te funkcje usuwają pierwotny element i tworzą kopię o innym identyfikatorze, co może skutkować powstaniem oznaczenia oddzielonego.
Uwaga: Gdy oznaczenia zostają osierocone, pamiętają swój poprzedni obiekt nadrzędny. Jeśli ten obiekt nadrzędny stanie się dostępny, oznaczenie automatycznie ponownie stanie się elementem podrzędnym tego obiektu.
Osierocone elementy i oznaczenia można przejrzeć, a następnie wybrać nowe obiekty nadrzędne lub usunąć je z projektu nadrzędnego.
Aby przejrzeć osierocone elementy
- Kliknij kolejno kartę Współpracuj
panel Koordynacja
(Uzgodnij obiekt nadrzędny).
- (Opcjonalnie) Aby zlokalizować elementy oddzielone, wykonaj jedną z następujących czynności:
Zmień grafikę
- W przeglądarce Uzgodnij obiekt nadrzędny kliknij przycisk Grafika.
- W oknie dialogowym Grafika wybierz opcję Zastosuj ustawienia do elementów z listy.
- Określ wartości Waga, Kolor i Wzór.
Przy użyciu tych ustawień w projekcie zostaną wyświetlone oddzielone elementy.
Pokaż element oddzielony
- W przeglądarce Uzgodnij obiekt nadrzędny wybierz element osierocony, który chcesz zlokalizować.
- Kliknij przycisk Show.
W programie Revit element oddzielony zostanie wyświetlony w nowo otwartym widoku i w razie potrzeby przybliżony.
- Aby usunąć niepotrzebny element oddzielony, zaznacz element w przeglądarce Ustal obiekt nadrzędny, kliknij prawym przyciskiem myszy, a następnie kliknij przycisk Usuń.
- Aby zmienić obiekt nadrzędny oddzielonego elementu, zaznacz element w przeglądarce Ustal obiekt nadrzędny, kliknij prawym przyciskiem myszy, a następnie kliknij opcję Wskaż obiekt nadrzędny. Następnie w obszarze rysunku wybierz nowy obiekt nadrzędny.

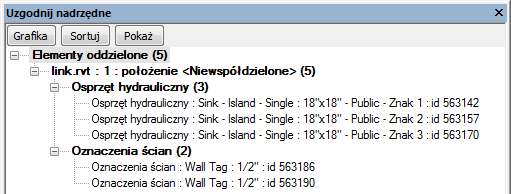

Zostanie wyświetlona przeglądarka Uzgodnij obiekt nadrzędny. Domyślnie jest ona umieszczona po prawej stronie okna. Przeciągając za pasek tytułu, można ją przesunąć w wybrane położenie. Więcej informacji o zmianie wielkości i położenia przeglądarki Uzgodnij obiekty nadrzędne zawiera temat Okna dokowalne.
