Użyj opisów rozkładu zbrojenia, aby oznaczyć każdy pręt w rozkładzie zbrojenia za pomocą szczegółowego opisu materiałów i konstrukcji.

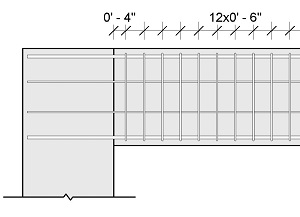

Wymiary opisów liniowych rozkładu zbrojenia są wyrównywane do poziomych lub pionowych osi widoku.
Użycie opisów rozkładu zbrojenia jest możliwe w wypadku występowania co najmniej dwóch odniesień do zbrojenia. Liniowe opisy, podobnie jak wymiary liniowe, mogą być umieszczane tylko na odniesieniach do punktów.
- Kliknij kolejno kartę Opisz
panel Oznaczenie Wiele zbrojeń
(Opis liniowy rozkładu zbrojenia).
W polu Wybór typu włączony jest typ Opisy rozkładu zbrojenia.
- Ewentualnie można utworzyć nowy typ opisu lub zmodyfikować istniejący. Na palecie Właściwości kliknij opcję Edytuj typ. Wybierz opcję Powiel, wpisz nazwę nowego typu, wprowadź zmiany i kliknij przycisk OK.
- Kliknij rozkłady zbrojenia do oznaczenia.
Można oznaczyć pojedynczy rozkład zbrojenia lub wiele rozkładów zbrojenia za pomocą pojedynczego opisu. Opisy rozkładu zbrojenia umieszcza się na zbrojeniu tylko wtedy, gdy kierunek widoku jest równoległy do płaszczyzny zbrojenia, chyba że zestaw jest wykonany z prętów jednosegmentowych.
- Opcjonalnie: dodaj wymiar do obiektu nadrzędnego lub inne odniesienia niezwiązane ze zbrojeniem.
- Kliknij w obszarze rysunku, aby umieścić linię wymiarową.
- Kliknij, aby umieścić linię odniesienia oznaczenia.
- Kliknij, aby umieścić symbol oznaczenia. Aby pogrupować pasujące symbole oznaczeń, użyj opcji Właściwości typu opisu rozkładu zbrojenia.
- Ewentualnie odpowiednio dopasuj opis.
- Opcjonalnie: aby automatycznie umieścić oznaczenia opisów dla wielu rozkładów zbrojenia, upewnij się, że opcja
(Wskaż położenie) jest wyłączona na karcie Opis w panelu Oznaczenie

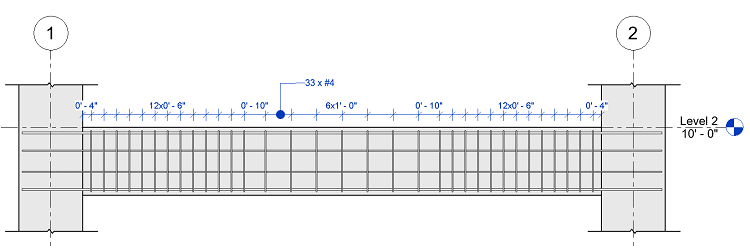

(Wiele zbrojeń) Zmień | Opis wyrównany rozkładu zbrojenia panel Oznaczenie. Opisy wielu rozkładów zbrojenia można umieszczać dwoma kliknięciami, które powodują automatyczne umieszczenie i wyrównanie oznaczenia względem linii wymiarowej.
