Szczegóły gięcia zbrojenia na rysunkach zbrojenia

Umieść szczegóły gięcia w rzutach, przekrojach i widokach elewacji, wewnątrz lub na zewnątrz zakresu przycięcia widoku.

Podobnie jak w przypadku oznaczeń, przycięcie opisu ukrywa szczegóły gięcia. Jednak w odróżnieniu od innych elementów typu opisu szczegóły gięcia można wymiarować.

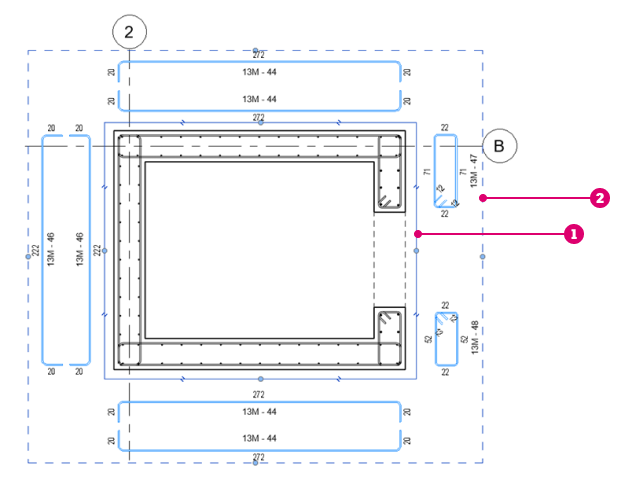

Zakres przycięcia.

Przycięcie opisów.

Styl wizualny i nadpisania

Szczegóły gięcia to obiekty opisu, należące do kategorii Szczegóły gięcia zbrojenia konstrukcyjnego. Użyj menu Style obiektów, aby ustawić domyślną reprezentację szczegółów gięcia w projekcie lub nadpisać wg kategorii lub elementu w celu zmiany stylu wizualnego w konkretnym widoku.

Uwaga: Nadpisanie grafiki przez element powoduje zmianę koloru tekstu i wymiarów szczegółu gięcia, natomiast nadpisanie grafiki według kategorii powoduje te zmiany tylko dla geometrii szczegółu gięcia.

Wygląd wymiarów i tekstu można sformatować, zmieniając właściwości stylu wymiarowania.

Aby umieścić szczegóły gięcia, można rozpocząć od jednego lub więcej wybranych rozkładów zbrojenia i kliknąć polecenie szczegółów gięcia w celu umieszczenia go. Można też uruchomić polecenie szczegółów gięcia, a następnie wybrać jeden lub wiele rozkładów zbrojenia. Podczas wybierania rozkładu zbrojenia szczegół gięcia jest tworzony na podstawie pierwszego uwzględnionego pręta w tym rozkładzie. Aby wybrać pojedynczy pręt i utworzyć na jego podstawie szczegół gięcia, można użyć kombinacji klawisza Tab i kliknięcia.
