Umieszczanie szczegółów gięcia zbrojenia na rysunkach zbrojenia

Dowiedz się, jak umieścić jeden lub wiele szczegółów gięcia zbrojenia na rysunkach zbrojenia.

Umieszczanie zestawienia zbrojenia ze szczegółami gięcia

  1. Na karcie Opis w panelu Symbol kliknij opcję (Szczegół gięcia).
  2. Wybierz jeden rozkład zbrojenia.
  3. Kliknij, aby umieścić szczegół gięcia.

LUB

  1. Wybierz jeden rozkład zbrojenia i na wstążce kontekstowej Zmień | Zbrojenie konstrukcyjne w panelu Symbol kliknij przycisk (Szczegół gięcia).
  2. Kliknij, aby umieścić szczegół gięcia.

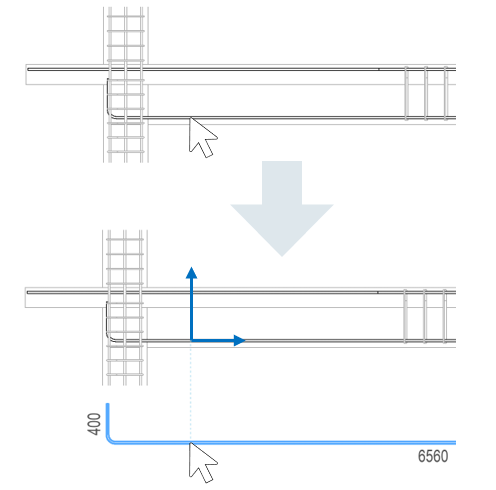

Uwaga: Opcjonalnie możesz przełączyć opcję (Wyrównaj do pręta) ze wstążki kontekstowej Zmień | Umieść szczegół gięcia w panelu Tryb i wyrównać szczegół gięcia w kierunku pionowym lub poziomym względem wybranego zbrojenia. Punkt kliknięty podczas wybierania zbrojenia jest używany jako odniesienie do wyrównywania szczegółu gięcia.


Umieszczanie wielu szczegółów gięcia

  1. Wybierz co najmniej dwa rozkłady zbrojenia.
  2. Na wstążce kontekstowej Zmień | Zbrojenie konstrukcyjne w panelu Symbol kliknij przycisk (Szczegół gięcia).

    LUB

    Na karcie Opis w panelu Symbol kliknij opcję (Szczegół gięcia) i przełącz opcję Wybieranie wielokrotne, a następnie wybierz co najmniej dwa rozkłady zbrojenia.

    Uwaga: Kliknij pręt, aby dodać go do wyboru. Aby go usunąć, kliknij go ponownie. Użyj kombinacji klawisza Ctrl+okno lub okno przecinające, aby dodać więcej prętów do istniejącego wyboru. Aby usunąć wiele prętów, przytrzymaj klawisz Shift.
  3. Kliknij, aby umieścić szczegóły gięcia.

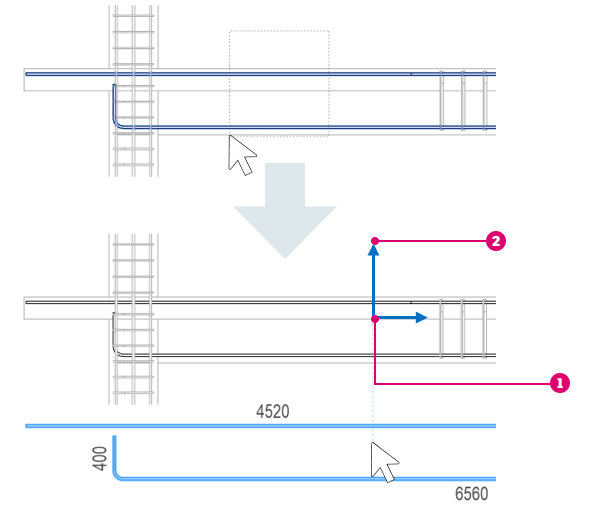

Szczegóły gięcia są umieszczane w tym samym położeniu względnym co wybrane zbrojenie. Po ich umieszczeniu można wybrać te szczegóły gięcia i przesunąć je lub podsunąć zgodnie z potrzebami. Punkt środkowy ramki ograniczającej zawierającej całe wybrane zbrojenie jest używany jako punkt dopasowania.

Wskazówka: Wybierz część zbrojenia w elemencie i umieść szczegóły gięcia, a następnie wybierz resztę, aby umieścić pozostałe szczegóły gięcia. Przykładem tego mogą być pręt górny i dolny w belce betonowej.


Punkt środkowy ramki ograniczającej dla całego wybranego zbrojenia.

Wyrównanie względem kierunków X i Y.

Równolegle do widoku

Użyj tej opcji podczas umieszczania, aby odfiltrować wszystkie pręty, które nie są równoległe do widoku. W ten sposób można wybrać tylko te pręty, których płaszczyzna pręta jest równoległa do płaszczyzny widoku.

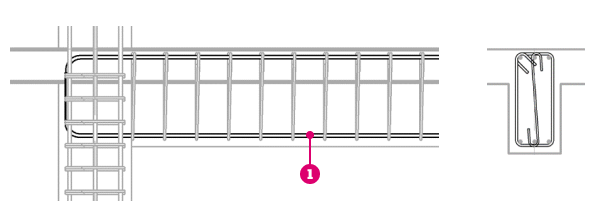

Pręty, które są równoległe do widoku.

Oznaczanie zbrojenia w miejscu umieszczenia

Podczas umieszczania szczegółu gięcia można również oznaczyć wybrane zbrojenie. Oznaczenie jest umieszczane względem szczegółów gięcia bez linii odniesienia. Typ oznaczenia jest zgodny z ustawionym dla kategorii zbrojenia w projekcie.

Tworzenie oznaczenia zbrojenia podczas umieszczania:

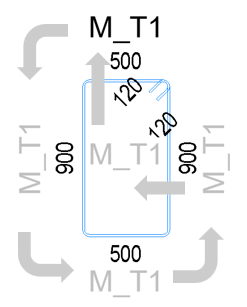

Domyślne położenie oznaczenia znajduje się powyżej ramki ograniczającej zawierającej szczegół gięcia. Aby cyklicznie przełączać się w kierunku przeciwnym do ruchu wskazówek zegara między dostępnymi pozycjami oznaczeń, naciskaj klawisz spacji. Naciskaj klawisze Shift + spacja, aby cyklicznie przełączać się zgodnie z ruchem wskazówek zegara.



Orientacja szczegółu gięcia

Szczegóły gięcia są zorientowane w taki sam sposób jak zbrojenie nadrzędne, gdy płaszczyzna zbrojenia jest równoległa do płaszczyzny widoku.

Zbrojenie (równolegle do widoku) Szczegół gięcia — kąt 0° Szczegół gięcia — kąt 30°

Szczegóły gięcia można obracać za pomocą polecenia Obróć. Można też zmienić parametr Kąt na palecie właściwości.

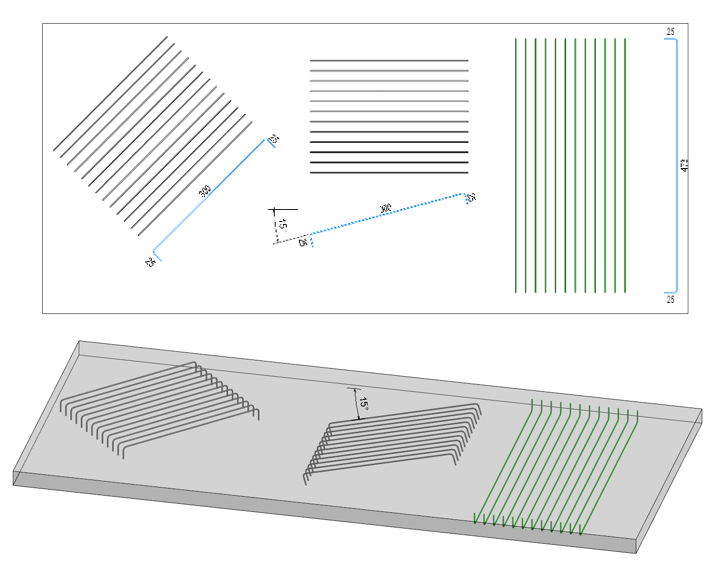

Gdy płaszczyzna pręta jest prostopadła do widoku, na przykład w przypadku zbrojenia płyty w rzucie zbrojenia, szczegóły gięcia są zorientowane tak, jakby rozkład był przecięty, a przekrój był obrócony w górę (tzn. patrząc od dołu widoku) lub w lewo (tzn. patrząc od prawej strony).

Obrót pręta w jego płaszczyźnie jest również uwzględniany w szczególe gięcia.

Temat nadrzędny: Szczegóły gięcia zbrojenia na rysunkach zbrojenia
