Za pomocą opisów rozkładu zbrojenia można wybrać wielokrotnie wyrównane zbrojenia i wyświetlić wymiary między odniesieniami zbrojenia, jak również danymi parametru.

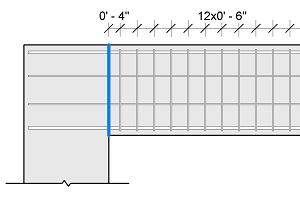

Wymiary opisów wyrównanych rozkładu zbrojenia wyświetlane są równolegle do odniesień zbrojenia konstrukcyjnego z oznaczeniami.
Aby użyć opisów rozkładu zbrojenia, powinny istnieć co najmniej dwa odniesienia zbrojenia. Można wybrać tylko te odniesienia, które są przeznaczone dla wymiarów wyrównanych.
- Kliknij kolejno kartę Opisz
panel Oznaczenie Wiele zbrojeń
(Opis wyrównany rozkładu zbrojenia).
W polu Wybór typu włączony jest typ Opisy rozkładu zbrojenia.
-
Ewentualnie można utworzyć nowy typ opisu lub zmodyfikować istniejący. Na palecie Właściwości kliknij opcję Edytuj typ. Wybierz opcję Powiel, wpisz nazwę nowego typu, wprowadź zmiany i kliknij przycisk OK.
- Kliknij rozkłady zbrojenia do oznaczenia.
Można oznaczyć pojedynczy rozkład zbrojenia lub wiele rozkładów zbrojenia za pomocą pojedynczego opisu. Opisy rozkładu zbrojenia umieszcza się na zbrojeniu tylko wtedy, gdy kierunek widoku jest równoległy do płaszczyzny zbrojenia, chyba że zestaw jest wykonany z prętów jednosegmentowych.
- Opcjonalnie: dodaj wymiar do obiektu nadrzędnego lub inne odniesienia niezwiązane ze zbrojeniem.
- Kliknij w obszarze rysunku, aby umieścić linię wymiarową.
- Kliknij, aby umieścić linię odniesienia oznaczenia.
- Kliknij, aby umieścić symbol oznaczenia. Aby pogrupować pasujące symbole oznaczeń, użyj opcji Właściwości typu opisu rozkładu zbrojenia.
- Ewentualnie odpowiednio dopasuj opis.
- Opcjonalnie: aby automatycznie umieścić oznaczenia opisów dla wielu rozkładów zbrojenia, upewnij się, że opcja
(Wskaż położenie) jest wyłączona na karcie Opis w panelu Oznaczenie (Wiele zbrojeń) Zmień | Opis wyrównany rozkładu zbrojenia panel Oznaczenie. Opisy wielu rozkładów zbrojenia można umieszczać dwoma kliknięciami, które powodują automatyczne umieszczenie i wyrównanie oznaczenia względem linii wymiarowej.
